модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

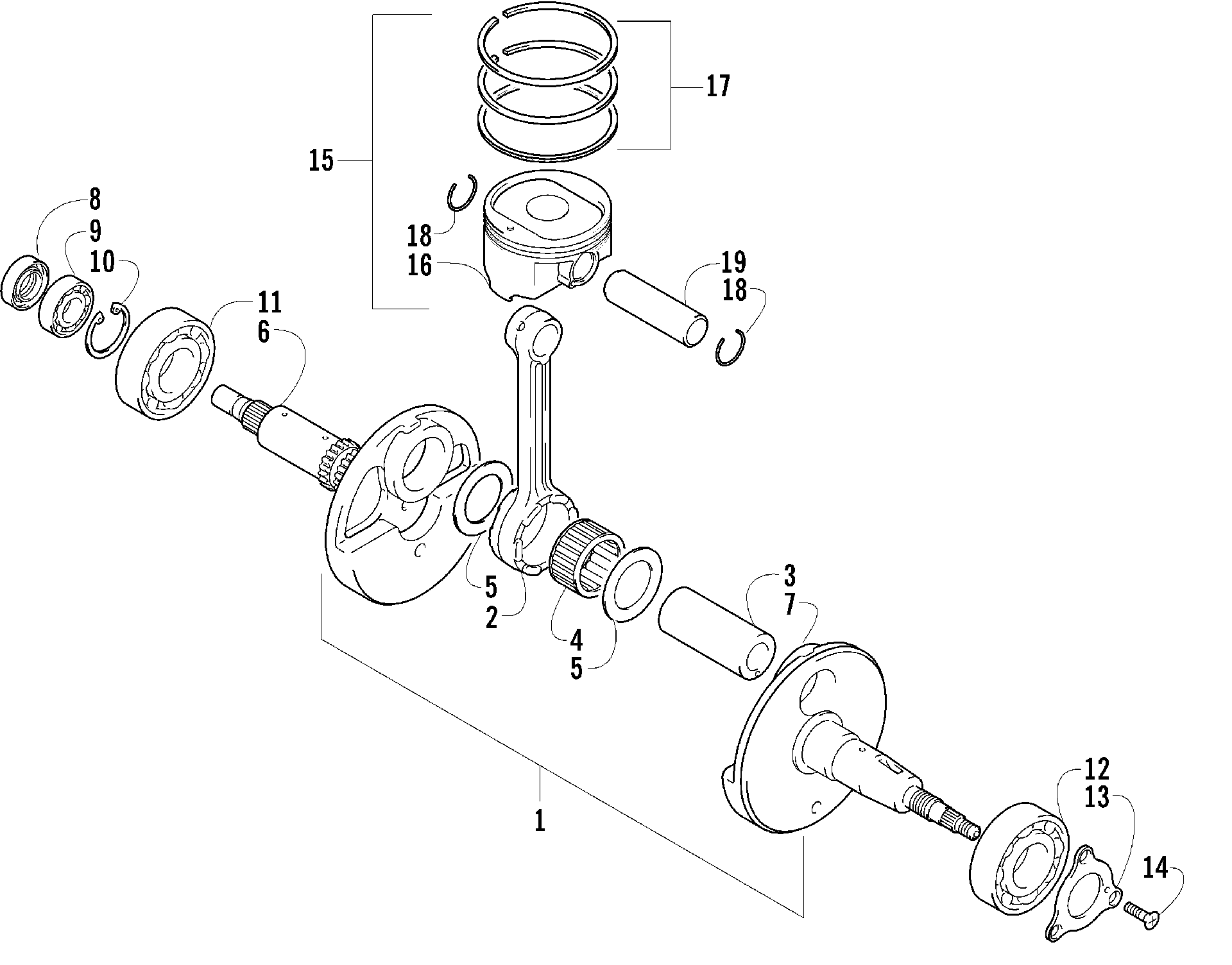

Схема коленчатого вала ASSEMBLY [89017] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Коленчатый вал ASSEMBLY [89017]](/upload/schemas/633b14c26025a7.60795750.gif)
Номер
Наименование детали
Цена
1
CRANKSHAFT SET (inc. 2-7) art. 3402-811
По запросу
2
Шатун Arctic Cat art. 3402-376
По запросу
3
PIN,CRANK art. 3402-377
По запросу
4
BEARING (37X47X24.8) art. 3402-717
По запросу
5
WASHER,M37X55X1 art. 3423-351
По запросу
6
CRANKSHAFT, RH art. 3402-812
По запросу
7
CRANKSHAFT,LEFT art. 3402-705
По запросу
8
SEAL,OIL,M17X36X6 art. 3402-387
По запросу
9
Bearing - Right art. 3402-384
По запросу
10
CIRCLIP,FASTENER art. 3423-355
По запросу
11
BEARING,BALL, M40X80X18 art. 3402-058
По запросу
12
BALL BEARING ,M35X80X21 art. 3402-054
По запросу
13
RETAINER, OIL SEAL art. 3402-188
По запросу
14
SCREW, 6X12 art. 3423-018
По запросу
15
Piston Set (inc. 16-18) art. 3402-788
По запросу
16
PISTON art. 3402-719
По запросу
17
Поршневые кольца Arctic Cat art. 3402-720
По запросу
18
Стопорное кольцо поршневого пальца Arctic Cat art. 3423-344
По запросу
19
Поршневой палец Arctic Cat art. 3402-375
от 5 775 ₽
