модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

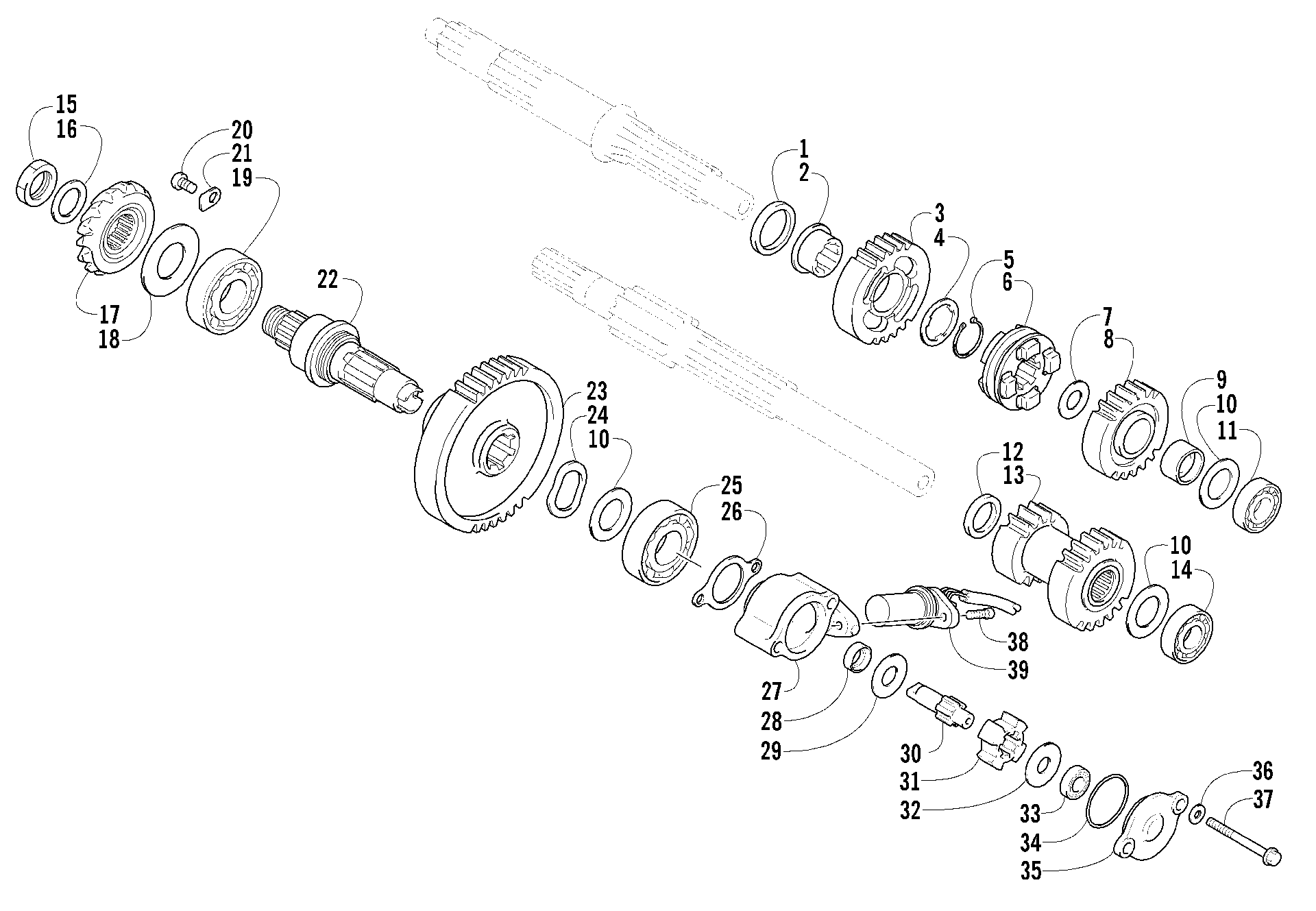

Схема узла вторичной передачи [89027] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Узел вторичной передачи [89027]](/upload/schemas/633b2a53398d87.86924373.gif)
Номер
Наименование детали
Цена
1
SPACER,SUB T/M DRIVE NO.1 GR art. 3446-246
По запросу
2
Bushing, Drive Gear No. 1 art. 3446-247
По запросу
3
Gear, Drive - No. 1 art. 3446-342
По запросу
4
WASHER,25MM art. 3423-036
По запросу
5
CIRCLIP,M25 art. 3423-066
По запросу
6
DOG, SUB T/M SLIDING art. 3446-343
По запросу
7
SHIM,20MM art. 3402-195
По запросу
8
GEAR,SUB T/M DRIVE NO.2 art. 3446-248
По запросу
9
Bushing, Reverse Idle Gear art. 3446-103
По запросу
10
WASHER,M20X34X1 art. 3402-381
По запросу
11
BEARING, M20X52X15 art. 3402-046
По запросу
12
SPACER, SUB T/M IDLE GEAR,20MM art. 3423-148
По запросу
13
Gear, Idle art. 3446-066
По запросу
14
BEARING,CENTER SHAFT LH art. 3402-979
По запросу
15
NUT 20MM art. 3423-023
По запросу
16
WASHER,20MM art. 3423-032
По запросу
17
GEAR, SEC DRIVE BEVEL art. 3446-274
По запросу
18
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
19
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
20
SCREW,6MM art. 3423-370
По запросу
21
RETAINER, BEARING art. 3446-031
По запросу
22
SHAFT, SUB T/M OUTPUT art. 3446-344
По запросу
23
Gear, Driven art. 3446-345
По запросу
24
LOCK, WASHER art. 3423-548
По запросу
25
BALL BEARING,M20X52X15 art. 3402-045
По запросу
26
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
27
HOUSING,ODOMETER GEAR art. 3446-400
По запросу
28
Seal, Oil art. 3006-322
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 1 шт.
29
WASHER art. 3423-617
от 3 728 ₽
Аналог
Ремкомплект переднего нижнего рычага EPI Arctic Cat DVX400 / Kawasaki KFX 400 / Suzuki LTZ 400
art. WE341028
3 728 ₽
Требуется 1 шт.
30
SHAFT,ODOMETER GEAR art. 3446-402
По запросу
31
Rotor art. 3402-837
По запросу
32
WASHER art. 3423-767
По запросу
33
BEARING,GEAR SHAFT art. 3402-980
По запросу
34
O-RING,GEAR HOUSING art. 3423-766
По запросу
35
COVER,ODOMETER art. 3446-401
По запросу
36
Gasket art. 3003-290
По запросу
37
Bolt, Oil Pan art. 3007-505
По запросу
38
BOLT, OIL HOSE 6X16 art. 3423-226
По запросу
39
Sensor, Speedometer art. 3402-981
По запросу
