модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

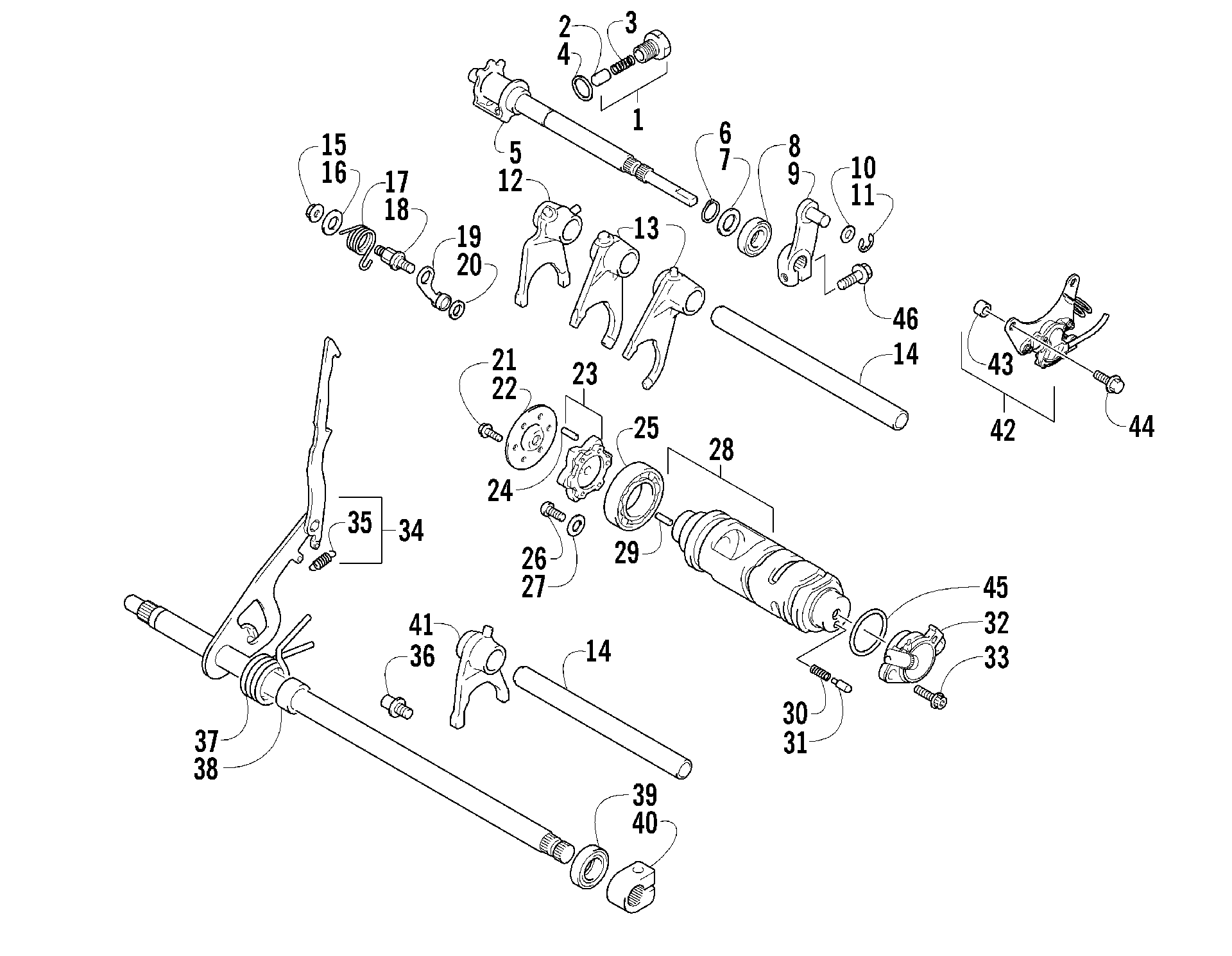

Схема передача Shifting ASSEMBLY [89029] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![передача Shifting ASSEMBLY [89029]](/upload/schemas/633b1e2266af15.51238123.gif)
Номер
Наименование детали
Цена
1
STOPPER,REVERSE (inc. 2-3) art. 3446-164
По запросу
2
STOPPER, REVERSE SHIFT CAM art. 3446-117
По запросу
3
SPRING,COMPRESSION,M5 art. 3402-088
По запросу
4
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
5
CAM, REVERSE SHIFT art. 3446-349
По запросу
6
CIRCLIP,REV SHIFT CAM FASTENER art. 3423-876
По запросу
7
WASHER,REVERSE SHIFT CAM-M12X20 art. 3423-357
По запросу
8
OIL SEAL,M12X22X9 art. 3402-076
По запросу
9
ARM, COMPRESSION,-SELECT art. 3402-434
По запросу
10
Washer art. 3423-204
По запросу
11
E RING art. 3423-860
По запросу
12
FORK, GEAR SHIFT, REVERSE art. 3446-040
По запросу
13
FORK, GEAR SHIFT, NO.2 art. 3446-347
По запросу
14
SHAFT, GEAR SHIFT FORK art. 3446-052
По запросу
15
Nut art. 3007-373
По запросу
16
WASHER, CAM STOPPER ARM SUPPORT-M6X18 art. 3423-142
По запросу
17
SPRING, GEAR SHIFT CAM art. 3423-551
По запросу
18
SUPPORT, CAM STOPPER ARM art. 3446-048
По запросу
19
STOPPER, GEAR SHIFT CAM art. 3446-043
По запросу
20
WASHER, GEAR SHIFT CAM STOPPER-M6X14 art. 3423-141
По запросу
21
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
22
GUIDE, GEAR SHIFT art. 3446-309
По запросу
23
PLATE, GEAR SHIFT CAM (inc. 24) art. 3446-049
По запросу
24
PIN ,M4X13.8 art. 3423-045
По запросу
25
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
26
SCREW,6MM art. 3423-370
По запросу
27
RETAINER, CNTR SHAFT BRG-M6X16 art. 3423-135
По запросу
28
Cam, Gear Shift (inc. 29) art. 3446-348
По запросу
29
MM (DOWEL) art. 3423-114
По запросу
30
SPRING,COMPRESSION,M4 art. 3402-087
По запросу
31
PIN,CAM GEAR,5MM art. 3423-044
По запросу
32
BASE ASSY, GEAR SHIFT TERM art. 3402-816
По запросу
33
BOLT, BASE ASSY art. 3423-418
По запросу
34
SHAFT,GEAR SHIFT (inc. 35) art. 3446-410
По запросу
35
SPRING,PULL,M6 art. 3402-093
По запросу
36
STOPPER, GEAR SHIFT ARM art. 3446-056
По запросу
37
SPRING,TORSION,M26 art. 3402-094
По запросу
38
SPACER, GEAR SHIFT SHAFT art. 3446-054
По запросу
39
Салник вала переключения КПП Arctic Cat art. 3402-068
По запросу
40
BOSS, GEAR SHIFT LEVER art. 3402-815
По запросу
41
FORK, GEAR SHIFT, NO.3 art. 3446-039
По запросу
42
SWITCH,REVERSE (inc. 43) art. 3409-020
По запросу
43
SPACER,STEEL-6.5x13x10 art. 3423-553
По запросу
44
Bolt, Oil Pan art. 3007-505
По запросу
45
O RING, ID:25.7, DD:2.4 art. 3423-059
По запросу
46
Болт Arctic Cat art. 8476-620
По запросу
