модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

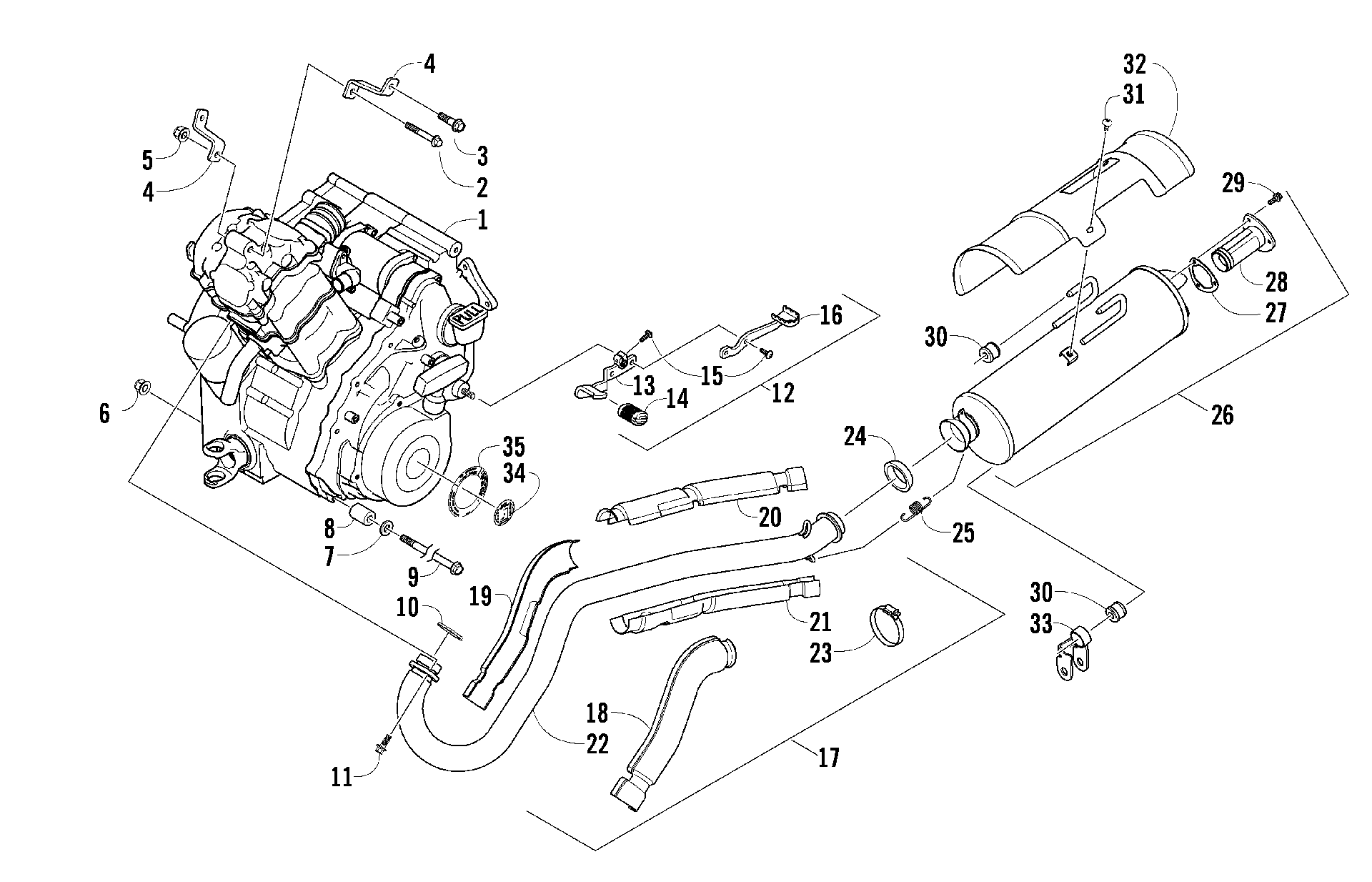

Схема двигателя AND EXHAUST [89006] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Двигатель AND EXHAUST [89006]](/upload/schemas/633b18832c1876.95417430.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500M 4X (W/ELEC SPEEDO) art. 0462-031
По запросу
2
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
3
Болт Arctic Cat art. 8408-816
от 110 ₽
4
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-625
По запросу
4
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-626
По запросу
5
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Шайба Arctic Cat art. 0423-426
от 110 ₽
8
Втулка art. 1423-025
от 1 092 ₽
9
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
10
SEAL,EXHAUST PIPE art. 0412-007
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
SHIFTER,HEEL TOE-ASSEMBLY (inc. 13-14, two No. 15, and 16) art. 0502-694
По запросу
13
SHIFTER,TOE-ASSEMBLY(500 MANUAL) art. 0502-872
По запросу
14
TOE PAD,SHIFT LEVER art. 1402-284
По запросу
15
Болт Arctic Cat art. 8476-620
По запросу
16
Lever, Heel Shift art. 0502-693
По запросу
17
Pipe, Exhaust - Assembly (inc. 18-23) art. 0512-341
По запросу
18
SHIELD,EXHAUST art. 0412-326
По запросу
19
SHIELD,EXHAUST art. 0412-320
По запросу
20
SHIELD,EXHAUST PIPE art. 0412-350
По запросу
21
SHIELD,EXHAUST art. 0412-339
По запросу
22
PIPE,EXHAUST-BLACK art. 0512-340
По запросу
23
Clamp, Hose art. 0423-317
По запросу
24
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
25
Пружина Arctic Cat art. 0612-668
от 683 ₽
26
MUFFLER,PAINTED (inc. 27-29) art. 0512-306
По запросу
27
GASKET,SPARK ARRESTER art. 0412-313
По запросу
28
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
29
Screw, Cap art. 8408-616
По запросу
30
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
31
Screw, Machine art. 8477-610
По запросу
32
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
33
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
34
DECAL,SHIFT PATTERN art. 0411-003
По запросу
35
DECAL, HIGH /LOW RANGE art. 0411-009
По запросу
