модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

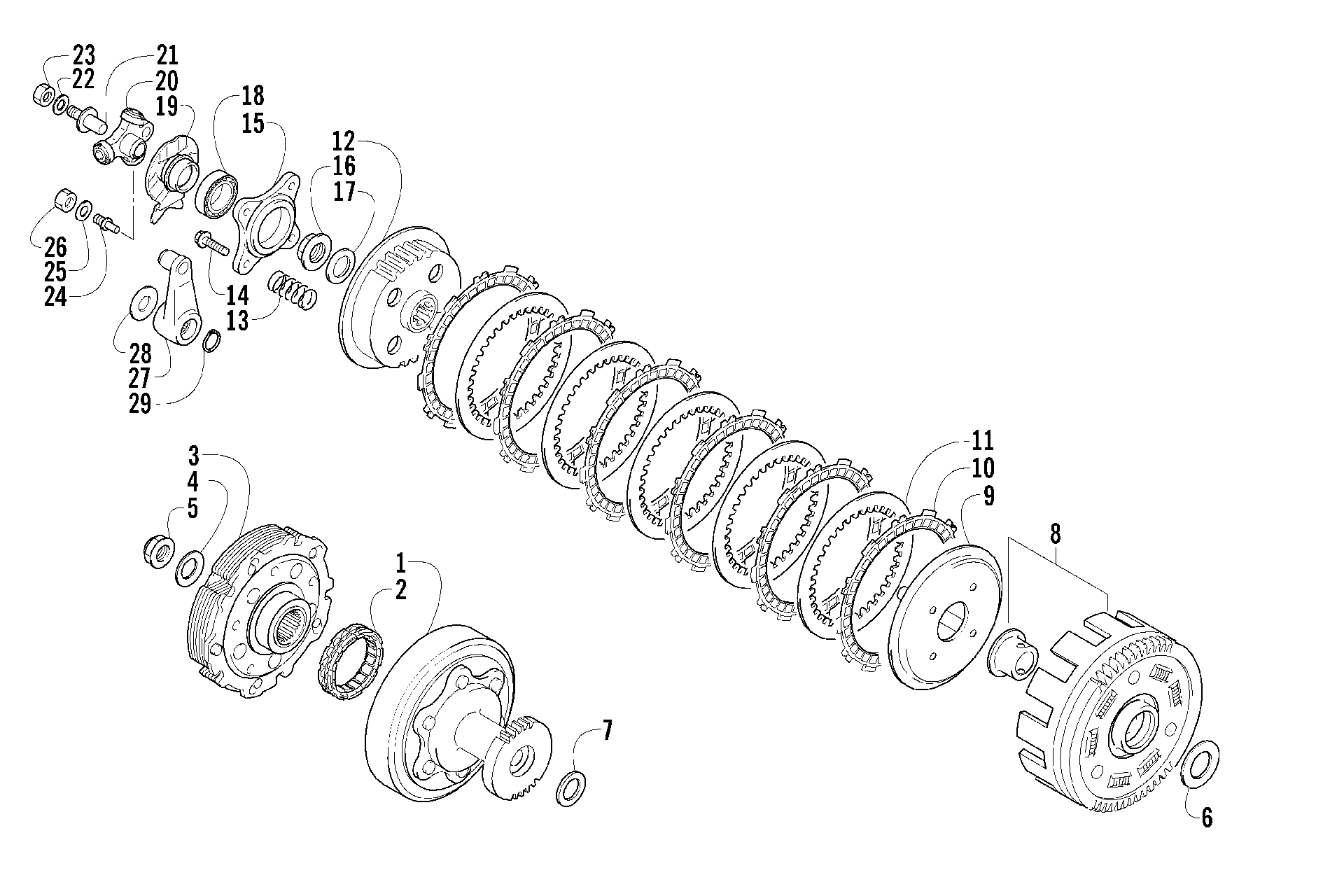

Схема сцепления ASSEMBLY [89025] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Сцепление ASSEMBLY [89025]](/upload/schemas/633b0f23379f96.06966099.gif)
Номер
Наименование детали
Цена
1
HOUSING, STARTER CLUTCH art. 3446-329
По запросу
2
Clutch, One Way art. 3446-003
от 1 490 ₽
3
SHOE, STARTER CLUTCH art. 3446-330
По запросу
4
WASHER,20MM art. 3423-032
По запросу
5
NUT, STARTER CLUTCH SHOE art. 3423-081
По запросу
6
WASHER, PRIMARY DRIVEN GEAR-M22X42 art. 3423-122
По запросу
7
WASHER,T:2.0,33MM art. 3423-350
По запросу
8
GEAR ASSY, PRIMARY DRIVEN art. 3446-331
По запросу
9
DISK, CLUTCH PRESSURE art. 3446-008
По запросу
10
PLATE, CLUTCH DRIVE art. 3446-332
По запросу
11
PLATE, CLUTCH DRIVEN art. 3446-007
По запросу
12
HUB, CLUTCH SLEEVE art. 3446-004
По запросу
13
SPRING, CLUTCH art. 3423-544
По запросу
14
BOLT 6X25 art. 3423-330
По запросу
15
Plate, Clutch Release art. 3446-009
По запросу
16
NUT, CLUTCH SLEEVE HUB art. 3423-080
По запросу
17
WASHER,20MM art. 3423-032
По запросу
18
BEARING,BALL(25X42X9) art. 3402-186
По запросу
19
GUIDE, CL RELEASE ROLLER art. 3446-334
По запросу
20
ROLLER ASSY, CLUTCH RELEASE art. 3446-335
По запросу
21
BOLT,CLUTCH RLSE.ADJ.NO.1 art. 3423-361
По запросу
22
WASHER,8X20X1 art. 3423-360
По запросу
23
NUT art. 3423-853
По запросу
24
BOLT, CLUTCH RELEASE ADJ NO.2 art. 3423-083
По запросу
25
WASHER,6.5X16X1.2 art. 3423-027
По запросу
26
Nut, Clutch Release - No. 2 art. 3008-014
По запросу
27
ARM, CLUTCH RELEASE art. 3446-333
По запросу
28
WASHER, CLUTCH RLSE ARM art. 3423-545
По запросу
29
CIRCLIP, CL RLSE ARM art. 3423-546
По запросу
