модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

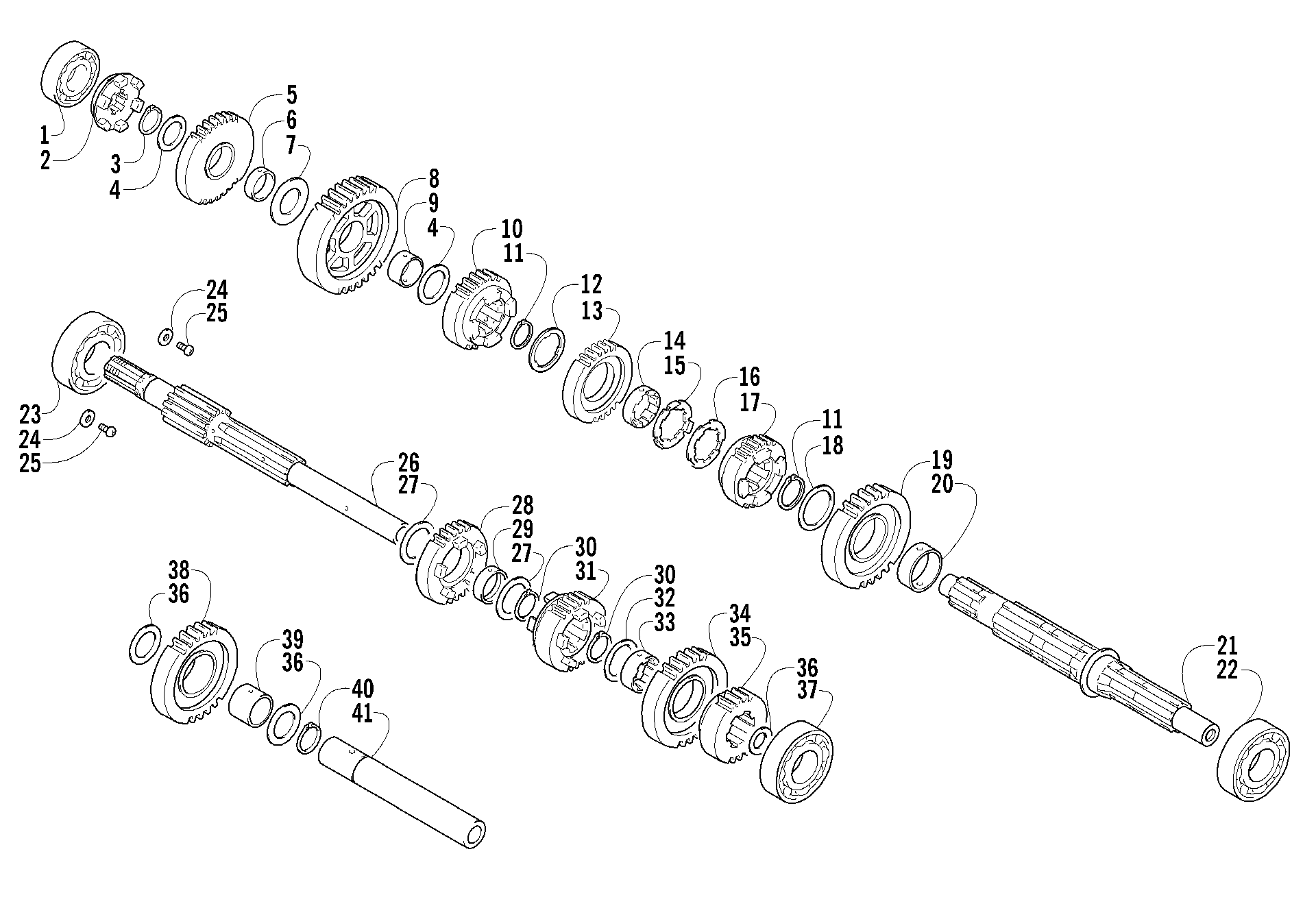

Схема трансмиссии ASSEMBLY [89026] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [89026]](/upload/schemas/633b30e3a42719.97673544.gif)
Номер
Наименование детали
Цена
1
Bearing, Ball, M17X40X12 art. 3003-320
По запросу
2
DOG, REVERSE art. 3446-030
По запросу
3
CIRCLIP,FASTENER art. 3423-892
По запросу
4
WASHER,22MM art. 3402-335
По запросу
5
GEAR, REVERSE DRIVEN art. 3446-029
По запросу
6
BUSH, REVERSE DRIVEN GR art. 3446-032
По запросу
7
WASHER, 1ST DRIVEN GEAR, R-M22X40 art. 3423-131
По запросу
8
GEAR,1ST DRIVEN art. 3446-235
По запросу
9
BUSHING,M22 art. 3402-692
По запросу
10
GEAR, 4TH DRIVEN (NT:21) art. 3446-340
По запросу
11
CIRCLIP art. 3423-866
По запросу
12
WASHER, LOCK,25MM art. 3423-038
По запросу
13
GEAR, 3RD DRIVEN (NT:24) art. 3446-339
По запросу
14
BUSH, 4TH DRIVEN GEAR art. 3446-024
По запросу
15
WASHER, LOCK,28MM art. 3423-039
По запросу
16
WASHER, LOCK,28MM art. 3423-040
По запросу
17
GEAR, 5TH DRIVEN (NT:21) art. 3446-341
По запросу
18
Washer, 2nd Driven Gear art. 3402-383
По запросу
19
GEAR, 2ND DRIVEN art. 3446-022
По запросу
20
BUSH,M28 art. 3402-082
По запросу
21
SHAFT,DRIVE art. 3446-234
По запросу
22
BEARING,M28 art. 3402-336
По запросу
23
BEARING, M22X56X16 art. 3402-050
По запросу
24
RETAINER, CNTR SHAFT BRG-M6X16 art. 3423-135
По запросу
25
SCREW,6MM art. 3423-370
По запросу
26
SHAFT, COUNTER art. 3446-014
По запросу
27
WASHER,M25X36 art. 3423-187
По запросу
28
GEAR, 4TH DRIVE (NT:24) art. 3446-337
По запросу
29
BUSH, 4TH DRIVE art. 3423-547
По запросу
30
CIRCLIP,M25 art. 3423-066
По запросу
31
GEAR, 3RD DRIVE (NT:20) art. 3446-336
По запросу
32
WASHER,25MM art. 3423-037
По запросу
33
BUSHING art. 3446-020
По запросу
34
GEAR, 5TH DRIVE (NT:29) art. 3446-338
По запросу
35
GEAR, 2ND DRIVE art. 3446-016
По запросу
36
SHIM,20MM art. 3402-195
По запросу
37
BEARING, CNTR SHAFT M(BALL)(7.9375MM DIA art. 3402-179
По запросу
38
GEAR,REVERSE IDLE art. 3446-237
По запросу
39
BUSHING,REVERSE IDLE GEAR art. 3446-238
По запросу
40
CIRCLIP art. 3423-865
По запросу
41
SHAFT,REVERSE IDLE art. 3446-236
По запросу
