модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

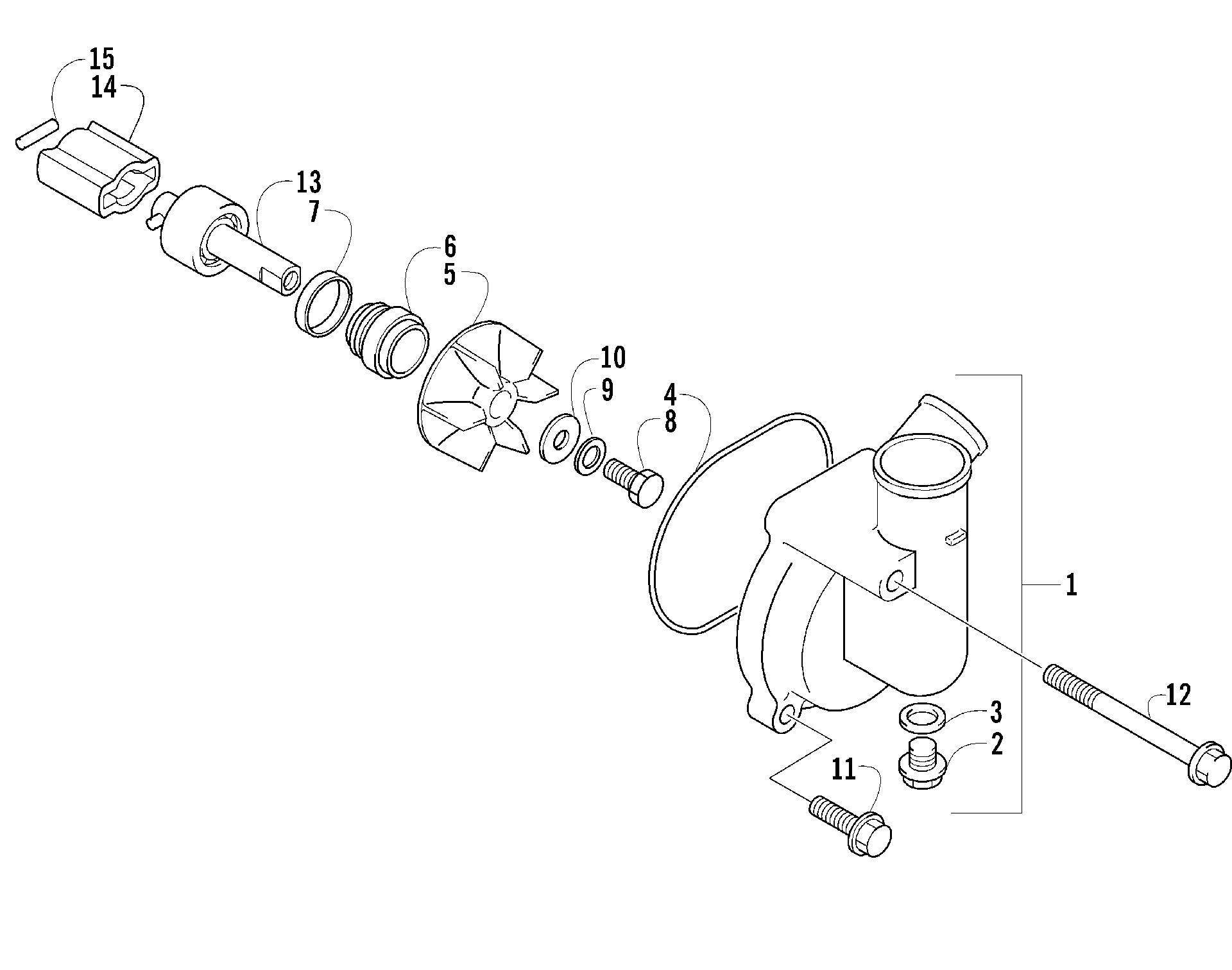

Схема водяной помпы ASSEMBLY [89024] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Водяная помпа ASSEMBLY [89024]](/upload/schemas/633b31d1ab8c50.34406602.gif)
Номер
Наименование детали
Цена
1
CASE COMP,WATER PUMP (inc. 2-3) art. 3402-354
По запросу
2
BOLT,DRAIN art. 3423-343
По запросу
3
WASHER art. 3402-436
По запросу
4
Прокладка водяной помпы Arctic Cat art. 3423-078
По запросу
5
IMPELLER, WATER PUMP art. 3413-001
По запросу
6
Seal, Mechanical Water Pump art. 3005-909
По запросу
7
Сальник помпы масляный Arctic Cat art. 3003-356
По запросу
8
BOLT art. 3423-543
По запросу
9
Washer, Shaft art. 3003-431
По запросу
10
Washer art. 3003-432
По запросу
11
Bolt, Water Inlet Connector art. 3007-515
По запросу
12
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
13
SHAFT, WATER PUMP art. 3413-002
По запросу
14
JOINT,WATER PUMP DRIVE art. 3413-011
По запросу
15
PIN ,M4X15.8 art. 3423-046
По запросу
