модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

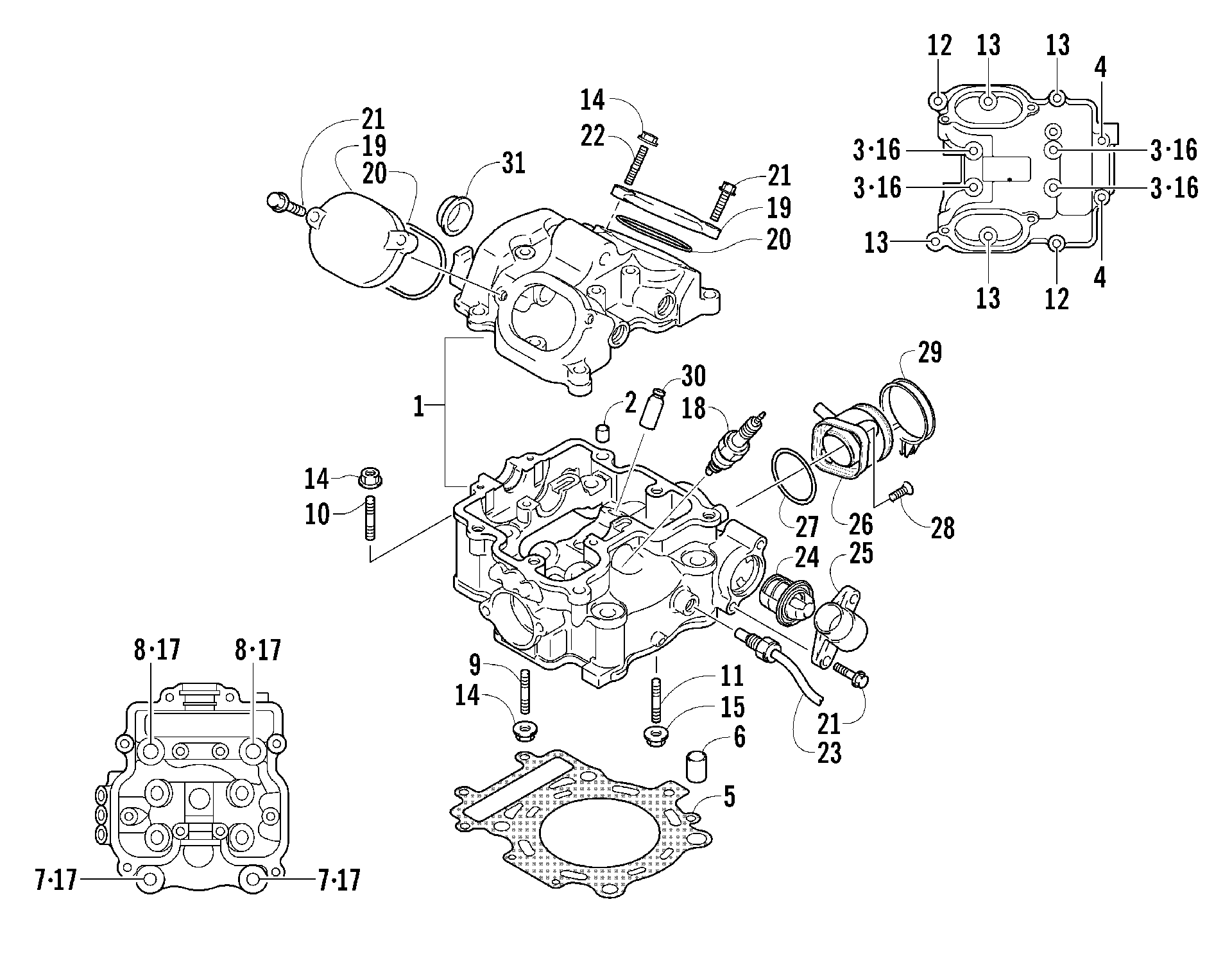

Схема головки блока цилиндров ASSEMBLY [89013] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [89013]](/upload/schemas/633b16a37b7587.64304828.gif)
Номер
Наименование детали
Цена
0
PLUG,16MM art. 3402-048
По запросу
1
HEAD ASSY, CYLINDER(400,454 ATV) (inc. 2-4) art. 3402-098
По запросу
2
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
3
BOLT, 6X55 art. 3423-006
По запросу
4
Bolt art. 3007-395
По запросу
5
Прокладка ГБЦ Arctic Cat art. 3402-362
По запросу
6
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
7
BOLT, L:190,10MM art. 3423-015
По запросу
8
BOLT, L:200,10MM art. 3423-016
По запросу
9
Bolt, Stud art. 3007-480
По запросу
10
BOLT,STUD art. 3423-864
По запросу
11
BOLT,STUD art. 3423-862
По запросу
12
Bolt, Oil Pan art. 3007-505
По запросу
13
Bolt art. 3007-380
По запросу
14
Nut art. 3007-373
По запросу
15
Nut art. 3007-390
По запросу
16
Gasket art. 3003-290
По запросу
17
GASKET, HEAD NUT,10MM art. 3402-010
По запросу
18
свеча art. 0217-632
По запросу
18
Spark Plug (NGK CR8E) (NGK CR8E) Optional art. 0217-705
от 1 040 ₽
18
SPARK PLUG, NGK-CR7E (NGK CR7E) Optional art. 0217-708
По запросу
19
Cap, Inspection art. 3402-100
По запросу
20
O RING, INSPECTION CAP art. 3402-101
По запросу
21
Bolt art. 3007-409
По запросу
22
BOLT,STUD art. 3423-383
По запросу
23
SWITCH ASSY,WATER TEMP art. 3530-045
По запросу
24
THERMOSTAT, WATER art. 3413-012
По запросу
25
COVER, THERMOSTAT art. 3413-004
По запросу
26
MANIFOLD,INTAKE art. 0570-091
По запросу
27
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
28
Болт Arctic Cat art. 8476-620
По запросу
29
Clamp, Hose art. 0423-317
По запросу
30
GUIDE, VALVE art. 3402-099
По запросу
31
PLUG, CYLINDER HEAD,25MM art. 3402-035
По запросу
