модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

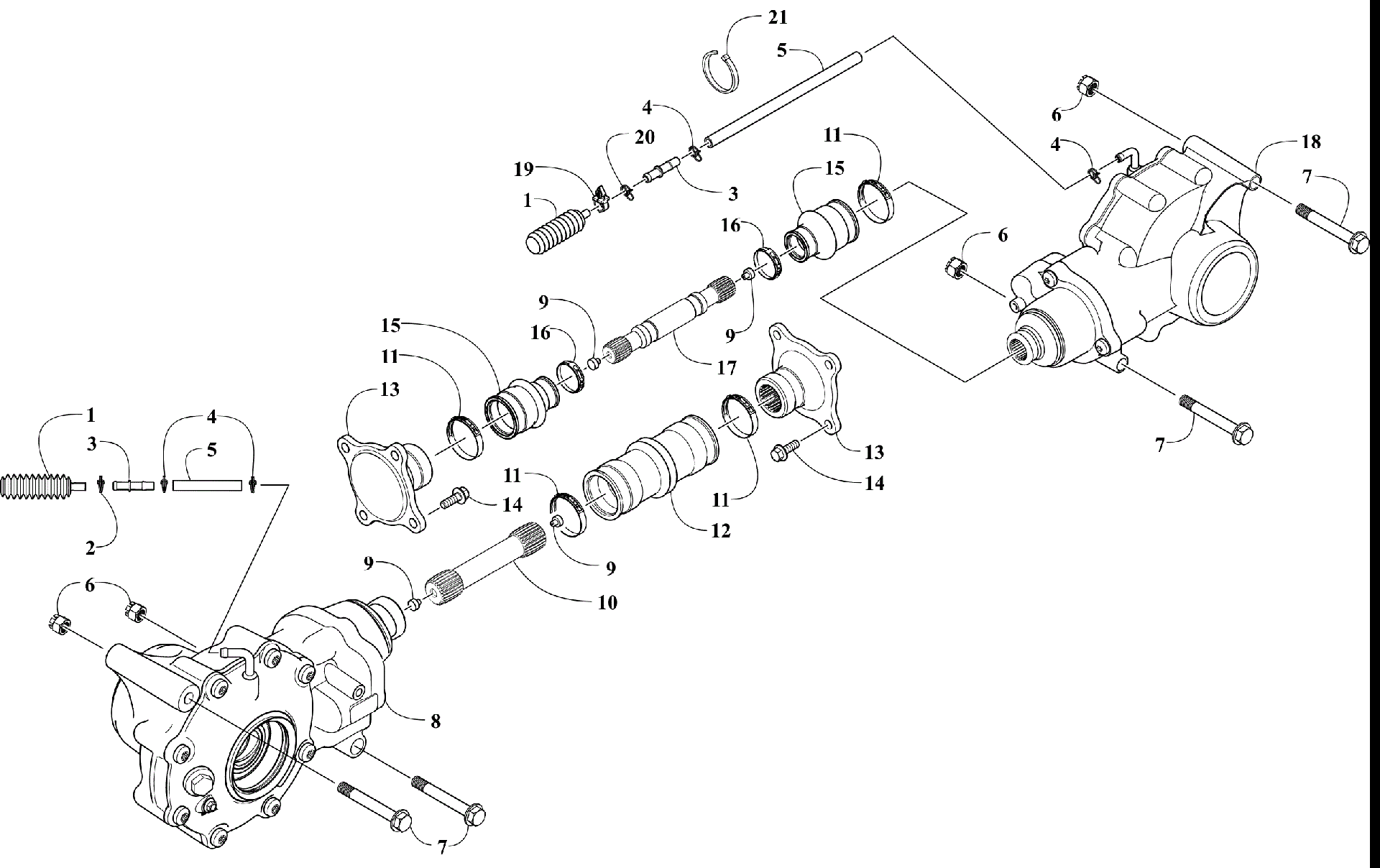

Схема трансмиссии ASSEMBLY [100713] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Трансмиссия ASSEMBLY [100713]](/upload/schemas/6334207e54b671.69641145.gif)
Номер
Наименование детали
Цена
1
BREATH TUBE RR GEAR ASSY art. 3313-796
По запросу
2
CLAMP,HOSE-DOUBLE WIRE art. 3323-149
По запросу
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
CLAMP D9.5 TUBE art. 3313-684
По запросу
5
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
6
NUT U 10MM art. 3304-031
По запросу
7
BOLT FLANGE 10*110 art. 3305-787
По запросу
8
GEARCASE,FRONT (3.1)-ASSEMBLY art. 3306-265
По запросу
9
BUMPER DRIVESHAFT art. 3313-783
По запросу
10
Shaft, Propeller art. 3313-784
По запросу
11
CLAMP BOOT art. 3313-776
По запросу
12
BOOT,COUPLER-FRONT art. 3313-825
По запросу
13
FLANGE OUTPUT art. 3313-774
По запросу
14
BOLT FLANGE 8*20 art. 3304-565
По запросу
15
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
16
CLAMP 30MM-BOOT art. 3313-777
По запросу
17
SHAFT,PROPELLER-REAR art. 3313-773
По запросу
18
GEARCASE REAR ASSEMBLY art. 3306-023
По запросу
19
ROUTING CLIP,SNAP-IN art. 3323-152
По запросу
20
CLIP B10 TUBE art. 3303-349
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
