модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

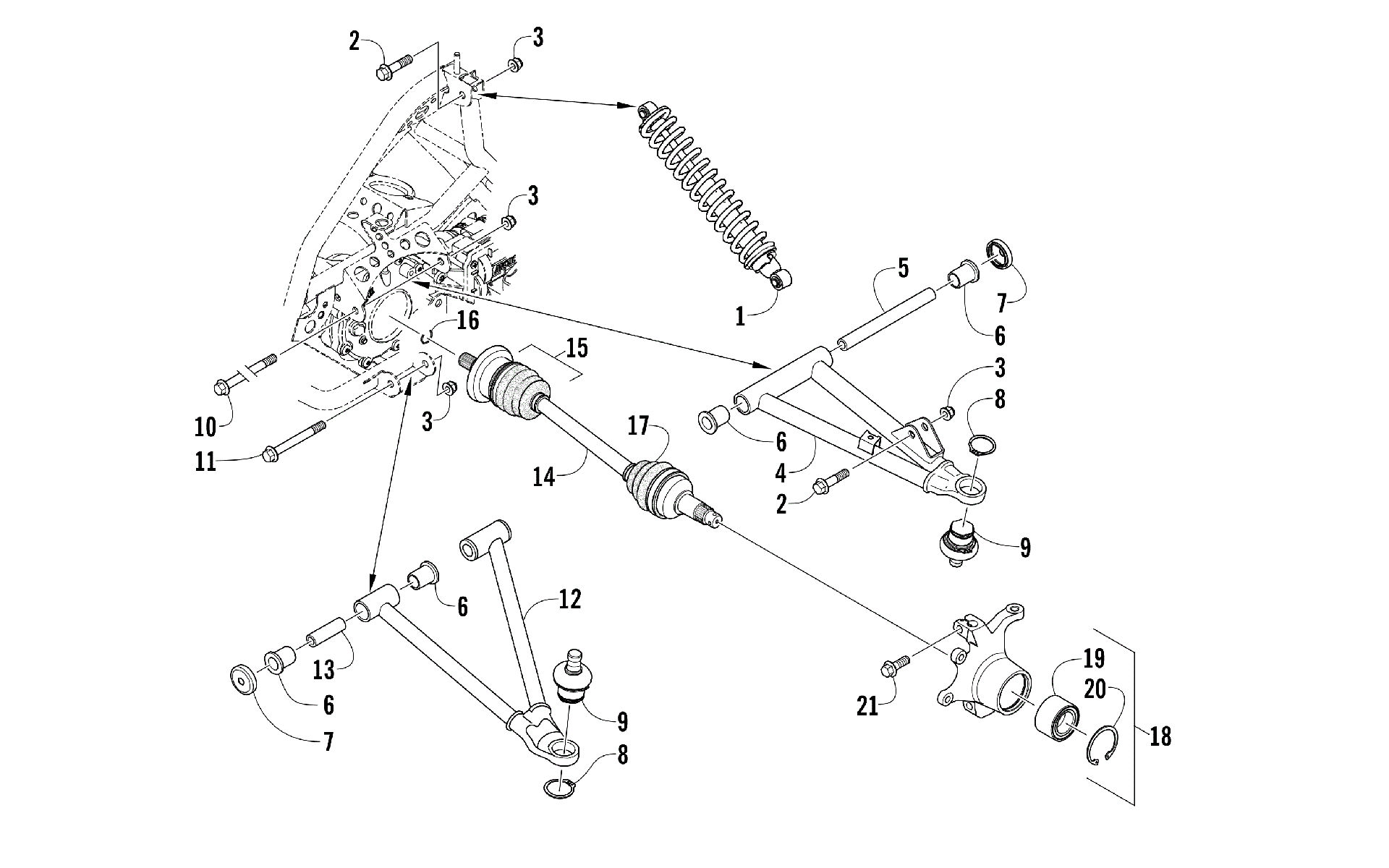

Схема узла передней подвески [100372] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Узел передней подвески [100372]](/upload/schemas/633425a3998916.84134670.gif)
Номер
Наименование детали
Цена
1
CUSHION FR (BLACK) art. 3306-865
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
A-Arm, Upper Left - Black (inc. 5-9) art. 3306-867
По запросу
4
A-Arm, Upper Right - Black (inc. 5-9) art. 3306-866
По запросу
5
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
6
Втулка пластиковая рычага подвески Arctic Cat art. 3313-112
от 368 ₽
7
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
8
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
9
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
12
A-Arm, Lower Right - Black (inc. 6-9 and 13) art. 3313-082
По запросу
12
A-Arm, Lower Left - Black (inc. 6-9 and 13) art. 3313-083
По запросу
13
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
14
HALFSHAFT,FRONT (inc. 15-17) art. 3313-831
По запросу
15
DIFF SIDE BOOT SERVICE KIT(IN BOARD) (inc. 16) art. 3313-560
По запросу
16
CLIP,RETAINING-INBOARD art. 0423-844
По запросу
17
WHEEL SIDE BOOT SERVICE KIT art. 3306-425
По запросу
18
Knuckle - Assembly - Left (inc. 19-20) art. 3323-131
По запросу
18
Knuckle - Assembly - Right (inc. 19-20) art. 3323-130
По запросу
19
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
21
SCREW-SHOULDER TSPH M6-1.0X18MM art. 3323-127
По запросу
