модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

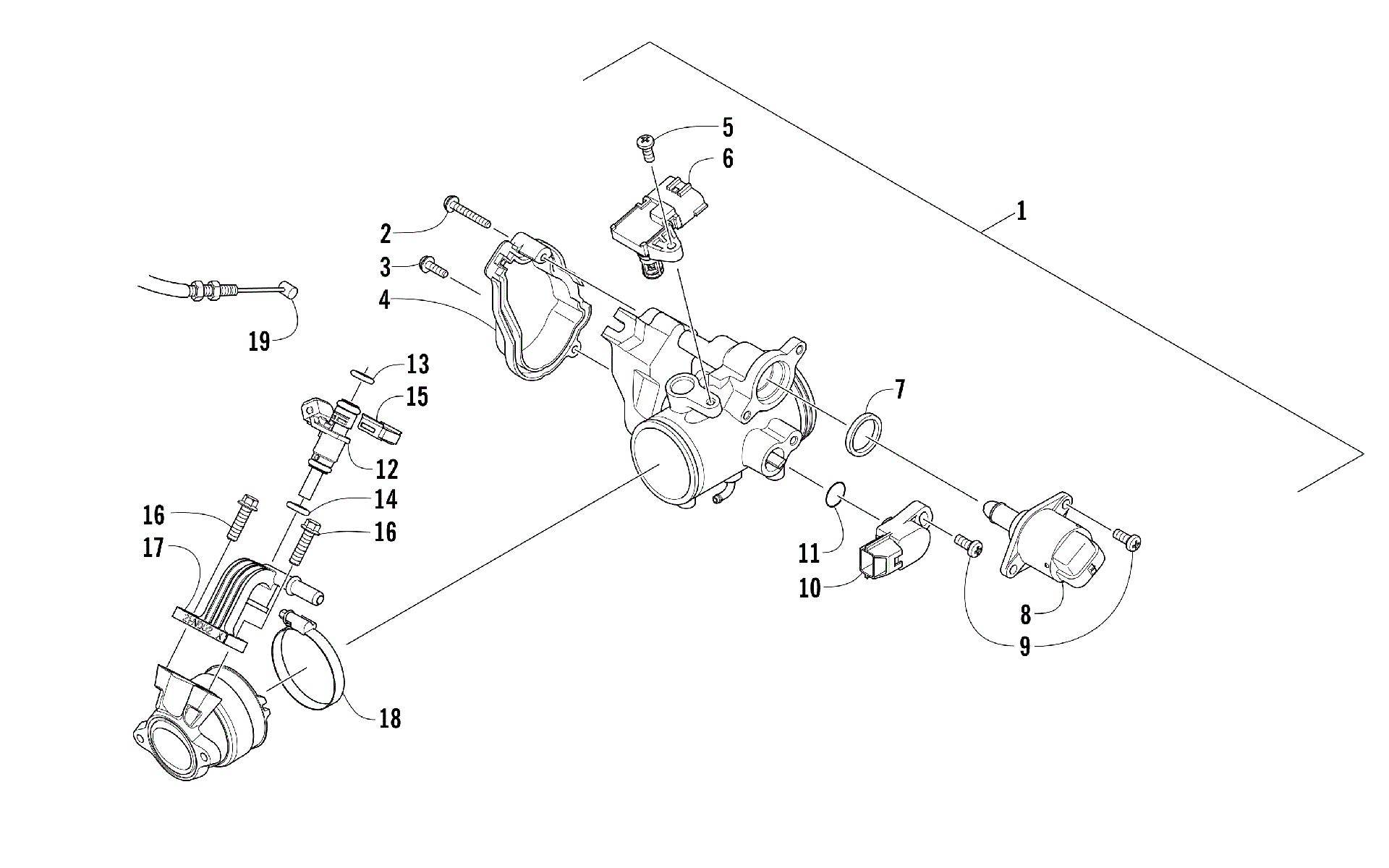

Схема дроссельного узла ASSEMBLY [300588] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Дроссельный узел ASSEMBLY [300588]](/upload/schemas/633436e3cf4c68.25887154.gif)
Номер
Наименование детали
Цена
1
Throttle Body - Assembly (inc. 2-11) art. 3306-656
По запросу
2
SCREW-WASH.,4X28 art. 3306-267
По запросу
3
SCREW-WASH 4X14 art. 3306-266
По запросу
4
COVER,WIRE STAY art. 0824-060
По запросу
5
SCREW WASHER 4*12 (C) art. 0835-007
По запросу
6
Sensor, T-MAP art. 0824-052
от 4 464 ₽
7
SEAL,IDLE SPEED ACTUATOR art. 0832-088
По запросу
8
Датчик Arctic Cat art. 0824-054
от 17 483 ₽
9
SCREW PAN 5*12 (C) (yellow zinc plated) art. 3305-953
По запросу
10
SENSOR,THROTTLE POSITION (TPS) (inc. 11) art. 0824-053
от 2 490 ₽
Аналог
2 490 ₽
Требуется 1 шт.
11
O-RING art. 3306-150
По запросу
12
Форсунка топливная Arctic Cat art. 0470-884
По запросу
13
O-RING A INJECTOR /BLACK art. 3307-074
По запросу
14
O-RING B INJECTOR /GREEN art. 3307-075
По запросу
15
CLIP SPRING FUEL INJECTOR art. 3306-253
По запросу
16
BOLT FLANGE 6*16 art. 3305-344
По запросу
17
HOLDER ASSY FUEL INJECTOR art. 3307-073
По запросу
18
CLAMP,D60 art. 3306-250
По запросу
19
CABLE COMP, THROT art. 3306-275
По запросу
