модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

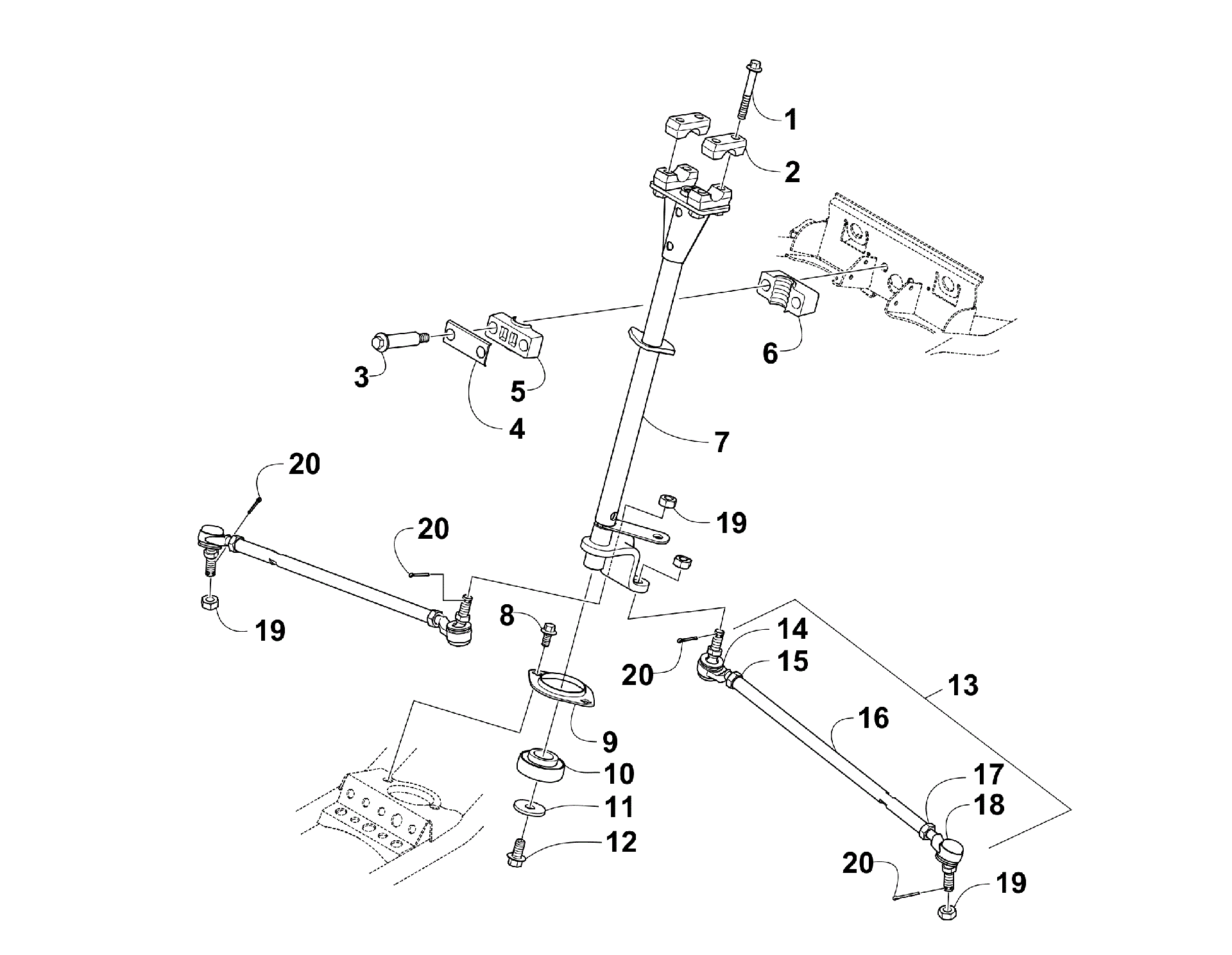

Схема рулевого управления ASSEMBLY [98362] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Рулевое управление ASSEMBLY [98362]](/upload/schemas/6334360f17fd79.13943826.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
SCREW,SHOULDER-M8-1.25X45 art. 0423-505
от 210 ₽
4
CAP, HOUSING-BLACK art. 0405-166
По запросу
5
HOUSING,UPPER Front art. 3323-052
По запросу
6
HOUSING,LOWER Rear art. 3323-051
По запросу
7
POST,STEERING-PAINTED (366 EURO) art. 3313-583
По запросу
8
BOLT FLANGE 8*20 art. 3304-565
По запросу
9
Крышка подшипника Arctic Cat art. 0602-233
По запросу
10
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
11
Шайба Arctic Cat art. 0423-073
от 221 ₽
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
TIE ROD ASSY,STRG (inc. 14-18) art. 3306-722
По запросу
14
End, Tie Rod - Left-Hand Thread art. 3306-725
По запросу
15
NUT,HEX LH 12MM art. 3306-727
По запросу
16
TIE ROD,STRG art. 3306-723
По запросу
17
NUT,HEX 12MM art. 3306-726
По запросу
18
End, Tie Rod - Right-Hand Thread art. 3306-724
По запросу
19
NUT CASTLE 10MM art. 3306-290
По запросу
20
PIN SPLIT 2.5*25 art. 3305-724
По запросу
