модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

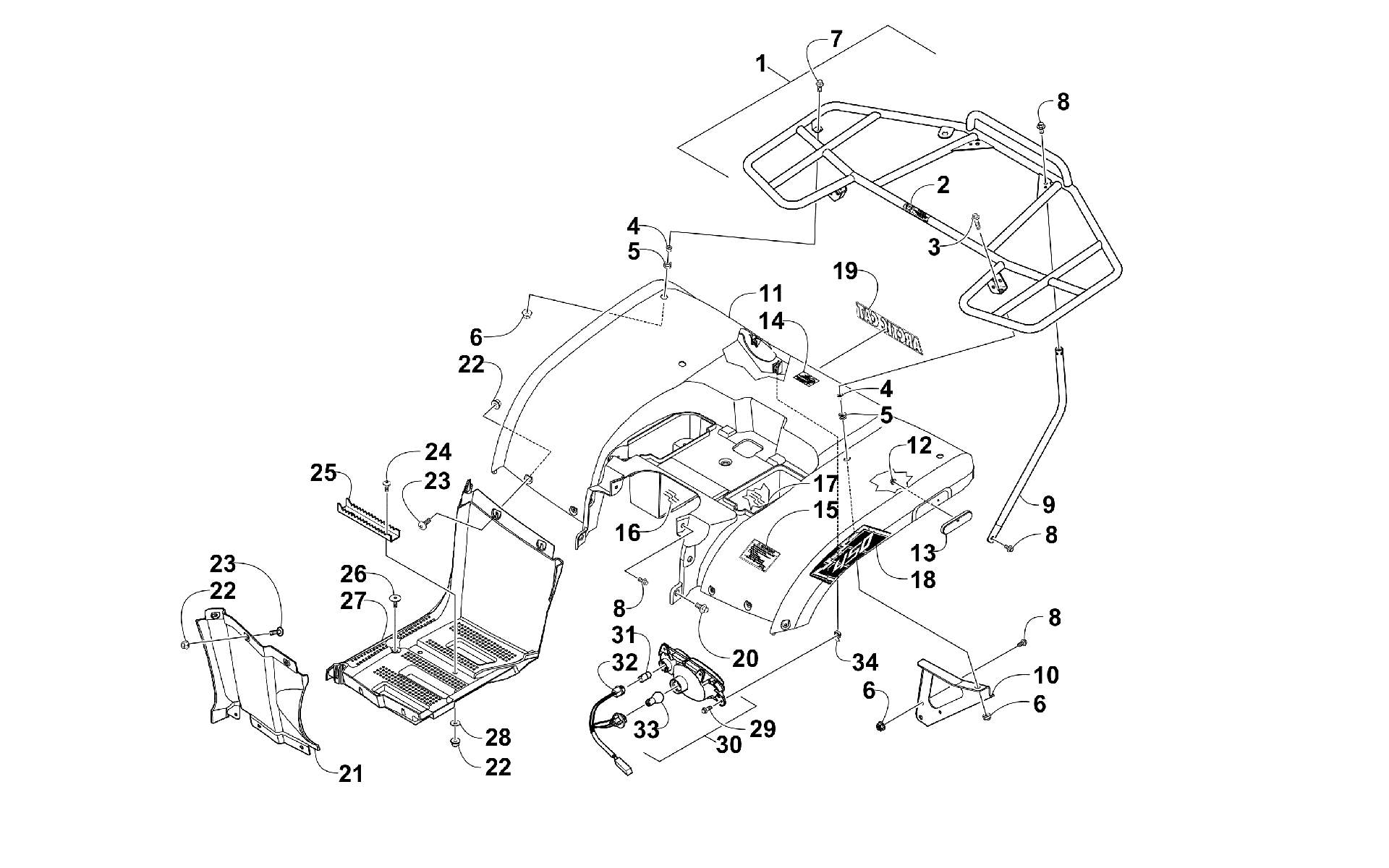

Схема узла задней части, багажника и фонаря [300582] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Узел задней части, багажника и фонаря [300582]](/upload/schemas/63342f82276251.98984385.gif)
Номер
Наименование детали
Цена
1
Rack, Rear - Assembly (inc. 2) art. 3306-759
По запросу
2
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
3
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
4
Втулка крепежная Arctic Cat art. 0423-669
По запросу
5
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
6
NUT FLANGE 8MM art. 3304-668
По запросу
7
BOLT,M8*25 art. 3313-522
По запросу
8
BOLT FLANGE 8*16 art. 3304-543
По запросу
9
TUBE,MOUNT-RACK-REAR-PAINTED art. 3313-449
По запросу
10
BRACKET,RACK MOUNT-PAINTED BLACK(LH) art. 3313-353
По запросу
10
BRACKET,RACK MOUNT-PAINTED BLACK(RH) art. 3313-352
По запросу
11
Panel, Fender - Rear - Green(replaces 3306-410) art. 3306-409
По запросу
11
Panel, Fender - Rear - Red art. 3306-306
По запросу
12
NUT FLANGE 5MM(G) art. 3304-774
По запросу
13
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
14
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
15
DECAL,TIRE PRESSURE art. 1411-893
По запросу
16
HEAT SHIELD,RH art. 3313-674
По запросу
17
HEAT SHIELD,LH art. 3313-675
По запросу
18
Decal, "450" - Right art. 4411-350
По запросу
18
Decal, "450" - Left art. 4411-351
По запросу
18
Decal, "450" - Right art. 4411-352
По запросу
18
Decal, "450" - Left art. 4411-353
По запросу
19
DECAL,"ARCTIC CAT" art. 2411-465
По запросу
20
BOLT WASHER 8*16 art. 3305-783
По запросу
21
Footwell - Front - Right art. 3313-760
По запросу
21
FOOTWELL,FRONT-LH art. 3313-668
По запросу
22
NUT LOCK art. 3304-431
По запросу
23
SCREW SPECIAL 6*20 art. 3305-703
По запросу
24
BOLT WASHER 6*20 art. 3304-586
По запросу
25
Подножка черная art. 5506-497
от 1 848 ₽
26
Винт Arctic Cat art. 0423-545
от 326 ₽
27
FOOTWELL REAR LH art. 3313-763
По запросу
27
FOOTWELL REAR RH art. 3313-762
По запросу
28
WASHER,PLAIN 6MM art. 3305-852
По запросу
29
BOLT WASH 5*16 art. 3304-029
По запросу
30
Задний фонарь правый Arctic Cat art. 3313-392
от 5 922 ₽
30
Фонарь задний левый art. 3313-393
от 5 922 ₽
31
BULB,SIGNAL(12V 5W) (YELLOW) art. 3313-506
По запросу
32
Socket, Taillight - Assembly - Left art. -N/A-
По запросу
33
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
34
NUT CLIP 5MM art. 3304-061
По запросу
