модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

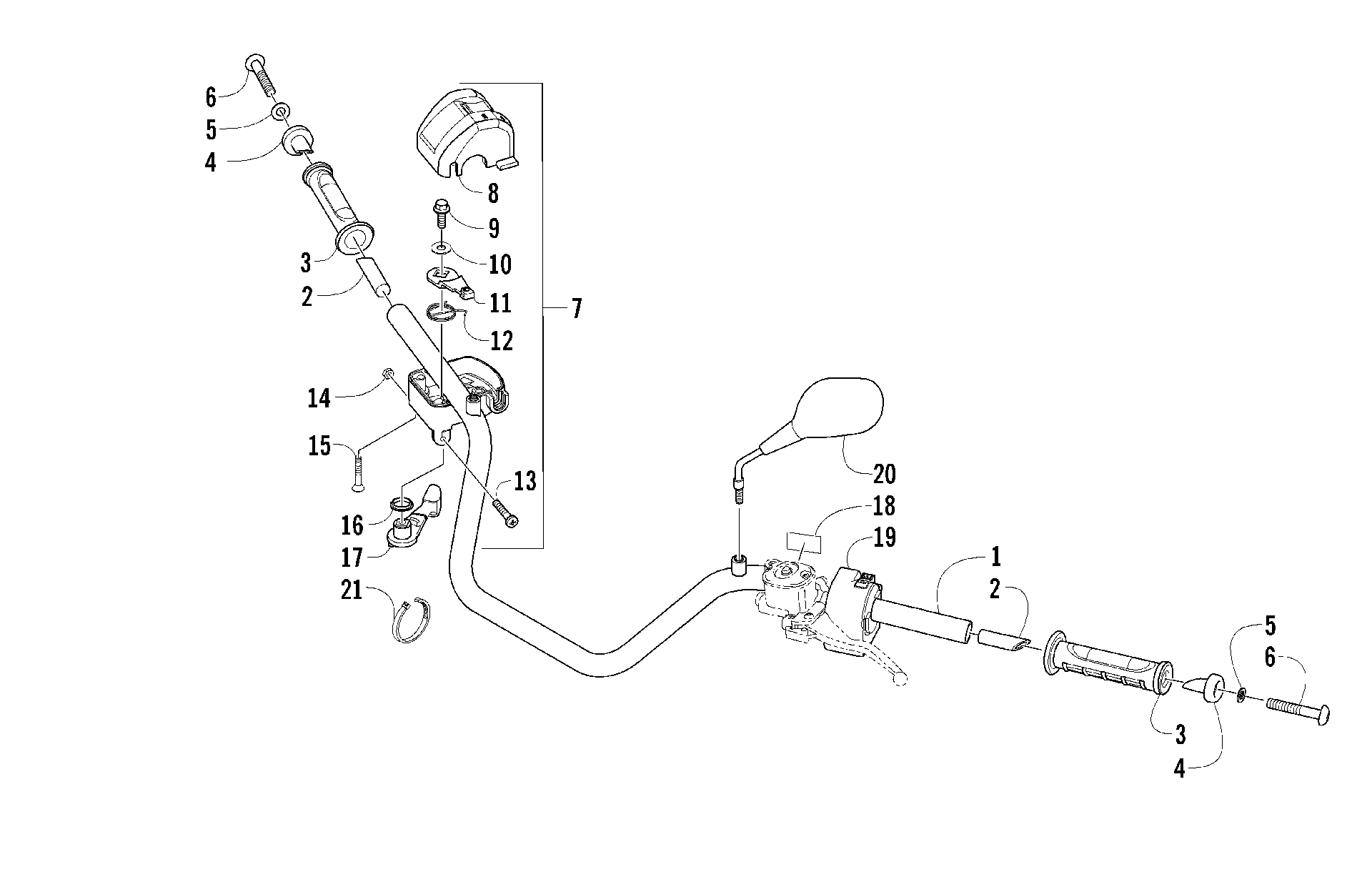

Схема руля ASSEMBLY [100403] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Руль ASSEMBLY [100403]](/upload/schemas/633428b8780756.51716542.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR-PAINTED (366 EURO) art. 3313-580
По запросу
2
PLUG,HANDLE BAR R/B 3323-054(replaces 0405-148) art. 3323-054
По запросу
3
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
THROTTLE / SWITCH-ASSEMBLY (inc. 8-17) art. 3306-276
По запросу
8
Cover, Throttle Case w/Switch Not Serviced Individually art. -N/A-
По запросу
9
BOLT FLANGE 6*16 art. 3305-344
По запросу
10
WASHER,PLAIN 13MM art. 3313-739
По запросу
11
BAR THROTTLE art. 3313-838
По запросу
12
SPRING THROTTLE art. 3313-839
По запросу
13
SCREW,PAN 5X25(K) art. 3313-740
По запросу
14
NUT,HEX 5MM art. 3305-832
По запросу
15
SCREW,OVAL 5X30 art. 3313-741
По запросу
16
WATERPROOF COVER art. 3313-841
По запросу
17
LEVER THROTTLE art. 3313-842
По запросу
18
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
19
CONTROL,LH-ASSY (366 EURO) art. 3313-581
По запросу
20
MIRROR ASSY,RH BACK (ACE) art. 3304-803
По запросу
20
MIRROR ASSY,LH BACK (ACE) art. 3304-816
По запросу
21
BAND WIRE HARNESS B1 art. 3303-839
По запросу
