модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

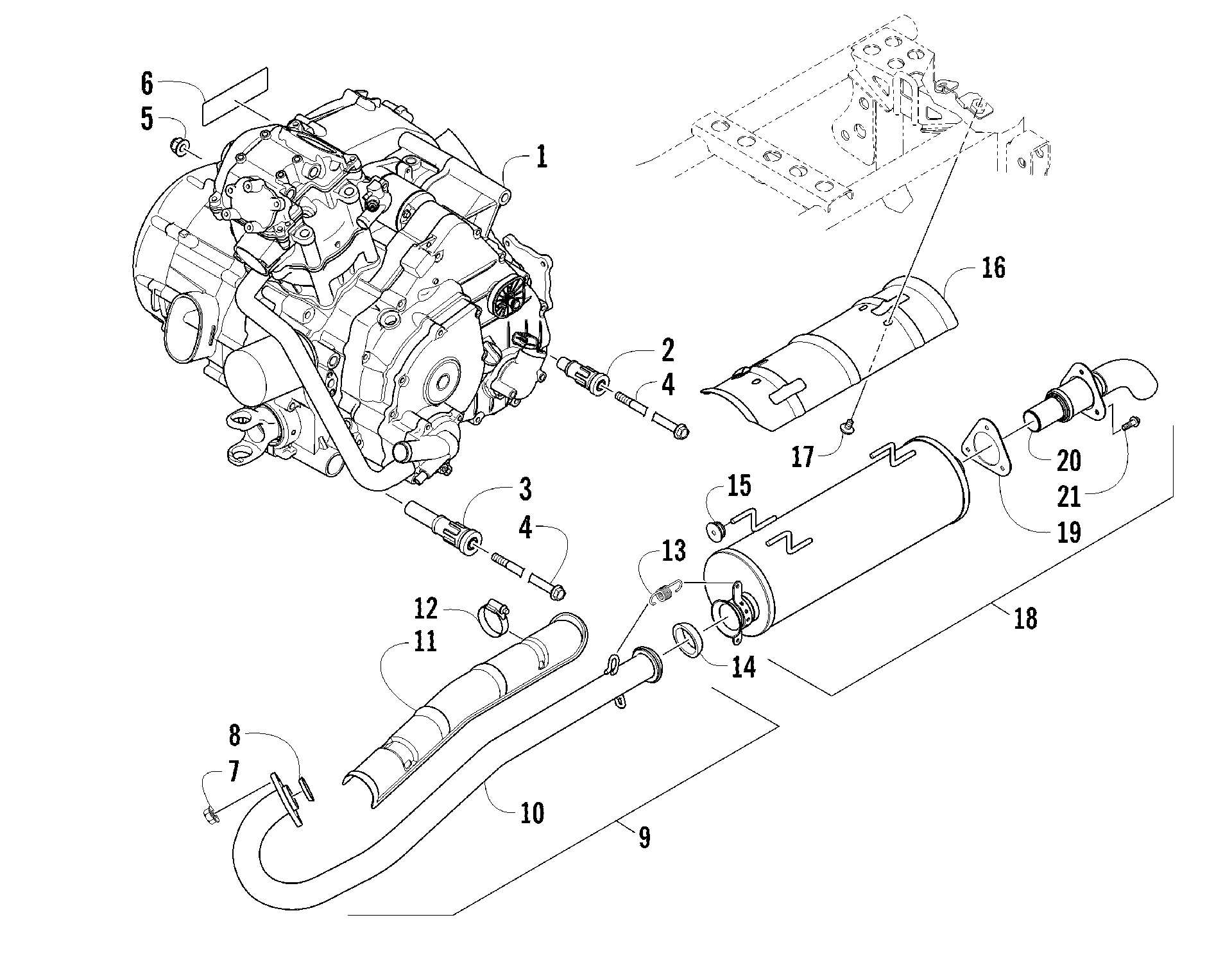

Схема двигателя AND EXHAUST [100377] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Двигатель AND EXHAUST [100377]](/upload/schemas/6334217b1c7a14.84794492.gif)
Номер
Наименование детали
Цена
1
ENGINE,450 KD W/ RUBBER MOUNTS-PACK (inc. 2-3) art. 3313-836
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
BOLT,HFH M10-1.25X185 CL10.9 ZY art. 3323-174
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
Decal, Warning art. 0411-426
По запросу
7
NUT FLANGE 8MM art. 3303-332
По запросу
8
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
9
Pipe, Exhaust - Assembly (inc. 10-12) art. 3306-369
По запросу
10
PIPE COMP EXHAUST-BLACK art. 3306-313
По запросу
11
SHIELD,EXHAUST PIPE art. 3313-025
По запросу
12
Clamp, Hose art. 0423-317
По запросу
13
Пружина Arctic Cat art. 0612-668
от 683 ₽
14
GASKET EXH TAILPIPE art. 3306-315
По запросу
15
GROMMET,MUFFLER art. 3313-264
По запросу
16
Cover, Muffler art. 3313-026
По запросу
17
BOLT,WASHER 6*12 art. 3313-711
По запросу
18
Muffler - Assembly (inc. 19-21) art. 3306-653
По запросу
19
GASKET,SPARK ARRESTER art. 3313-708
По запросу
20
SPARK ARRESTER-WELDMENT art. 3313-707
По запросу
21
BOLT,FLANGE 8*16 art. 3313-710
По запросу
