модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

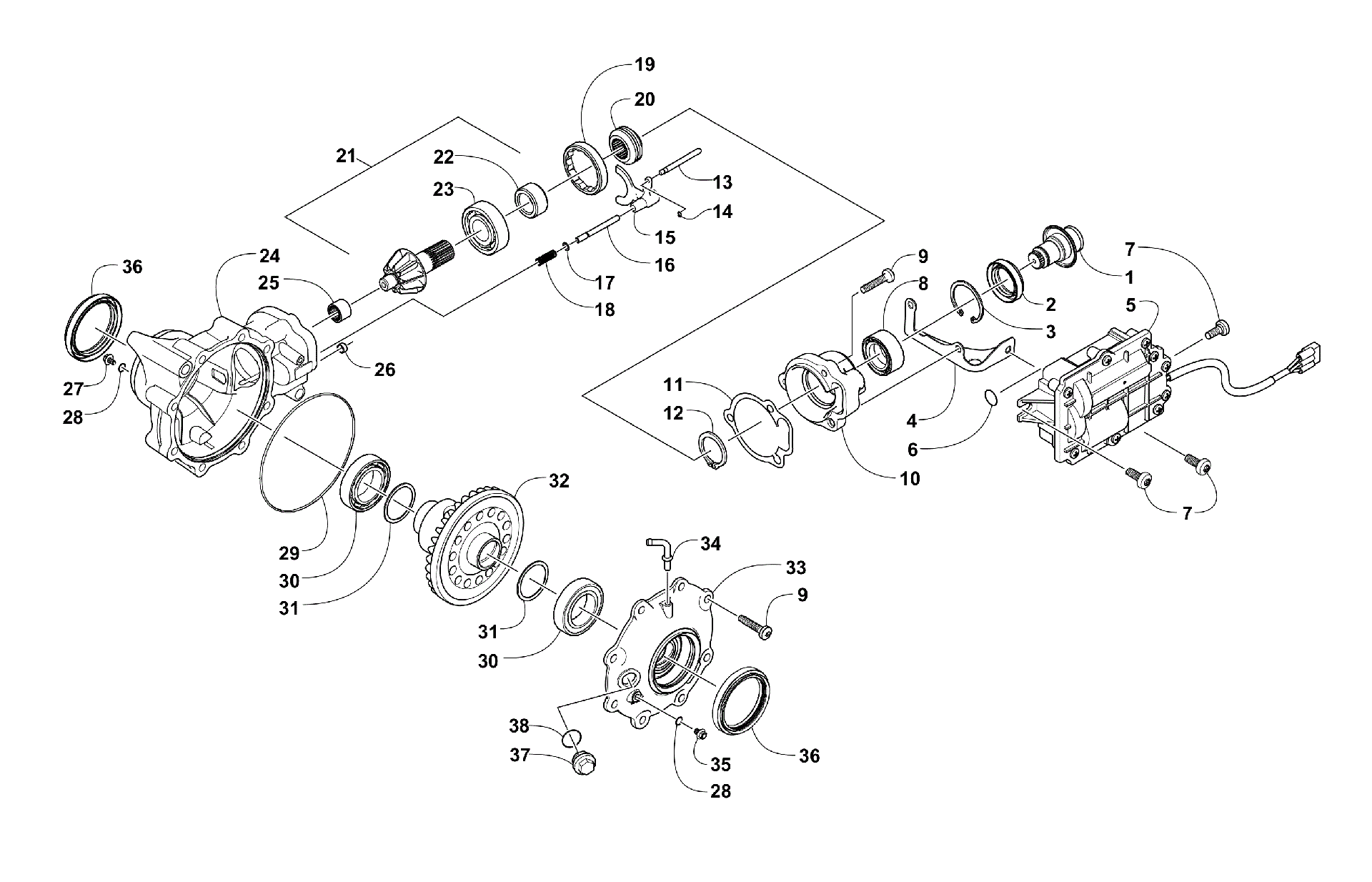

Схема передней части DRIVE GEARCASE ASSEMBLY [100409] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [100409]](/upload/schemas/63342390277622.21393183.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT (3.1)-ASSEMBLY art. 3306-265
По запросу
1
SHAFT INPUT ASSEMBLY art. 3306-047
По запросу
2
SEAL art. 3323-239
По запросу
3
RING RETAINING art. 3306-046
По запросу
4
Bracket, Actuator art. 3323-241
По запросу
5
2X 4X ACTUATOR ASM art. 3306-264
По запросу
6
O-RING ACTUATOR art. 3313-792
По запросу
7
BOLT FLANGE 6*15 (C) art. 3313-797
По запросу
8
BEARING,BALL-DOUBLE ROW(replaces 3323-240) art. 3307-295
По запросу
9
BOLT FLANGE 8*40 art. 3303-615
По запросу
10
Housing, Pinion art. 3323-238
По запросу
11
Gasket, Flange art. 3323-234
По запросу
12
RING RETAINING art. 3306-045
По запросу
13
Shaft, Selector art. 3323-235
По запросу
14
RING RETAINING (4MM EXT) art. 3313-791
По запросу
15
Fork, Selector art. 3323-236
По запросу
16
Shaft, Shuttle art. 3323-233
По запросу
17
O-RING 3*2MM art. 3313-790
По запросу
18
SPRING RETURN 4WD art. 3313-789
По запросу
19
COLLAR LOCK M64*1.5LH art. 3313-788
По запросу
20
Coupler, Drive art. 3323-232
По запросу
21
PINION(11 TOOTH)-ASSEMBLY (inc. 22-23) art. 3306-039
По запросу
22
Collar, Retaining art. 0402-336
По запросу
23
BRG BALL RADIAL 6305 art. 3306-040
По запросу
24
HOUSING GEARCASE-FRT MACH art. 3313-793
По запросу
25
BEARING NEEDLE art. 3306-038
По запросу
26
PIN DOWEL art. 3306-048
По запросу
27
PLUG DRAIN MAG (inc. one No. 28) art. 3306-027
По запросу
28
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
29
O-RING 150*2MM art. 3306-030
По запросу
30
BEARING BALL art. 3306-801
По запросу
31
SHIM 41*49*1.2 art. 3306-134
По запросу
31
SHIM 41*49*1.1 art. 3306-133
По запросу
31
SHIM 41*49*1.0 art. 3306-132
По запросу
31
SHIM 41*49*1.3 art. 3306-135
По запросу
31
SHIM 41*49*1.4 art. 3306-136
По запросу
31
SHIM 41*49*1.5 art. 3306-137
По запросу
31
SHIM 41*49*1.6 art. 3306-138
По запросу
31
SHIM 41*49*1.7 art. 3306-139
По запросу
32
GEAR(34 TOOTH 3.1)-WELDMENT art. 3313-794
По запросу
33
COVER GEARCASE-FR MACH art. 3313-795
По запросу
34
BARB 90 DEG art. 3306-034
По запросу
35
PLUG OIL LEVEL (inc. one No. 28) art. 3306-036
По запросу
36
Сальник Arctic Cat art. 3306-025
По запросу
37
PLUG FILL (inc. 38) art. 3306-035
По запросу
38
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
