модель 2015 года
- Модель 450
- Код модели ATV 450 EFT RED [A2015IRK4CETR]

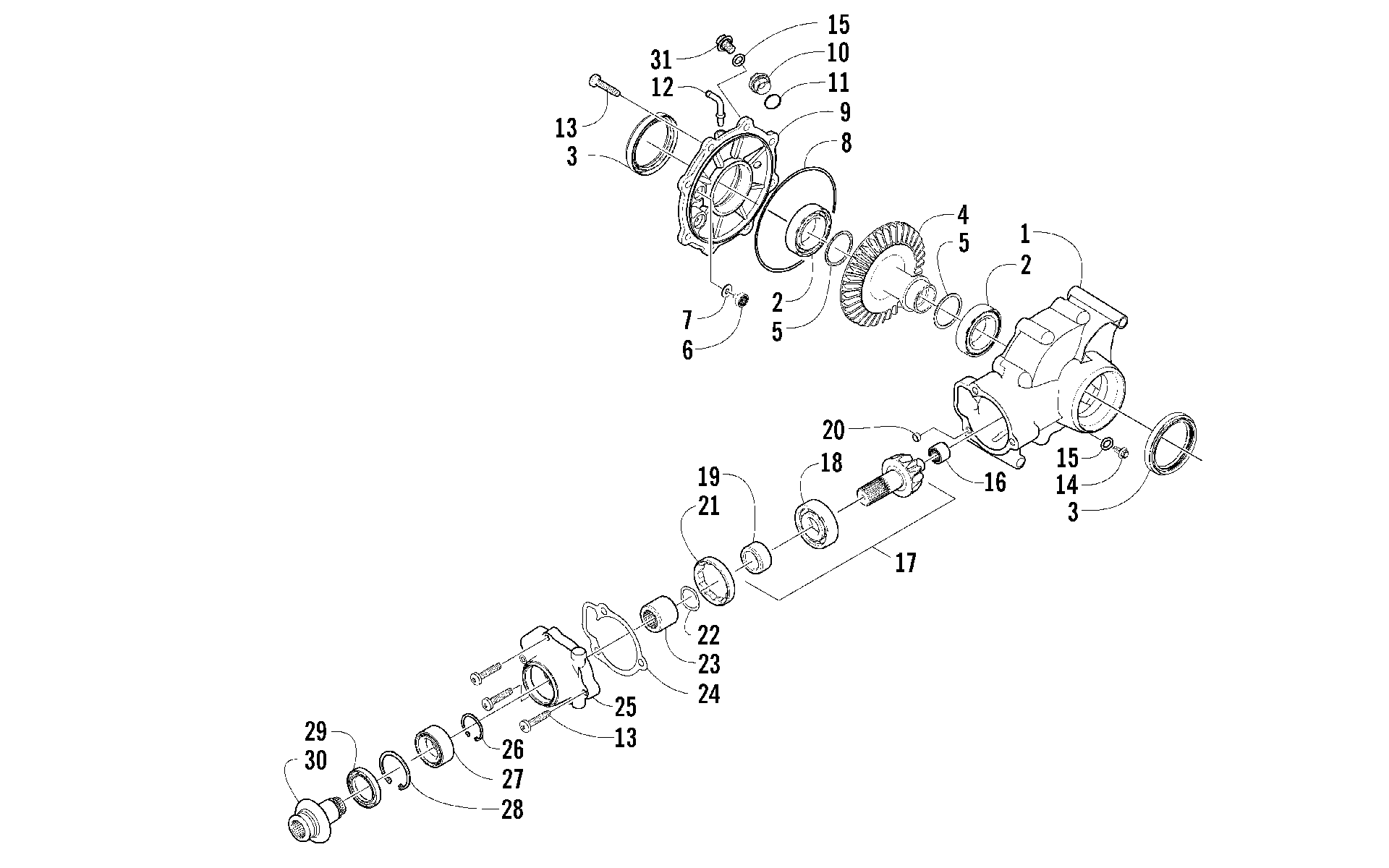

Схема узла заднего редуктора [97672] для ATV 450 EFT RED [A2015IRK4CETR]
Схема
Детали
![Узел заднего редуктора [97672]](/upload/schemas/633430717215f3.44065582.gif)
Номер
Наименование детали
Цена
0
GEARCASE REAR ASSEMBLY art. 3306-023
По запросу
1
HOUSING GEARCASE-RR MACH art. 3306-024
По запросу
2
BEARING BALL art. 3306-801
По запросу
3
Сальник Arctic Cat art. 3306-025
По запросу
4
GEAR REAR (34T) art. 3306-029
По запросу
5
SHIM 41*49*1.0 art. 3306-132
По запросу
5
SHIM 41*49*1.1 art. 3306-133
По запросу
5
SHIM 41*49*1.2 art. 3306-134
По запросу
5
SHIM 41*49*1.3 art. 3306-135
По запросу
5
SHIM 41*49*1.4 art. 3306-136
По запросу
5
SHIM 41*49*1.5 art. 3306-137
По запросу
5
SHIM 41*49*1.6 art. 3306-138
По запросу
5
SHIM 41*49*1.7 art. 3306-139
По запросу
6
BUTTON THRUST art. 3306-031
По запросу
7
SHIM 6.3*18-1.0 art. 3306-124
По запросу
7
SHIM 6.3*18-1.1 art. 3306-125
По запросу
7
SHIM 6.3*18-1.2 art. 3306-126
По запросу
7
SHIM 6.3*18-1.3 art. 3306-127
По запросу
7
SHIM 6.3*18-1.4 art. 3306-128
По запросу
7
SHIM 6.3*18-1.5 art. 3306-129
По запросу
7
SHIM 6.3*18-1.6 art. 3306-130
По запросу
7
SHIM 6.3*18-1.7 art. 3306-131
По запросу
8
O-RING 150*2MM art. 3306-030
По запросу
9
COVER GEARCASE-RR MACH art. 3306-033
По запросу
10
PLUG FILL (inc. 11) art. 3306-035
По запросу
11
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
12
BARB 90 DEG art. 3306-034
По запросу
13
BOLT FLANGE 8*40(G) art. 3305-513
По запросу
14
PLUG DRAIN MAG (inc. one No. 15) art. 3306-027
По запросу
15
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
16
BEARING NEEDLE art. 3306-038
По запросу
17
PINION(11 TOOTH)-ASSEMBLY (inc. 18-19) art. 3306-039
По запросу
18
BRG BALL RADIAL 6305 art. 3306-040
По запросу
19
Collar, Retaining art. 0402-336
По запросу
20
PIN DOWEL art. 3306-048
По запросу
21
Collar, Lock art. 3306-042
По запросу
22
WASHER WAVE SPRING art. 3306-043
По запросу
23
COLLAR SHAFT SPLINED art. 3306-044
По запросу
24
Gasket, Flange art. 3323-234
По запросу
25
Housing, Pinion art. 3306-049
По запросу
26
RING RETAINING art. 3306-045
По запросу
27
BEARING,BALL-DOUBLE ROW(replaces 3323-240) art. 3307-295
По запросу
28
RING RETAINING art. 3306-046
По запросу
29
SEAL art. 3323-239
По запросу
30
SHAFT INPUT ASSEMBLY art. 3306-047
По запросу
31
PLUG OIL LEVEL (inc. one No. 15) art. 3306-036
По запросу
