модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

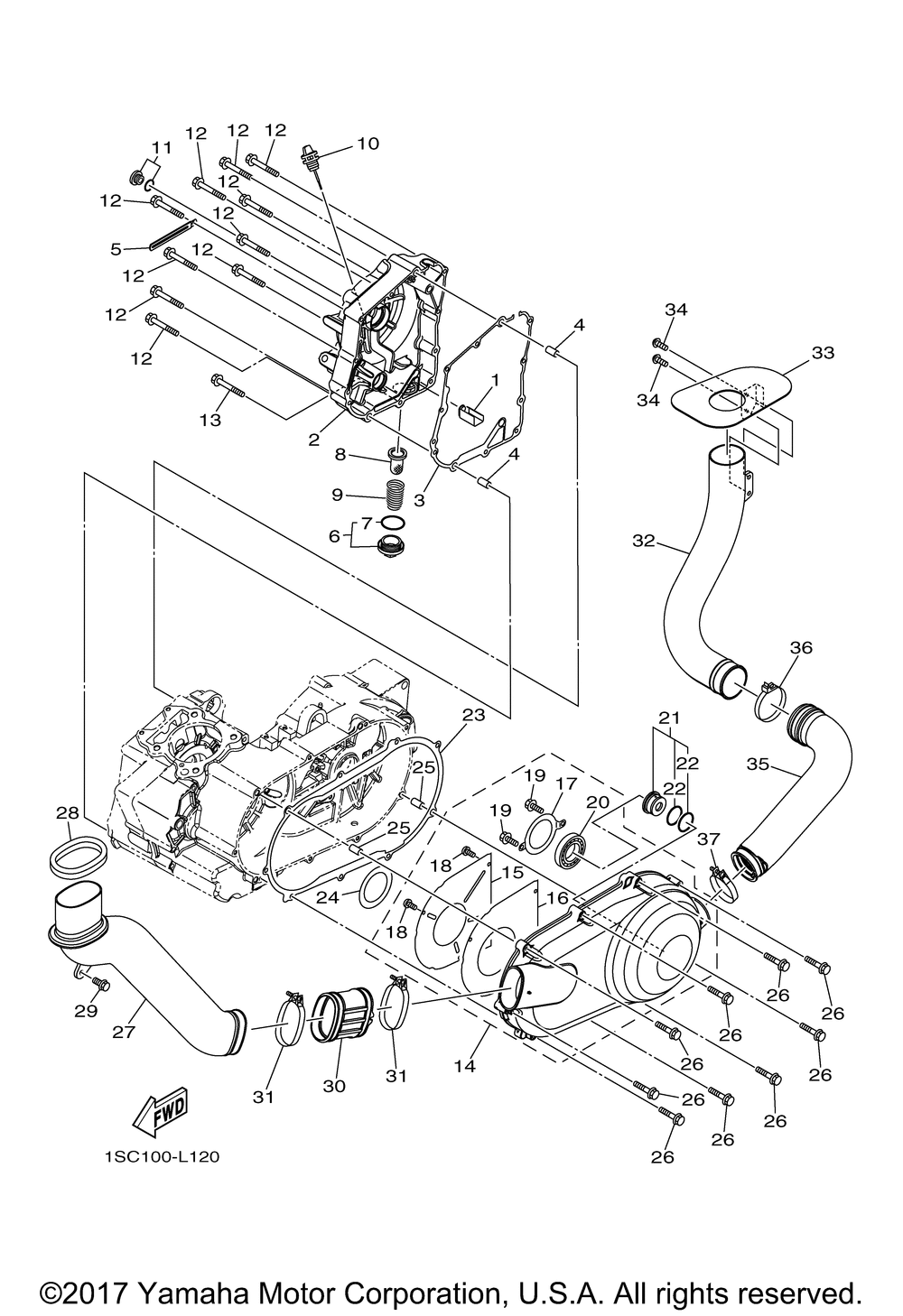

Схема крышки картера 1 для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
PLUG art. 1SC-E3419-00-00
По запросу
2
COVER, CRANKCASE 2(replaces 1SC-E5421-00-00) art. 1SC-E5421-10-00
По запросу
3
GASKET, CRANKCASE CO art. 1SC-E5461-00-00
По запросу
4
PIN, DOWEL art. 43D-E5181-00-00
По запросу
5
CLAMP 2 art. 1SC-E5484-00-00
По запросу
6
PLUG, BLIND 1 art. 1SC-E5167-00-00
По запросу
7
O-RING art. 1SC-E3473-00-00
По запросу
8
STRAINER, OIL art. 1SC-E3411-00-00
По запросу
9
SPRING art. 1SC-E3469-00-00
По запросу
10
PLUG, OIL LEVEL art. 1SC-E536A-00-00
По запросу
11
PLUG, BLIND 2 art. 1SC-E5168-00-00
По запросу
12
BOLT 1 art. 1SC-E5481-00-00
По запросу
13
BOLT 2 art. 1SC-E5482-00-00
По запросу
14
CRANKCASE COVER ASSY art. 1SC-E5410-00-00
По запросу
15
PLATE, DUST SEAL art. 1SC-E5497-00-00
По запросу
16
GASKET art. 1SC-E5453-00-00
По запросу
17
PLATE, BEARING COVER art. 1SC-E5383-00-00
По запросу
18
SCREW, FITTING art. 1SC-E5444-00-00
По запросу
19
BOLT, SPECIAL art. 1SC-E7087-00-00
По запросу
20
BEARING 4 art. 1SC-E142B-00-00
По запросу
21
SPACER art. 1SC-E7649-00-00
По запросу
22
OIL SEAL art. 1SC-E511C-00-00
По запросу
23
GASKET, CRANKCASE CO art. 1SC-E5451-00-00
По запросу
24
PLATE art. 1SC-E5589-00-00
По запросу
25
PIN, DOWEL art. 43D-E5181-00-00
По запросу
26
BOLT art. 1SC-H1252-00-00
По запросу
27
DUCT, AIR art. 1SC-E5471-00-00
По запросу
28
ELEMENT 1 art. 1SC-E5407-00-00
По запросу
29
BOLT art. 1SC-F1738-00-00
По запросу
30
SEAL, AIR DUCT art. 1SC-E5472-00-00
По запросу
31
BAND art. 1SC-E54F3-00-00
По запросу
32
DUCT, AIR art. 1SC-E5473-00-00
По запросу
33
PLATE art. 1SC-E5191-00-00
По запросу
34
BOLT art. 1SC-F1739-00-00
По запросу
35
SEAL, AIR DUCT art. 1SC-E5474-00-00
По запросу
36
CLAMP, HOSE 1 art. 1SC-E1387-00-00
По запросу
37
CLAMP, HOSE 2 art. 1SC-E1388-00-00
По запросу
