модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

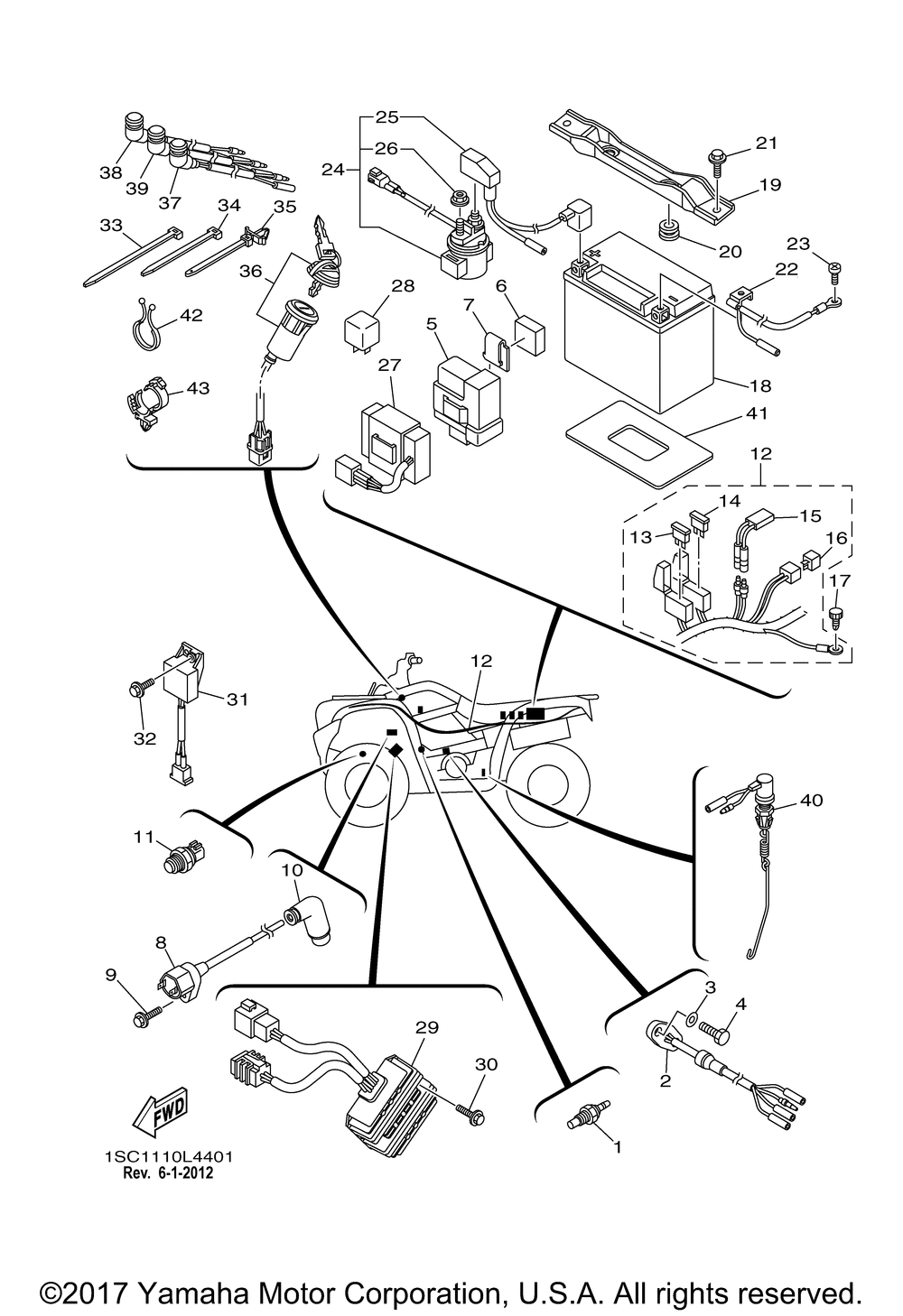

Схема электрооборудования 1 для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
THERMO UNIT art. 1SC-H3591-00-00
По запросу
2
NEUTRAL SWITCH ASSY art. 1SC-H2540-00-00
По запросу
3
WASHER, PLAIN art. 1SC-H1462-00-00
По запросу
4
BOLT, COVER MOUNTING art. 1SC-E118E-00-00
По запросу
5
Блок зажигания art. 1SC-H5540-01-00
По запросу
6
DAMPER art. 1SC-H2176-00-00
По запросу
7
PLATE art. 1SC-H1845-00-00
По запросу
8
IGNITION COIL ASSY art. 1SC-H231E-00-00
По запросу
9
BOLT art. 43D-F1531-00-00
По запросу
10
PLUG CAP ASSY art. 1SC-H2370-00-00
По запросу
11
THERMOSENSOR ASSY art. 1SC-H5790-00-00
По запросу
12
WIRE HARNESS ASSY art. 1SC-H2590-00-00
По запросу
13
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
14
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
15
CIRCUIT BREAKER ASSY art. 1SC-H2180-00-00
По запросу
16
DIODE ASSY art. 1SC-H1980-00-00
По запросу
17
SCREW, 1 art. 43D-F2969-00-00
По запросу
18
GTX12BS GS BATTERY(replaces 1SC-H2100-00-00) art. YTX-12BS0-00-00
По запросу
19
BRACKET, BATTERY art. 1SC-H2128-00-00
По запросу
20
GROMMET art. 1SC-F1719-00-00
По запросу
21
BOLT art. 1SC-F1739-00-00
По запросу
22
WIRE, MINUS LEAD art. 1SC-H2116-00-00
По запросу
23
SCREW, 1 art. 43D-F2969-00-00
По запросу
24
Реле стартера Yamaha art. 1SC-H1940-02-00
от 11 414 ₽
25
WIRE, PLUS LEAD art. 1SC-H2115-00-00
По запросу
26
Гайка Yamaha art. 95380-06600-00
от 630 ₽
27
CONTROL UNIT ASSY art. 1SC-H5830-00-00
По запросу
28
RELAY ASSY art. 1SC-H1950-00-00
По запросу
29
Реле-регулятор Yamaha art. 1SC-H1960-01-00
По запросу
30
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
31
CONTROL UNIT ASSY art. 1SC-H5830-10-00
По запросу
32
Болт Yamaha art. 95022-06016-00
По запросу
33
CLAMP, HOSE art. 43D-F2591-00-00
По запросу
34
CLAMP art. 43D-F3466-00-00
По запросу
35
CLAMP art. 43D-F15A3-00-00
По запросу
36
MAIN SWITCH ASSY art. 1SC-H2510-00-00
По запросу
37
PILOT LIGHT ASSY 1 art. 1SC-H4301-00-00
По запросу
38
PILOT LIGHT ASSY 2 art. 1SC-H4302-00-00
По запросу
39
PILOT LIGHT ASSY 3 art. 1SC-H4305-00-00
По запросу
40
STOP SWITCH ASSY art. 1SC-H2530-00-00
По запросу
41
DAMPER art. 1SC-F174Y-00-00
По запросу
42
CLAMP art. 1SC-H3595-00-00
По запросу
43
CLAMP art. 1SC-H3596-00-00
По запросу
