модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

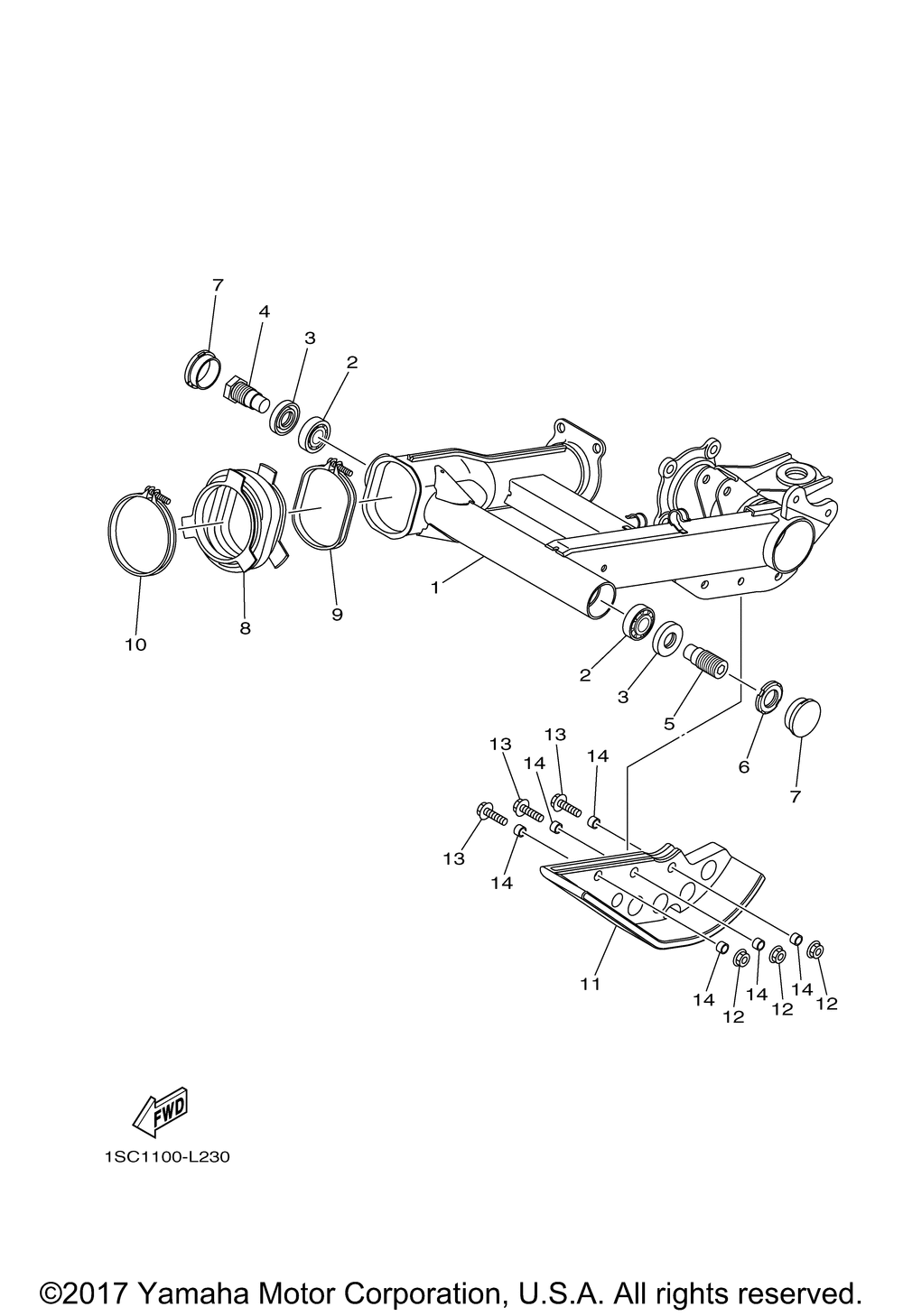

Схема заднего рычага подвески для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
REAR ARM COMP. art. 1SC-F2110-00-00
По запросу
2
BEARING art. 1SC-F2176-00-00
По запросу
3
SEAL 1 art. 1SC-F2358-00-00
По запросу
4
SHAFT, PIVOT 2 art. 1SC-F214H-00-00
По запросу
5
SHAFT, PIVOT art. 1SC-F2141-00-00
По запросу
6
NUT art. 1SC-F2143-00-00
По запросу
7
PLUG art. 1SC-F2417-00-00
По запросу
8
BOOT, RUBBER art. 1SC-F2189-00-00
По запросу
9
CLAMP art. 1SC-F3466-00-00
По запросу
10
CLAMP art. 1SC-F3467-00-00
По запросу
11
COVER art. 1SC-F219X-00-00
По запросу
12
NUT, FLANGE art. 95702-08500-00
от 116 ₽
13
BOLT, FLANGE(replaces 95822-08030-00) art. 95817-08030-00
По запросу
14
COLLAR art. 1SC-F1748-00-00
По запросу
