модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

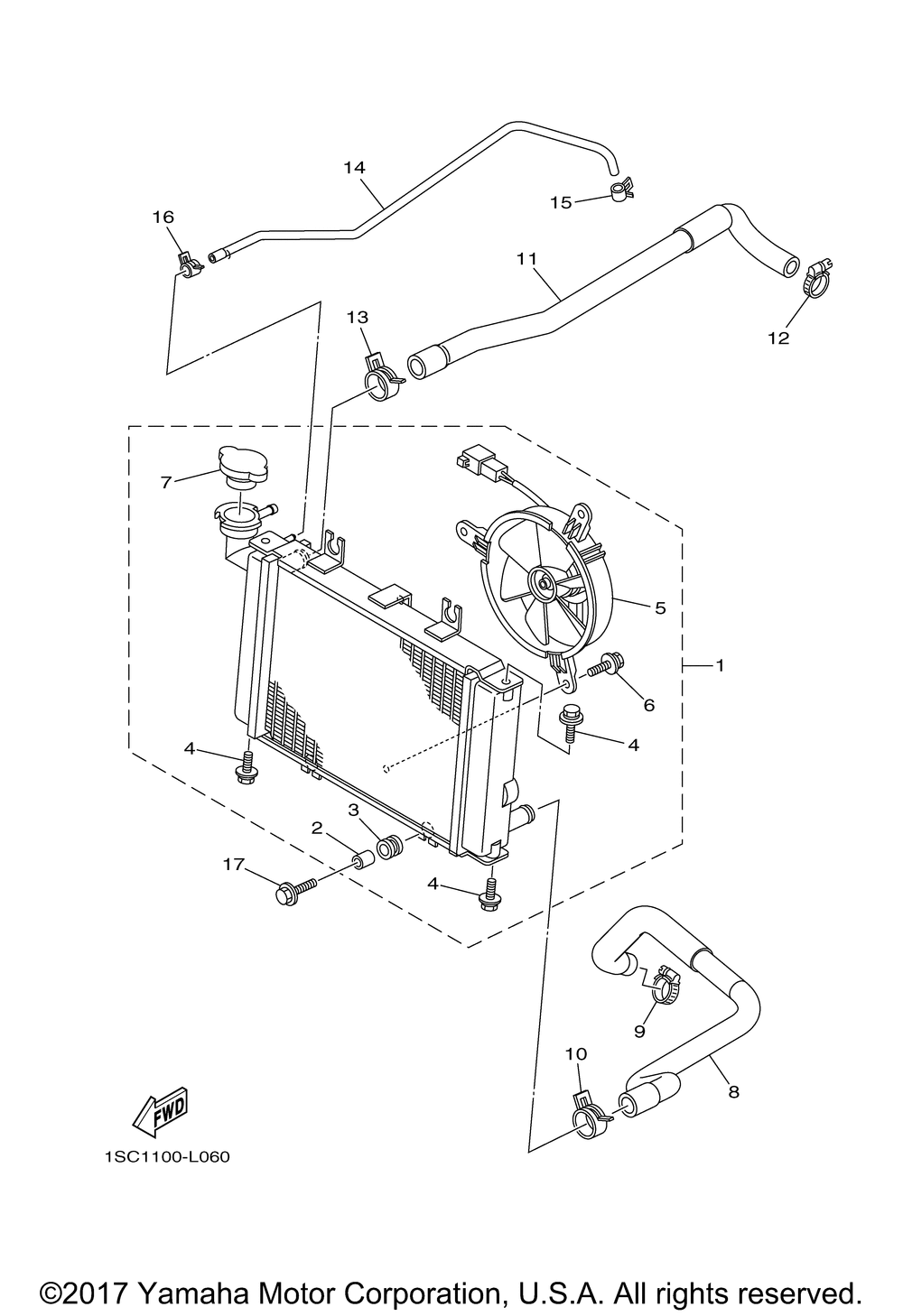

Схема шланга радиатора для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY art. 1SC-E2460-00-00
По запросу
2
COLLAR 1 art. 1SC-E2662-00-00
По запросу
3
GROMMET, ANODE art. 1SC-E1328-00-00
По запросу
4
BOLT, BLOWER HOLDING art. 1SC-E2675-00-00
По запросу
5
BLOWER ASSY art. 1SC-E2405-00-00
По запросу
6
BOLT, BLOWER HOLDING art. 1SC-E2675-00-00
По запросу
7
CAP, RADIATOR art. 1SC-E2462-00-00
По запросу
8
HOSE 1 art. 1SC-E2576-00-00
По запросу
9
CLIP 3 art. 1SC-E2488-00-00
По запросу
10
CLIP 4 art. 1SC-E2489-00-00
По запросу
11
HOSE 2 art. 1SC-E2577-00-00
По запросу
12
CLIP 3 art. 1SC-E2488-00-00
По запросу
13
CLIP 4 art. 1SC-E2489-00-00
По запросу
14
HOSE 3 art. 1SC-E2578-00-00
По запросу
15
CLAMP 1 art. 1SC-E262K-00-00
По запросу
16
CLAMP 2 art. 1SC-E261G-00-00
По запросу
17
BOLT art. 1SC-F1739-00-00
По запросу
