модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

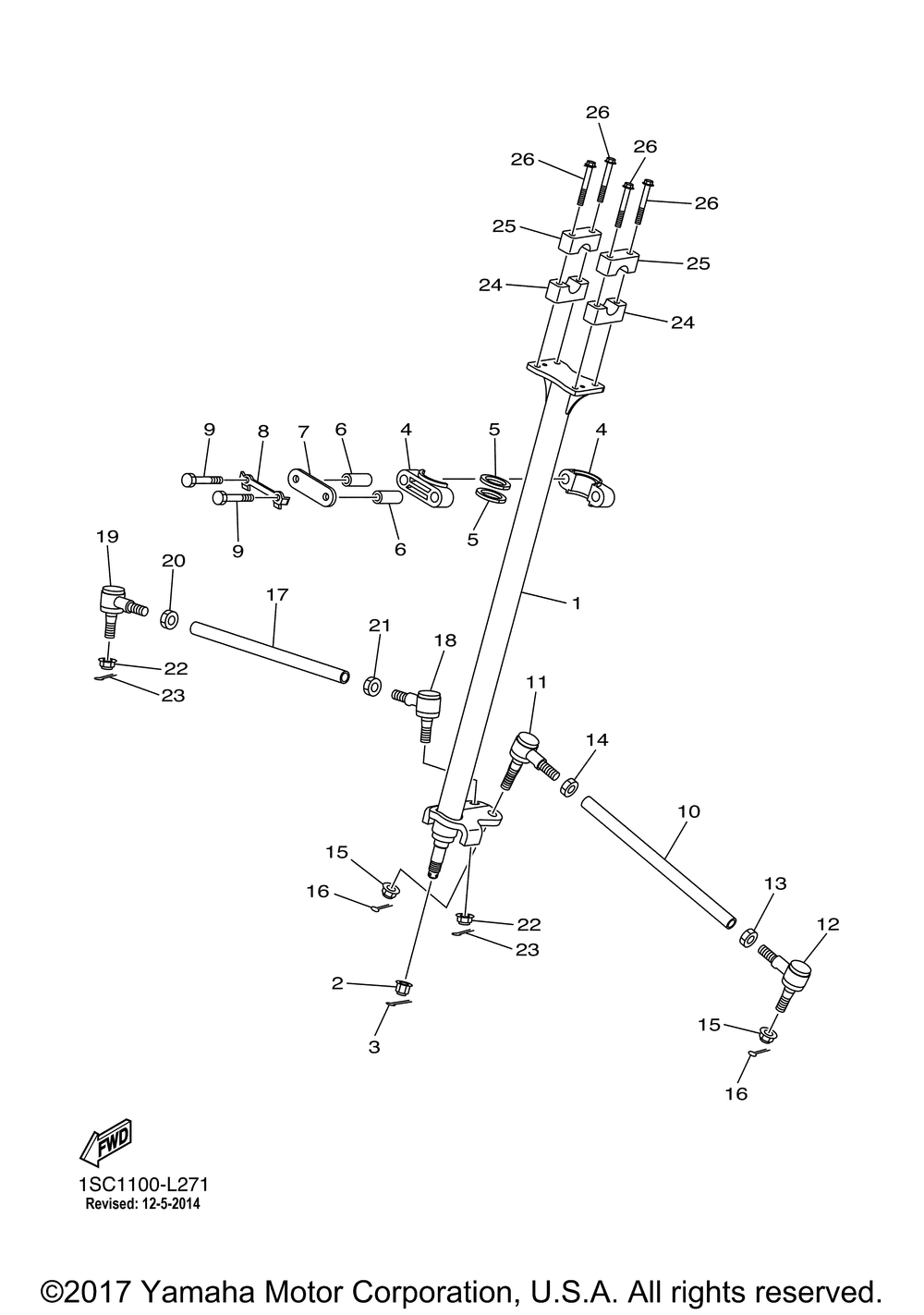

Схема рулевого управления для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
COLUMN, STEERING 2 art. 1SC-F3813-00-00
По запросу
2
NUT 1 art. 43D-F1535-00-00
По запросу
3
Шплинт Yamaha art. 91490-25020-00
По запросу
4
HOLDER, BEARING art. 1SC-F3872-00-00
По запросу
5
SEAL art. 1SC-F3844-00-00
По запросу
6
COLLAR 1 art. 1SC-F3363-00-00
По запросу
7
BRACKET, STEERING LO art. 1SC-F3868-00-00
По запросу
8
PLATE art. 1SC-F3774-00-00
По запросу
9
BOLT,HEXAGON(replaces 97022-08060-00) art. 97017-08060-00
По запросу
10
ROD, TIE art. 1SC-F3831-00-00
По запросу
11
Рулевой наконечник внутренний Yamaha art. 1SC-F3841-00-00
По запросу
12
Рулевой наконечник внешний Yamaha art. 1SC-F3845-00-00
По запросу
13
NUT(replaces 43D-F1791-00-00) art. 90170-10011-00
По запросу
14
NUT art. 43D-F1829-00-00
По запросу
15
NUT art. 43D-F1839-00-00
По запросу
16
Шплинт Yamaha art. 91490-25020-00
По запросу
17
ROD, TIE art. 1SC-F3831-00-00
По запросу
18
Рулевой наконечник внутренний Yamaha art. 1SC-F3841-00-00
По запросу
19
Рулевой наконечник внешний Yamaha art. 1SC-F3845-00-00
По запросу
20
NUT(replaces 43D-F1791-00-00) art. 90170-10011-00
По запросу
21
NUT art. 43D-F1829-00-00
По запросу
22
NUT art. 43D-F1839-00-00
По запросу
23
Шплинт Yamaha art. 91490-25020-00
По запросу
24
HOLDER, HANDLE LOWER art. 1SC-F3442-00-00
По запросу
25
HOLDER, HANDLE UPPER art. 1SC-F3441-00-00
По запросу
26
BOLT, HANDLE art. 1SC-F6225-00-00
По запросу
