модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

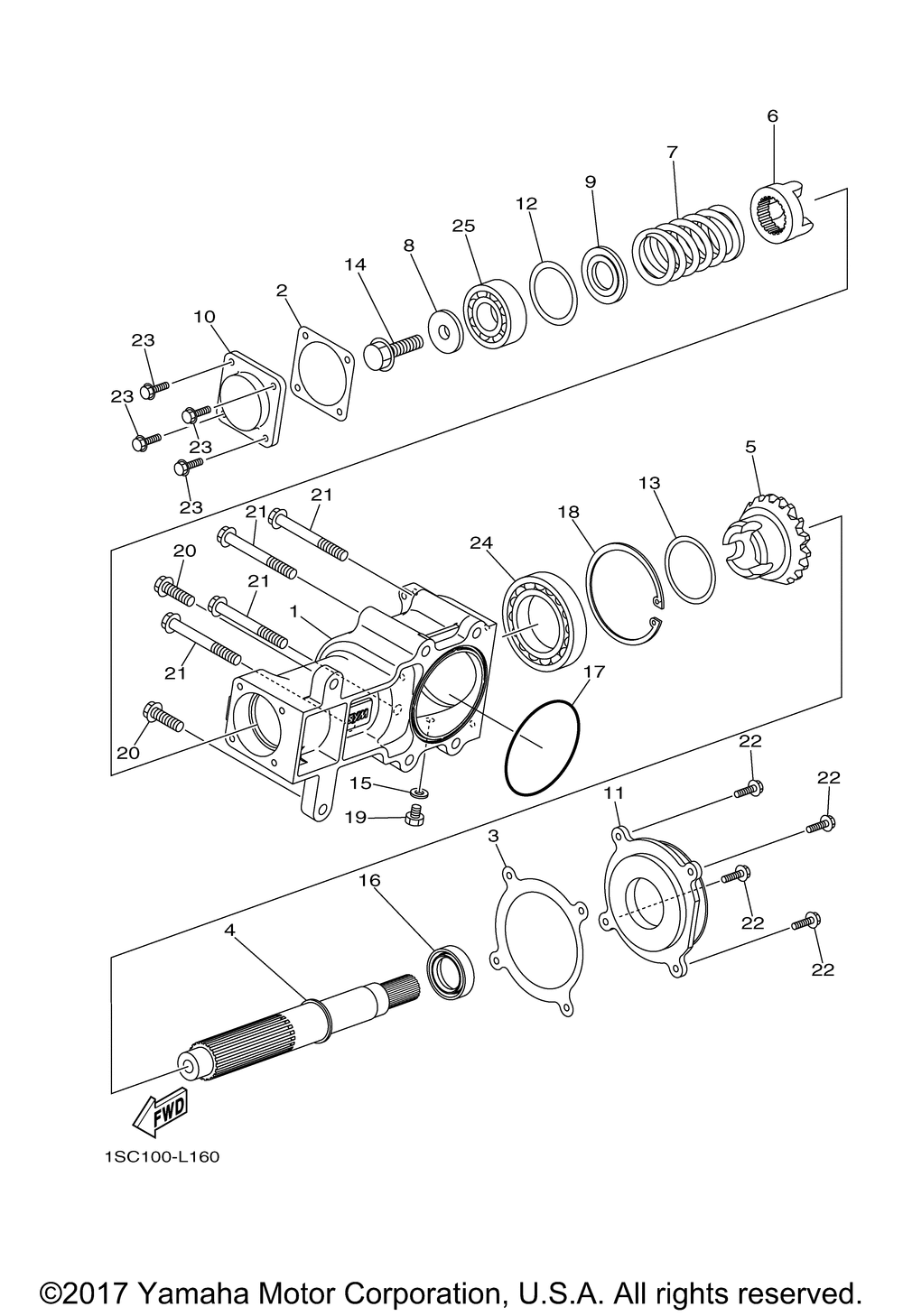

Схема средней передачи привода для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, TRANSFER 1 art. 1SC-E7541-00-00
По запросу
2
GASKET art. 1SC-E7472-00-00
По запросу
3
GASKET, HOUSING CAP art. 1SC-E7519-00-00
По запросу
4
SHAFT, 1 art. 1SC-E761A-00-00
По запросу
5
PINION, DRIVEN art. 1SC-E7552-00-00
По запросу
6
CAM, DRIVEN art. 1SC-E7527-00-00
По запросу
7
SPRING, TRANSMISSION art. 1SC-E7493-00-00
По запросу
8
WASHER art. 1SC-E7648-00-00
По запросу
9
WASHER, BELLEVILLE art. 1SC-E7658-00-00
По запросу
10
CASE, TRANSFER 2 art. 1SC-E7542-00-00
По запросу
11
HOUSING, BEARING art. 1SC-E7551-00-00
По запросу
12
SHIM, THRUST art. 1SC-E7537-00-00
По запросу
13
SHIM art. 1SC-E7687-00-00
По запросу
14
BOLT CAP art. 1SC-E7617-00-00
По запросу
15
GASKET art. 1SC-E7818-00-00
По запросу
16
OIL SEAL 2 art. 1SC-E76G3-00-00
По запросу
17
O-RING art. 1SC-E76F5-00-00
По запросу
18
CIRCLIP 1 art. 1SC-E7424-00-00
По запросу
19
BOLT art. 1SC-E4777-00-00
По запросу
20
BOLT 2 art. 1SC-E3574-00-00
По запросу
21
BOLT art. 1SC-E6777-00-00
По запросу
22
BOLT art. 1SC-E4496-00-00
По запросу
23
BOLT, COVER MOUNTING art. 1SC-E118E-00-00
По запросу
24
JOURNAL art. 1SC-E7412-00-00
По запросу
25
JOURNAL 2 art. 1SC-E7413-00-00
По запросу
