модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

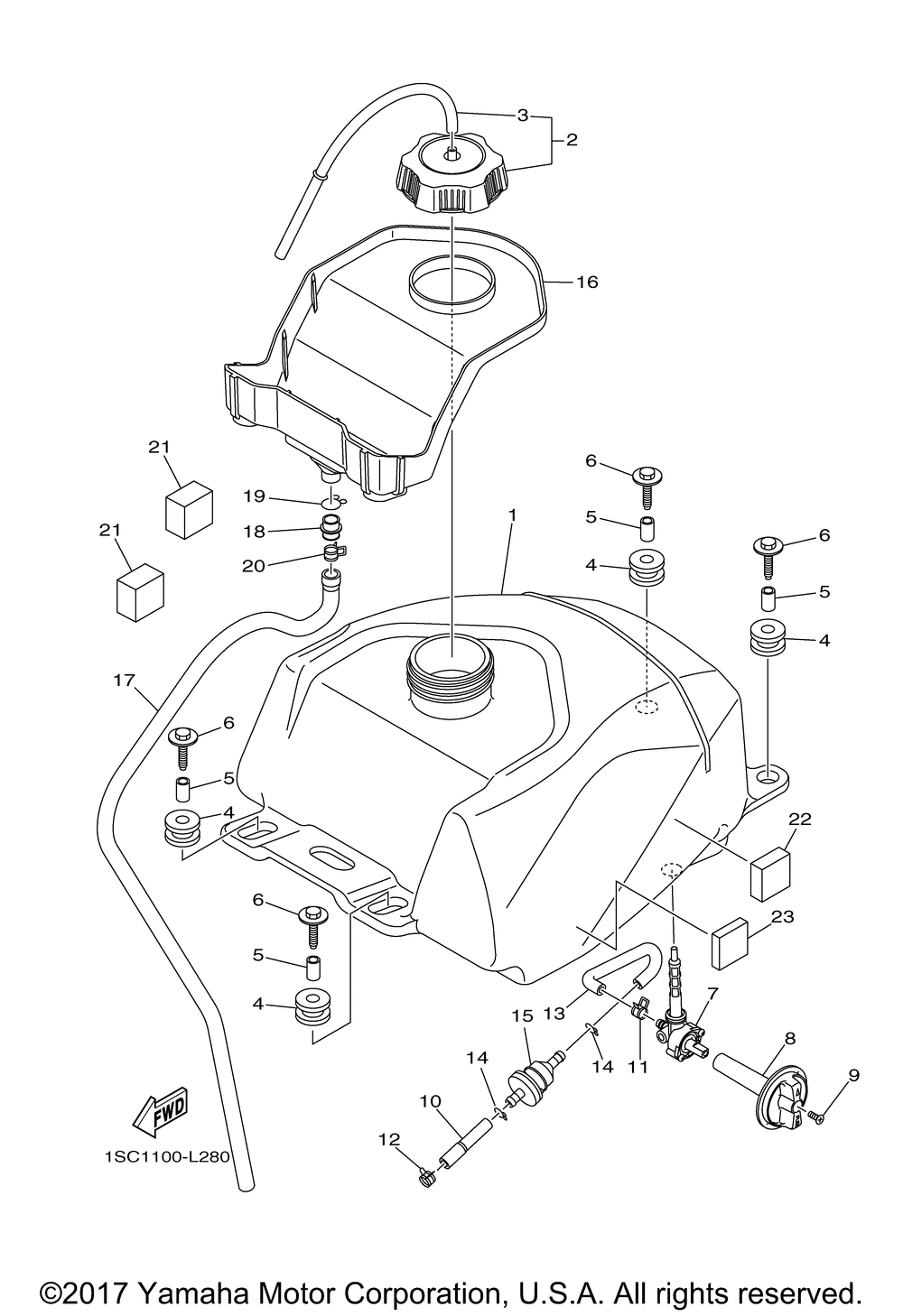

Схема топливного бака для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 1SC-F4110-10-00
По запросу
2
TANK CAP SET art. 1SC-F4670-00-00
По запросу
3
TUBE 1 art. 1SC-F41B4-00-00
По запросу
4
GROMMET art. 43D-F4339-00-00
По запросу
5
COLLAR art. 43D-F412G-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06181-00
По запросу
7
FUEL COCK ASSY 1 art. 1SC-F4500-10-00
По запросу
8
LEVER, COCK art. 1SC-F4524-00-00
По запросу
9
98503-04015-00(replaces 98502-04016-00) art. 98580-04014-00
По запросу
10
TUBE 2 art. 1SC-F41B5-10-00
По запросу
11
CLAMP, FUEL PIPE 1This item has been discontinued and may not be available. Contact us for more information. art. 43D-F4366-00-00
По запросу
12
CLIP art. 1SC-F3447-00-00
По запросу
13
TUBE 3 art. 1SC-F41B6-10-00
По запросу
14
CLIP art. 43D-F411M-00-00
По запросу
15
BODY,FILTER art. 43D-F4561-00-00
По запросу
16
DAMPER, PLATE 1 art. 1SC-F414H-00-00
По запросу
17
TUBE, DRAIN art. 1SC-F417E-00-00
По запросу
18
JOINT art. 1SC-F4478-00-00
По запросу
19
CLIP 1This item has been discontinued and may not be available. Contact us for more information. art. 43D-E449C-00-00
По запросу
20
CLIP art. 1SC-F411M-00-00
По запросу
21
DAMPER art. 1SC-F4665-00-00
По запросу
22
DAMPER art. 1SC-F466M-00-00
По запросу
23
DAMPER, SEAT art. 1SC-F4724-00-00
По запросу
