модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

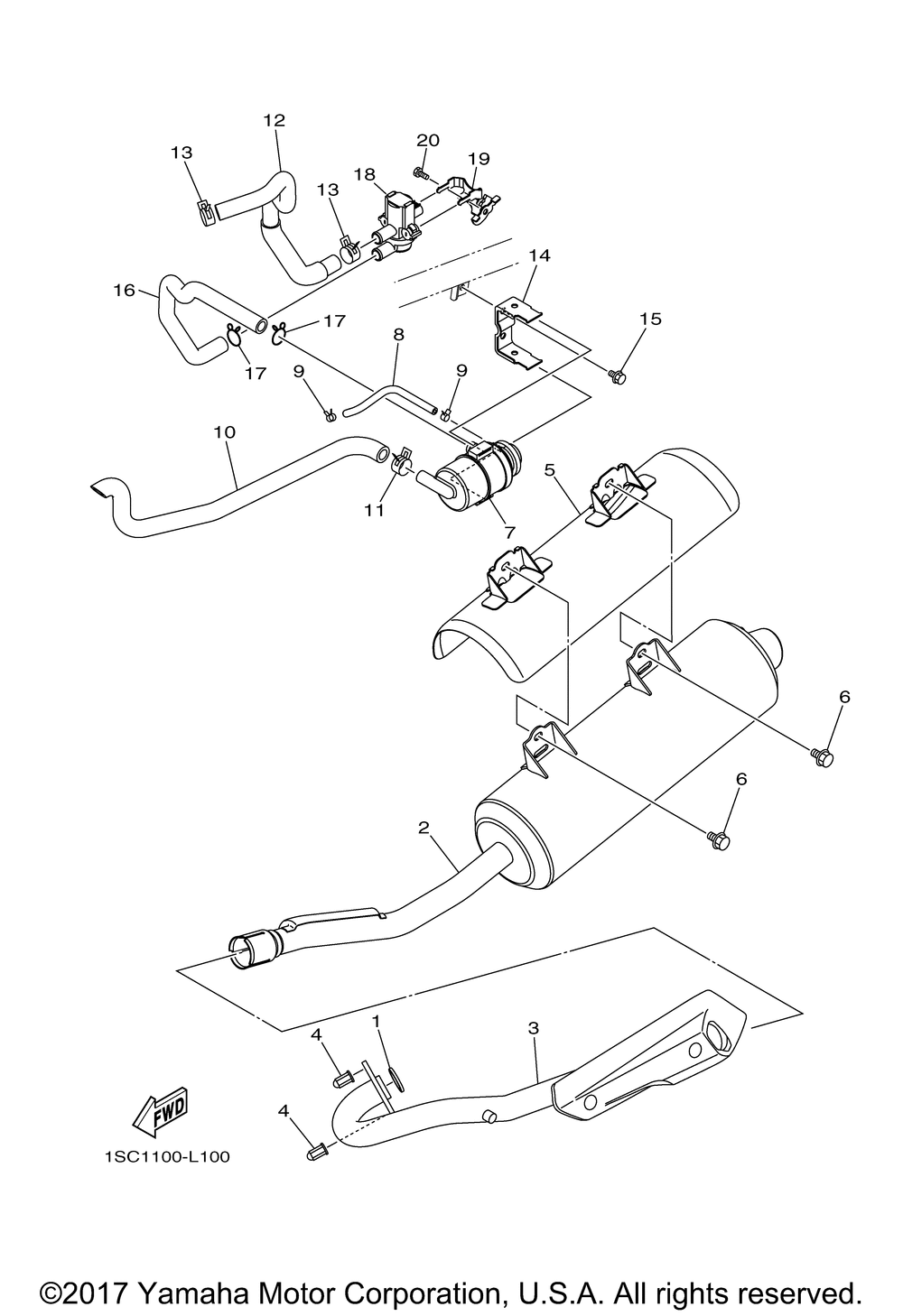

Схема выхлопной системы для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, EXHAUST PIPE art. 1SC-E4613-00-00
По запросу
2
MUFFLER 1 art. 1SC-E4711-00-00
По запросу
3
EXHAUST PIPE ASSY 1 art. 1SC-E4610-00-00
По запросу
4
NUT art. 1SC-E4681-00-00
По запросу
5
PROTECTOR, MUFFLER 1 art. 1SC-E4718-00-00
По запросу
6
Болт с фланцем art. 95817-08016-00
По запросу
7
AIR CUT VALVE ASSY art. 1SC-E4840-00-00
По запросу
8
CONNECTING, TUBE art. 1SC-E481A-00-00
По запросу
9
CLAMP 1 art. 1SC-E262K-00-00
По запросу
10
HOSE, BEND 1 art. 1SC-E4881-00-00
По запросу
11
CLIP art. 1SC-E4937-00-00
По запросу
12
HOSE, BEND 2 art. 1SC-E4882-00-00
По запросу
13
CLIP art. 1SC-E4919-00-00
По запросу
14
BRACKET art. 1SC-E4867-00-00
По запросу
15
Болт с фланцем art. 95817-06012-00
По запросу
16
HOSE, BEND 3 art. 1SC-E4883-00-00
По запросу
17
CLIP art. 1SC-E4919-00-00
По запросу
18
AIR CUT VALVE ASSY(replaces 1SC-E4840-10-00) art. 4B5-14840-00-00
По запросу
19
BRACKET 2 art. 1SC-E4868-00-00
По запросу
20
BOLT, HOLDING art. 1SC-E4162-00-00
По запросу
