модель 2012 года
- Модель Grizzly 300
- Код модели GRIZZLY 300 (YFM30GBL/YFM30GBGR)

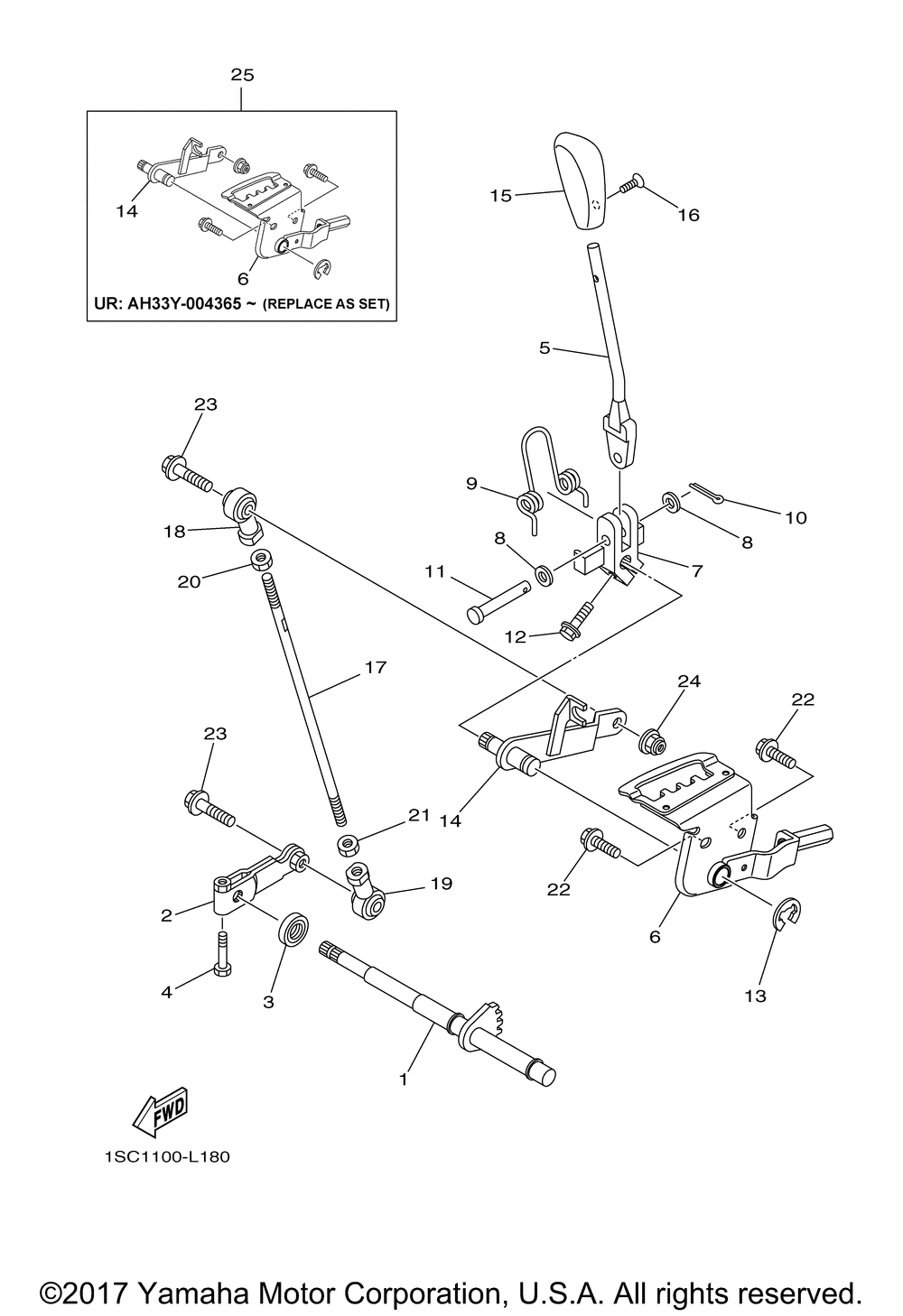

Схема вала переключения передач для GRIZZLY 300 (YFM30GBL/YFM30GBGR)
Схема
Детали
Номер
Наименование детали
Цена
1
SHIFT SHAFT COMP.(replaces 1SC-E8103-00-00) art. 1SC-E8103-01-00
По запросу
2
LEVER, SHIFT 2(replaces 1SC-E8122-00-00) art. 1SC-E8122-01-00
По запросу
3
OIL SEAL art. 1SC-E511A-00-00
По запросу
4
BOLT, HOLDER art. 1SC-E1982-00-00
По запросу
5
LEVER, SHIFT 1 art. 1SC-E8121-00-00
По запросу
6
PLATE, SHIFT ARM art. 1SC-E811A-01-00
По запросу
6
PLATE, SHIFT ARM(replaces 1SC-E811A-00-00) art. 99999-04083-00
По запросу
7
KNOB, SHIFTER art. 1SC-E8164-00-00
По запросу
8
WASHER, SHIFT LEVER art. 1SC-E8194-00-00
По запросу
9
SPRING, SHIFT art. 1SC-E8434-00-00
По запросу
10
Шплинт Yamaha art. 91490-25020-00
По запросу
11
PIN, SHIFT art. 1SC-E8173-00-00
По запросу
12
Болт с фланцем art. 95817-06025-00
По запросу
13
CLIP, SHIFT SHAFT art. 1SC-E8136-00-00
По запросу
14
ARM, SHIFT 2 art. 1SC-E8169-01-00
По запросу
14
PLATE SHIFT ARM SET(replaces 1SC-E8169-00-00) art. 99999-04083-00
По запросу
15
KNOB, SHIFT LEVER art. 1SC-E8174-00-00
По запросу
16
SCREW,FLAT HEAD(replaces 98702-05014-00) art. 98707-05014-00
По запросу
17
ROD, SHIFT(replaces 1SC-E8115-00-00) art. 1SC-E8115-02-00
По запросу
18
JOINT, ROD 1 art. 1SC-E8116-00-00
По запросу
19
JOINT, ROD 2 art. 1SC-E8117-00-00
По запросу
20
(replaces 95302-08700-00) art. 95380-08700-00
По запросу
21
NUT art. 1SC-E7668-00-00
По запросу
22
BOLT,FLANGE(replaces 95822-08016-00) art. 95814-08016-00
По запросу
23
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
24
NUT,U art. 95602-08200-00
По запросу
25
PLATE SHIFT ARM SET art. 99999-04083-00
По запросу
