модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

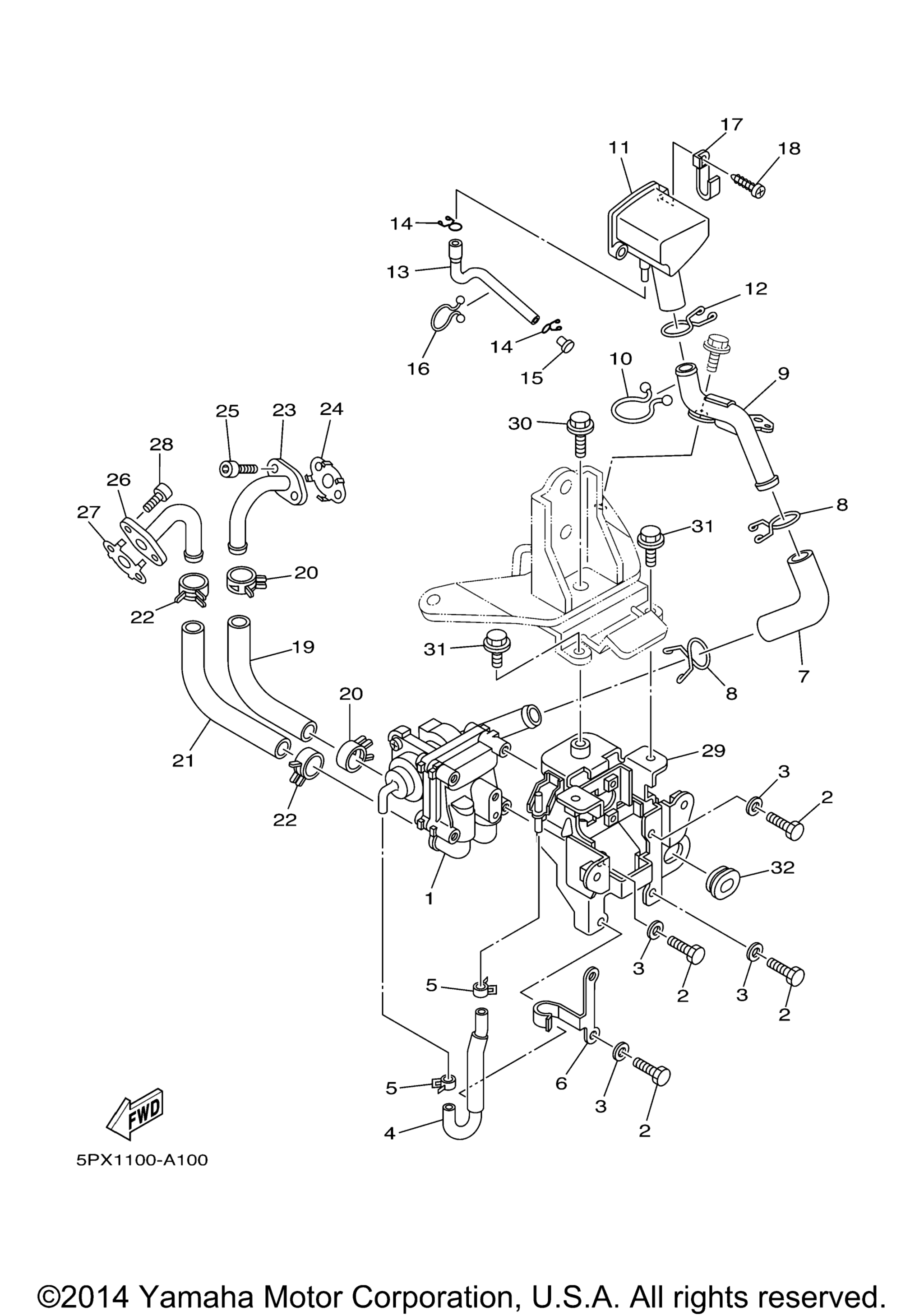

Схема воздушный Induction System для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Air Induction System Assy art. 5PX-14803-00-00
По запросу
2
Bolt, Hexagon art. 97017-05012-00
По запросу
3
Washer, Plate art. 92907-05600-00
По запросу
4
Hose, Vacuum Sensing 1 art. 5PX-13542-01-00
По запросу
5
Clip art. 90467-07093-00
По запросу
6
Stay art. 5PX-14834-00-00
По запросу
7
Hose, Bend 1 art. 5PX-14881-00-00
По запросу
8
Clip art. 90467-18196-00
По запросу
9
Pipe 3 art. 5PX-14873-01-00
По запросу
10
Clamp art. 90464-30040-00
По запросу
11
Resonator art. 5PX-14877-00-00
По запросу
12
Clip art. 90467-18196-00
По запросу
13
Pipe, Drain art. 5PX-1443E-10-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
Plug art. 90338-06134-00
По запросу
16
Clamp art. 90464-25267-00
По запросу
17
Clamp art. 90462-08246-00
По запросу
18
Screw, Tapping art. 97707-60520-00
По запросу
19
Hose, Bend 2 art. 5PX-14882-00-00
По запросу
20
Clip art. 90468-08104-00
По запросу
21
Hose, Bend 3 art. 5PX-14883-00-00
По запросу
22
Clip art. 90468-08104-00
По запросу
23
Pipe 1 art. 5PX-14871-00-00
По запросу
24
Gasket art. 5PX-14815-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
26
Pipe 2 art. 5PX-14872-00-00
По запросу
27
Gasket art. 5PX-14815-00-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
29
Bracket art. 5PX-14867-00-00
По запросу
30
Болт шестигранник с торцевой головкой art. 91317-08020-00
По запросу
31
Болт с фланцем art. 95027-06012-00
По запросу
32
Втулка Yamaha art. 90480-01558-00
По запросу
