модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

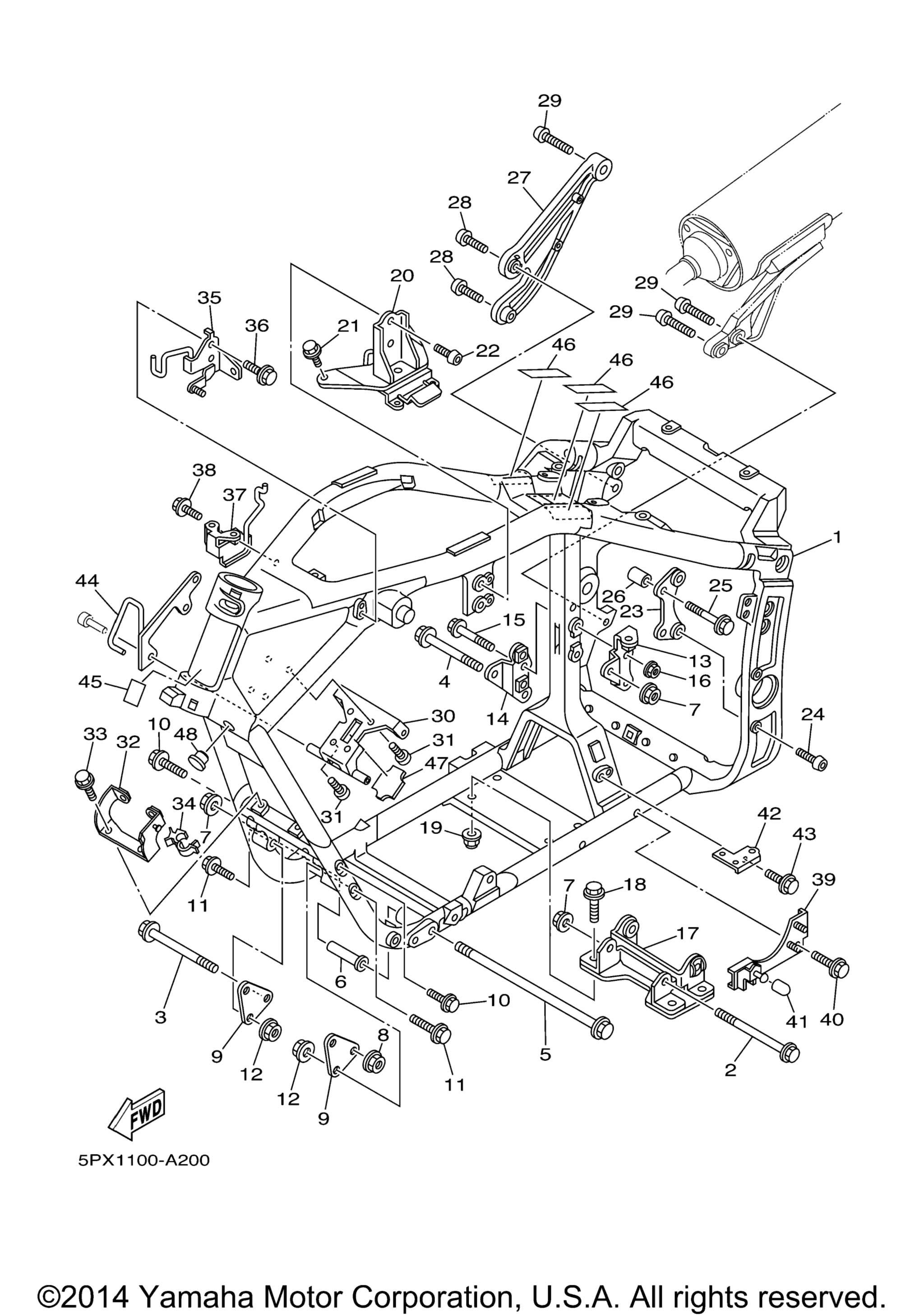

Схема рамы для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 5PX-21110-10-00
По запросу
2
Bolt, Flange art. 90105-12087-00
По запросу
3
Bolt, Flange art. 90105-12016-00
По запросу
4
Bolt, Flange art. 90105-12309-00
По запросу
5
Bolt, Flange art. 90105-126A6-00
По запросу
6
Bolt, Engine Adjusting art. 5PX-21495-01-00
По запросу
7
Nut, Self-Locking art. 95607-12200-00
По запросу
8
Nut, Self-Locking art. 90185-12002-00
По запросу
9
Stay, Engine 5 art. 4WM-21314-00-00
По запросу
10
Bolt, Flange art. 90105-10049-00
По запросу
11
Bolt, Flange art. 90105-10060-00
По запросу
12
Nut, Self-Locking art. 90185-10008-00
По запросу
13
Stay, Engine 2 art. 5PX-21315-00-00
По запросу
14
Stay, Engine 2 art. 5PX-21316-00-00
По запросу
15
Bolt, Flange art. 90105-10737-00
По запросу
16
Гайка Yamaha art. 95607-10200-00
от 420 ₽
17
Stay, Engine 5 art. 5PX-21318-00-00
По запросу
18
Болт Yamaha art. 95817-10030-00
от 725 ₽
19
Гайка Yamaha art. 95607-10200-00
от 420 ₽
20
Stay, Engine 3 art. 5PX-21317-00-00
По запросу
21
Болт с фланцем art. 95817-10025-00
По запросу
22
Bolt, Hex. Socket Button art. 90111-10003-00
По запросу
23
Stay 1 art. 5PX-2137F-00-00
По запросу
24
Bolt, Hex. Socket Button art. 90111-10009-00
По запросу
25
Bolt, Flange art. 90105-10049-00
По запросу
26
Collar art. 90387-10013-00
По запросу
27
Stay, Muffler 1 art. 5PX-21445-00-00
По запросу
28
Bolt, Hex. Socket Button art. 90111-10006-00
По запросу
29
Screw, Pan Head art. 90157-10043-00
По запросу
30
Bracket, Coil art. 99999-03552-00
По запросу
31
Болт Yamaha art. 91317-06025-00
от 368 ₽
32
Bracket, Regulator art. 5PX-2128A-00-00
По запросу
33
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
34
Clamp art. 90464-20191-00
По запросу
35
Holder,Wire 1 art. 5PX-21597-11-00
По запросу
36
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
37
Holder, Wire 2 art. 5PX-21598-00-00
По запросу
38
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
39
Bracket, Horn art. 5PX-21343-00-00
По запросу
40
Bolt, Flange art. 90105-060A0-00
По запросу
41
Stopper, Main Stand art. 3VR-27114-00-00
По запросу
42
Bracket, Switch art. 5PX-21453-00-00
По запросу
43
Болт с фланцем art. 90105-06696-00
По запросу
44
Holder, Cable art. 5PX-21161-00-00
По запросу
45
Seal art. 5PX-21268-00-00
По запросу
46
Seal art. 5PX-21269-00-00
По запросу
47
Sheet 1 art. 5PX-21266-00-00
По запросу
48
Plug art. 90338-16148-00
По запросу
