модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

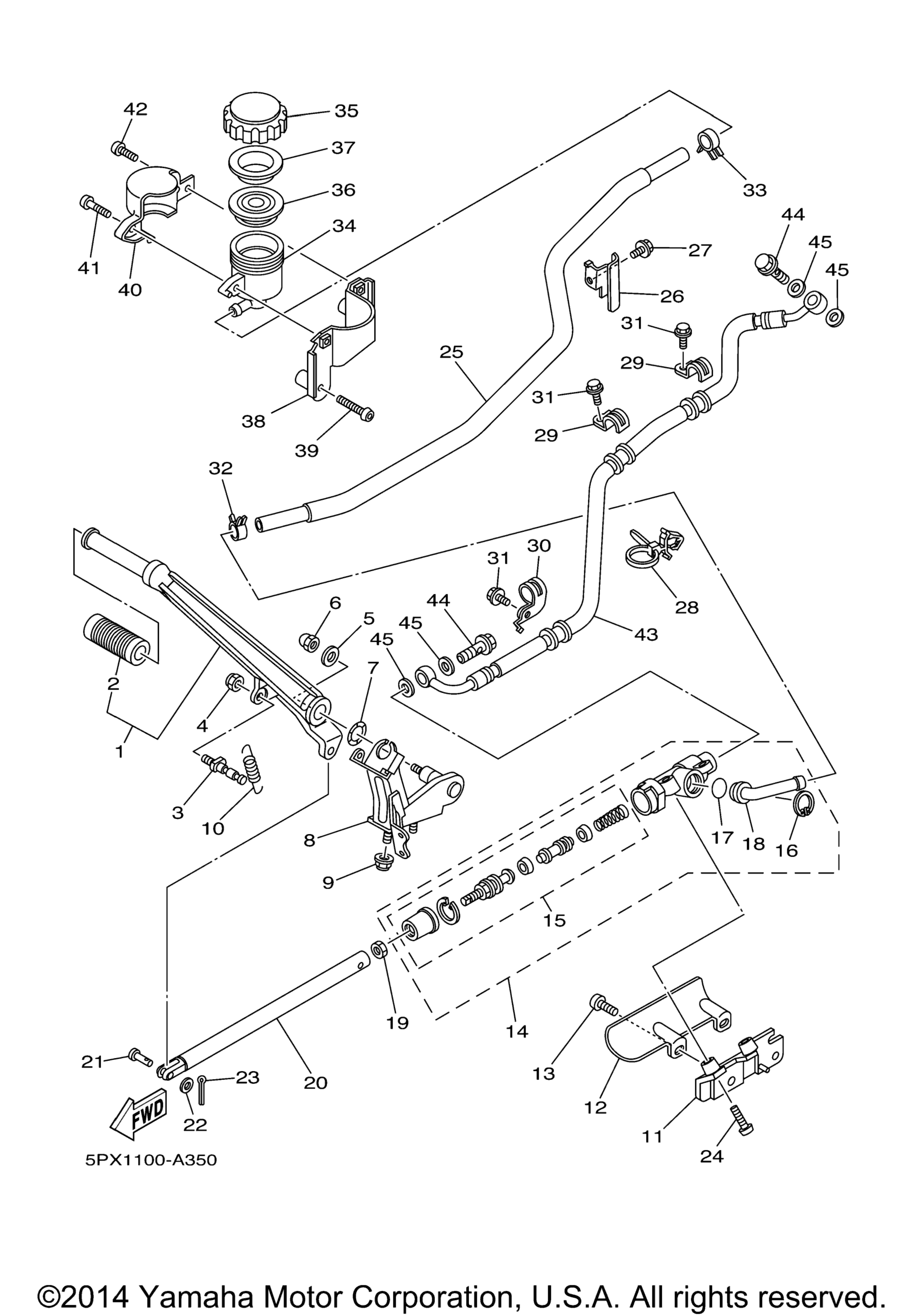

Схема заднего главного цилиндра тормоза для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 5PX-27200-20-00
По запросу
2
. .Cover, Shift Pedal art. 4NK-18113-10-00
По запросу
3
Pin, Pedal Crank art. 5EB-27813-00-00
По запросу
4
Nut, U art. 95680-08100-00
По запросу
5
Washer, Plate art. 90201-087F0-00
По запросу
6
Nut, Crown art. 90176-08063-00
По запросу
7
Washer, Wave art. 90206-14086-00
По запросу
8
Bracket 4 art. 5PX-2741L-00-00
По запросу
9
Гайка Yamaha art. 90185-08169-00
По запросу
10
Spring, Tension art. 90506-20009-00
По запросу
11
Bracket, Master Cylinder art. 5PX-25867-00-00
По запросу
12
Кожух заднего тормозного цилиндра Yamaha art. 5PX-27491-00-00
от 1 848 ₽
13
Bolt, Button Head art. 92014-08020-00
По запросу
14
Rear Master Cylinder Assy art. 4NK-2583V-00-00
По запросу
15
. .Cylinder Kit, Master art. 1FK-W0042-50-00
По запросу
16
. .Circlip art. 2VN-25866-00-00
По запросу
17
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
18
. .Joint art. 3LD-2582A-00-00
По запросу
19
Nut art. 95317-08700-00
По запросу
20
Joint art. 5PX-27222-10-00
По запросу
21
Pin art. 91701-06018-00
По запросу
22
Шайба Yamaha art. 92907-06200-00
от 168 ₽
23
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
24
Bolt, Button Head art. 92014-08030-00
По запросу
25
Hose, Reservoir art. 5PX-25895-01-00
По запросу
26
Holder, Fuel Pipe art. 5PX-21374-00-00
По запросу
27
Bolt, Flange art. 95027-06010-00
По запросу
28
Хомут с фиксатором art. 90464-10112-00
По запросу
29
Holder, Brake Hose 2 art. 3XV-25876-00-00
По запросу
30
Holder, Brake Hose 5 art. 5PX-2588F-00-00
По запросу
31
Болт с фланцем art. 90105-06696-00
По запросу
32
Clip art. 90467-14057-00
По запросу
33
Clip art. 90467-13133-00
По запросу
34
Tank, Reservoir art. 47X-25894-00-00
По запросу
35
Cap, Reservoir art. 2KF-25852-50-00
По запросу
36
Diaphragm, Reservoir art. 360-25854-01-00
По запросу
37
Bush, Diaphragm art. 2GU-25855-00-00
По запросу
38
Holder, Reserve Tank art. 5PX-2582E-00-00
По запросу
39
Bolt, Button Head art. 92017-06035-00
По запросу
40
Cover, Reservoir Tank art. 5PX-25888-00-00
По запросу
41
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
42
Bolt, Hex. Socket Button art. 92017-06016-00
По запросу
43
Hose, Brake 4 art. 5PX-2581J-00-00
По запросу
44
Болт, штуцер art. 90401-10159-00
По запросу
45
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
