модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

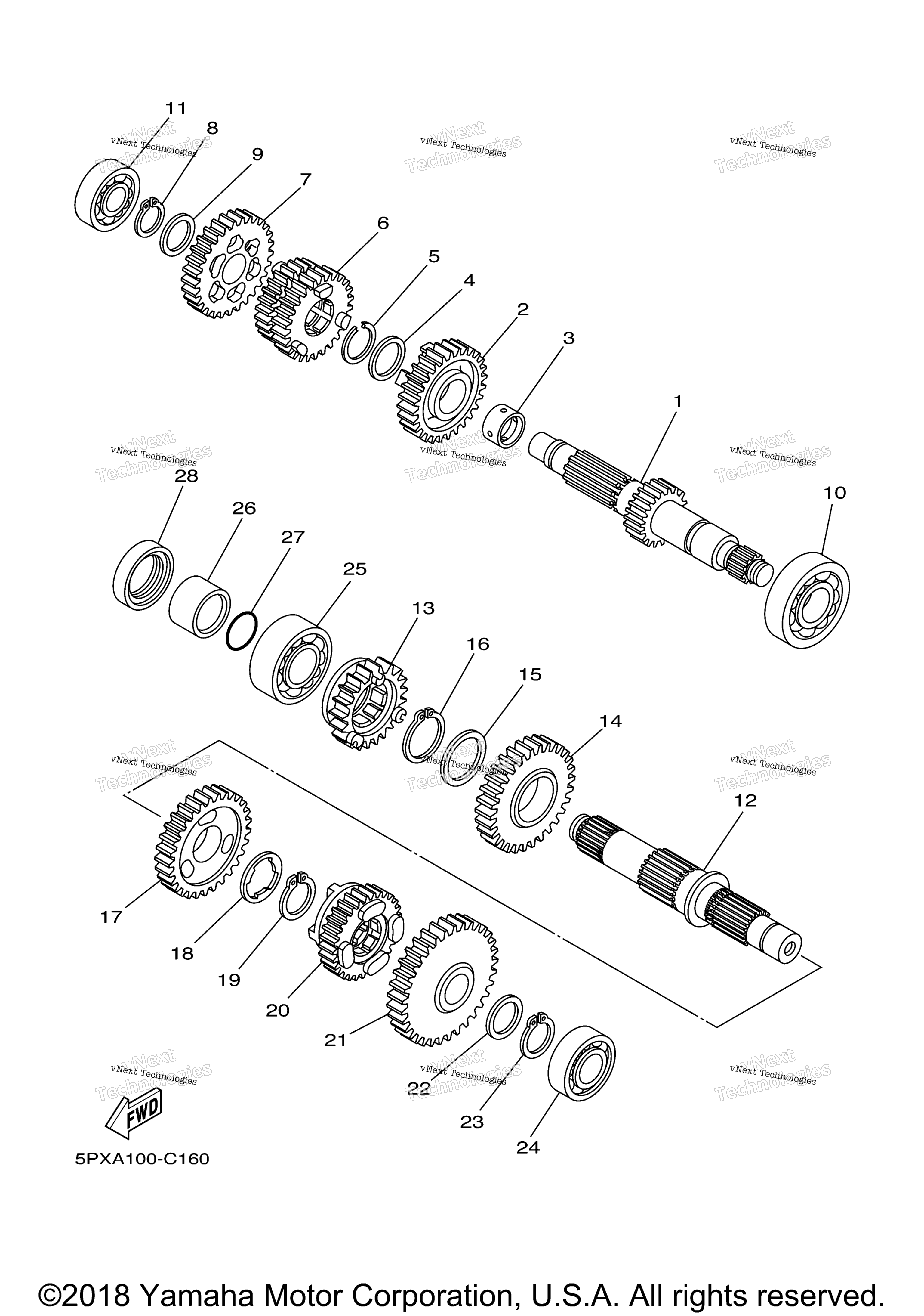

Схема трансмиссии для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (16T) art. 5VN-17411-00-00
По запросу
2
Gear, 4Th Pinion (31T) art. 5PX-17141-20-00
По запросу
3
Collar art. 90387-281T8-00
По запросу
4
Washer art. 90209-25013-00
По запросу
5
Circlip art. 93440-28062-00
По запросу
6
Gear, 2Nd Pinion (25T/19T) art. 5PX-17121-00-00
По запросу
7
Gear, 5Th Pinion (30T) art. 5PX-17151-00-00
По запросу
8
Circlip art. 93410-23056-00
По запросу
9
Washer, Plate art. 90201-232K5-00
По запросу
10
Bearing art. 93306-37806-00
По запросу
11
Bearing art. 93306-30441-00
По запросу
12
Axle, Drive art. 4WM-17421-00-00
По запросу
13
Gear, 5Th Wheel (24T) art. 5PX-17251-00-00
По запросу
14
Gear, 2Nd Wheel (30T) art. 4NK-17221-01-00
По запросу
15
Washer art. 90209-32231-00
По запросу
16
Circlip art. 93440-34025-00
По запросу
17
Gear, 3Rd Wheel (29T) art. 4NK-17231-01-00
По запросу
18
Washer art. 90209-27192-00
По запросу
19
Circlip art. 93440-30077-00
По запросу
20
Gear, 4Th Wheel (24T) art. 5PX-17241-01-00
По запросу
21
Gear, 1St Wheel (38T) art. 5PX-17211-00-00
По запросу
22
Washer, Plate (0.9T) art. 90201-256K6-00
По запросу
23
Circlip art. 93410-25017-00
По запросу
24
Bearing art. 93306-20550-00
По запросу
25
Bearing art. 93305-20607-00
По запросу
26
Collar art. 90387-3015P-00
По запросу
27
.O-Ring art. 93210-30660-00
По запросу
28
Oil Seal art. 93103-38184-00
По запросу
