модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

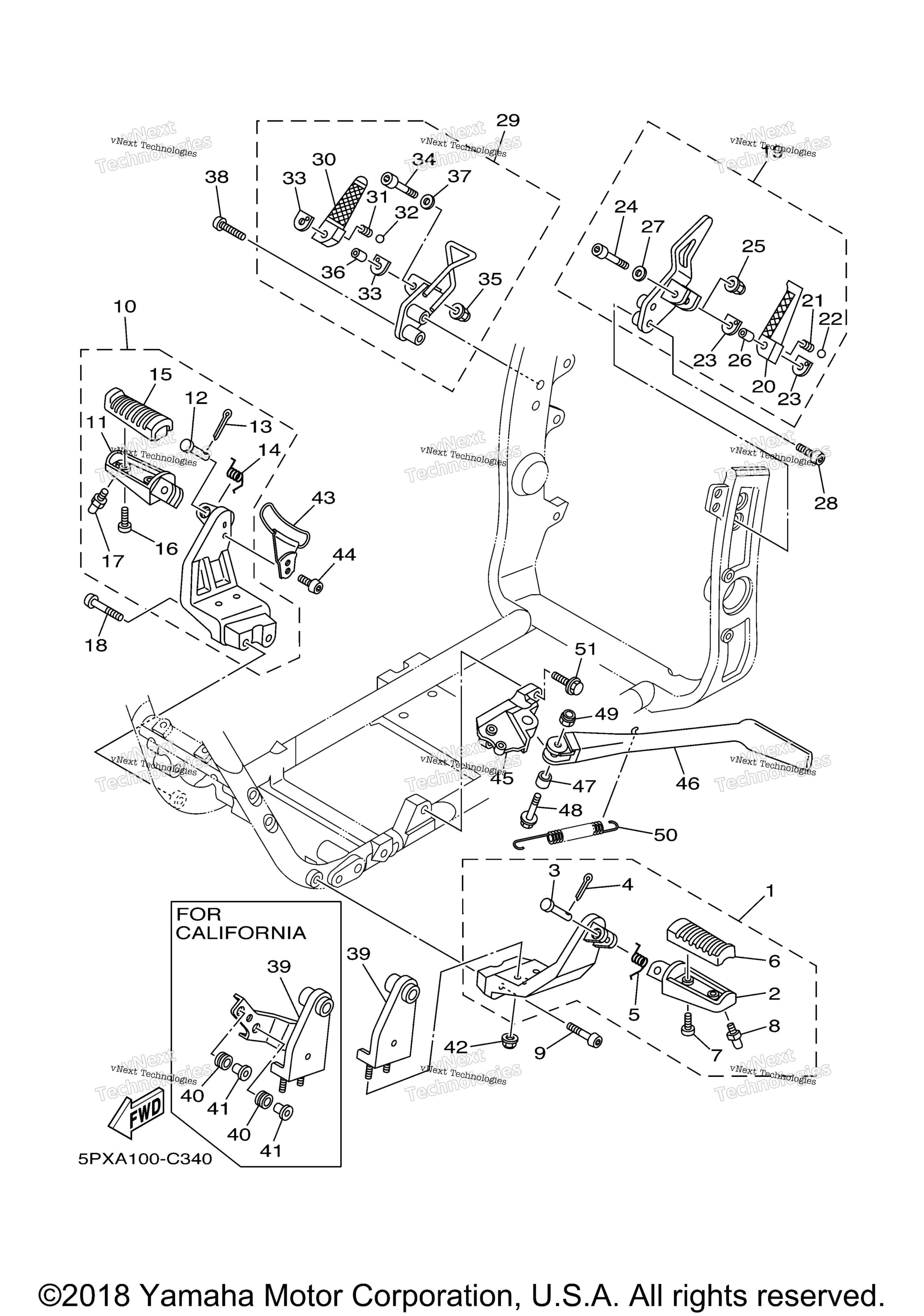

Схема подножки и подставки для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 5PX-27410-10-00
По запросу
2
. Footrest art. 4BH-27451-01-00
По запросу
3
. .Pin art. 91701-08035-00
По запросу
4
Шплинт Yamaha art. 91490-25020-00
По запросу
5
. Spring, Torsion art. 90508-20572-00
По запросу
6
. Cover, Footrest art. 4BP-27413-00-00
По запросу
7
. Screw, Pan Head art. 98507-05014-00
По запросу
8
. .Bolt art. 5PX-27435-29-00
По запросу
9
Bolt, Button Head art. 92014-10050-00
По запросу
10
Front Footrest Assy (Right) art. 5PX-27420-10-00
По запросу
11
. Footrest art. 4BH-27461-01-00
По запросу
12
. .Pin art. 91701-08035-00
По запросу
13
Шплинт Yamaha art. 91490-25020-00
По запросу
14
. Spring, Torsion art. 90508-20572-00
По запросу
15
. Cover, Footrest art. 4BP-27413-00-00
По запросу
16
. Screw, Pan Head art. 98507-05014-00
По запросу
17
. .Bolt art. 5PX-27435-29-00
По запросу
18
Bolt, Button Head art. 92014-10050-00
По запросу
19
Rear Footrest Assy 1 art. 5PX-27430-12-00
По запросу
20
. .Footrest, Rear 1 art. 5PX-27431-10-00
По запросу
21
. Spring, Compression art. 90501-15001-00
По запросу
22
. Ball art. 93501-04011-00
По запросу
23
. .Washer, Special art. 5PX-27437-00-00
По запросу
24
. .Bolt art. 91380-06040-00
По запросу
25
. .Nut, U Flange art. 95604-06200-00
По запросу
26
. Collar art. 36Y-83913-01-00
По запросу
27
. .Washer, Plate art. 90201-066G5-00
По запросу
28
Bolt, Hex. Socket Button art. 90111-10010-00
По запросу
29
Rear Footrest Assy 2 art. 5PX-27440-10-00
По запросу
30
. .Footrest, Rear 2 art. 5PX-27441-10-00
По запросу
31
. Spring, Compression art. 90501-15001-00
По запросу
32
. Ball art. 93501-04011-00
По запросу
33
. .Washer, Special art. 2NT-27437-00-00
По запросу
34
. .Bolt art. 91380-06040-00
По запросу
35
. .Nut, U Flange art. 95604-06200-00
По запросу
36
. Collar art. 36Y-83913-01-00
По запросу
37
. .Washer, Plate art. 90201-066G5-00
По запросу
38
Bolt, Hex. Socket Button art. 90111-10011-00
По запросу
39
Bracket 3 UR CA 5PXB art. 5PX-27443-10-00
По запросу
39
Bracket 3 UR 49 5PXA art. 5PX-27443-00-00
По запросу
40
Grommet UR CA 5PXB art. 90480-13163-00
По запросу
41
Collar UR CA 5PXB art. 90387-062L2-00
По запросу
42
Гайка Yamaha art. 90185-08169-00
По запросу
43
Guide, Plate art. 5PX-2721A-10-00
По запросу
44
Bolt, Button Head art. 92017-06010-00
По запросу
45
Bracket, Side Stand art. 5PX-27321-00-00
По запросу
46
Stand, Side art. 5PX-27311-00-00
По запросу
47
Collar art. 90387-1215U-00
По запросу
48
Bolt, Flange art. 90105-12018-00
По запросу
49
Nut, Self-Locking art. 90185-12119-00
По запросу
50
Spring, Tension art. 90506-35003-00
По запросу
51
Болт Yamaha art. 95817-10030-00
от 725 ₽
