модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

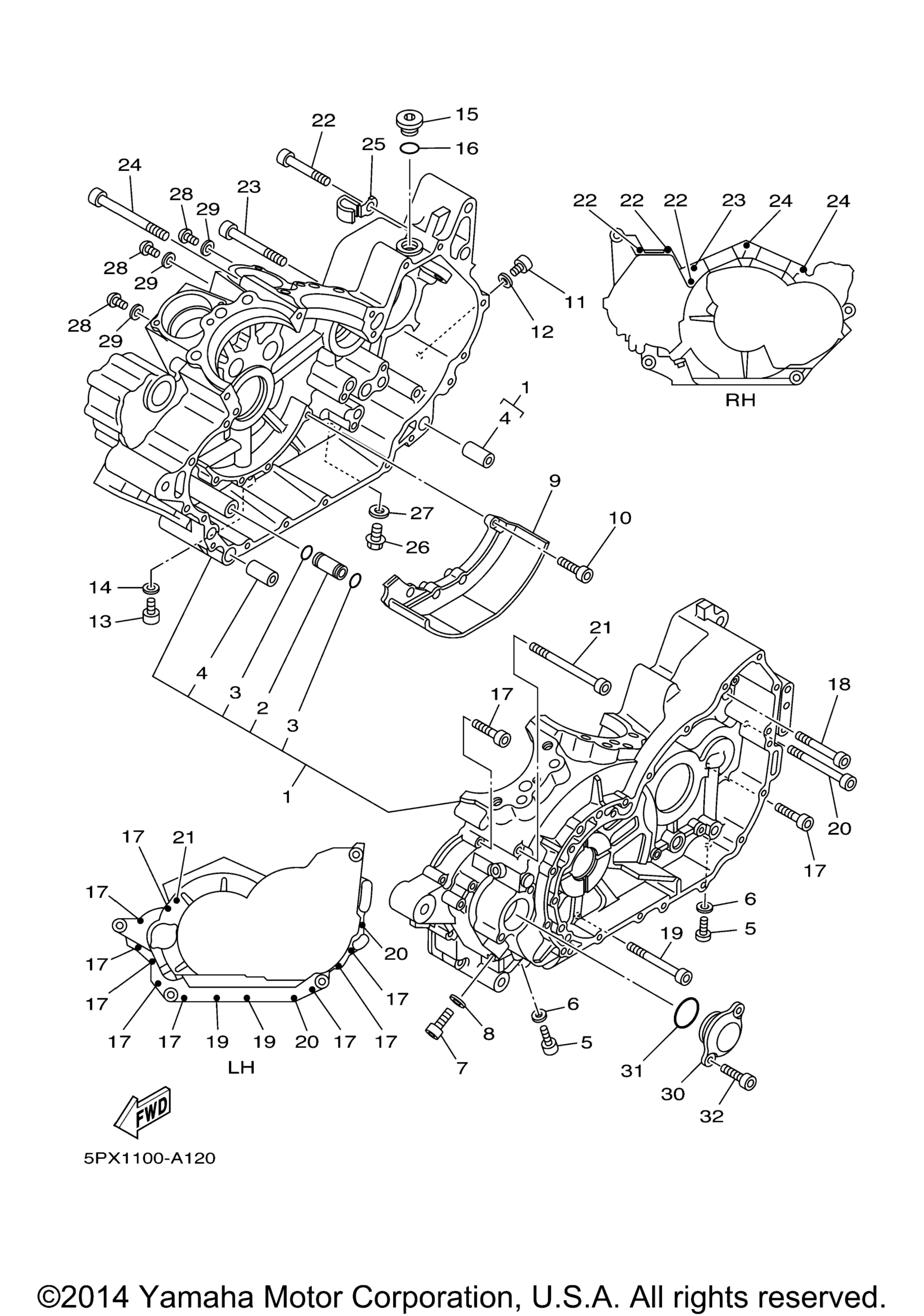

Схема картера для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 5VN-15100-20-00
По запросу
2
. .Nozzle 1 art. 4WM-15138-00-00
По запросу
3
. O-Ring art. 93210-10001-00
По запросу
4
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
5
Bolt, Hexagon Socket Head art. 91314-05010-00
По запросу
6
Gasket art. 90430-05126-00
По запросу
7
Bolt, Hexagon Socket Head art. 91314-08012-00
По запросу
8
Gasket art. 90430-08119-00
от 578 ₽
9
Plate, Baffle 1 art. 4WM-15123-00-00
По запросу
10
Болт art. 91317-06020-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-05010-00
По запросу
12
Gasket art. 90430-05126-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-08012-00
По запросу
14
Gasket art. 90430-08119-00
от 578 ₽
15
Plug art. 5PX-15189-00-00
По запросу
16
O-Ring art. 93210-22382-00
По запросу
17
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
18
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06075-00
По запросу
20
Bolt art. 91317-06085-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-06105-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
23
Bolt art. 91314-08080-00
По запросу
24
Bolt, Hexagon Socket Head art. 91314-08100-00
По запросу
25
Clamp art. 90465-08037-00
По запросу
26
Bolt, Flg.(Small Head) art. 95024-08012-00
По запросу
27
Gasket art. 90430-08119-00
от 578 ₽
28
.Bolt, Button Head art. 92014-05010-00
По запросу
29
Gasket art. 90430-05126-00
По запросу
30
Cover, Cap art. 5VN-15417-00-00
По запросу
31
Кольцо резиновое Yamaha art. 93210-36769-00
По запросу
32
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
