модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

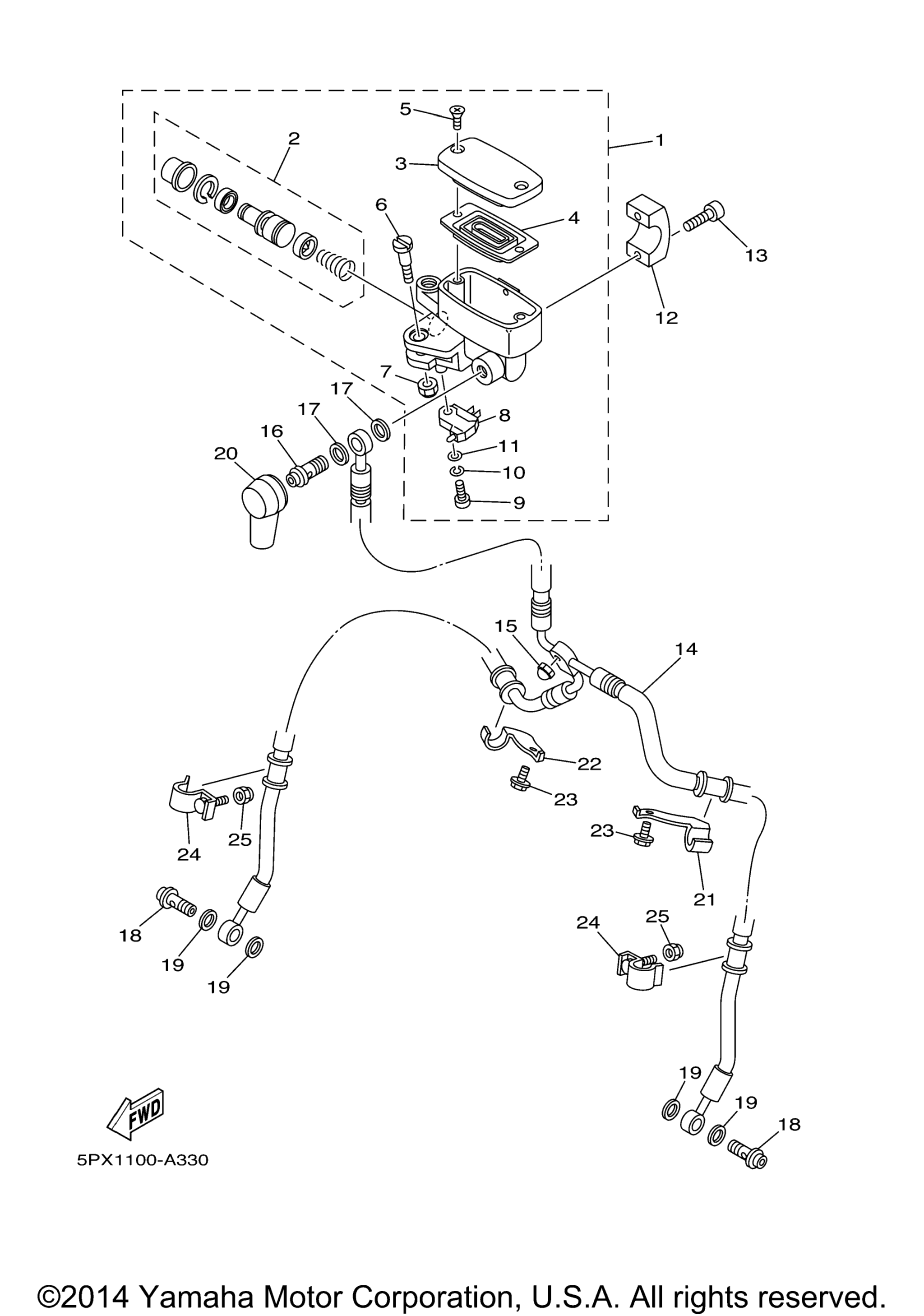

Схема переднего главного цилиндра тормоза для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5PX-W2587-01-00
По запросу
2
. .Cylinder Kit, Master art. 5PX-W0041-00-00
По запросу
3
. .Reservoir Cap Set art. 4NK-W2585-01-00
По запросу
4
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
5
. .Screw art. 3D8-2589H-10-00
По запросу
6
. .Bolt, Lever art. 4NK-2589F-00-00
По запросу
7
. Nut, U art. 95604-06100-00
По запросу
8
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
9
. Screw, Pan Head art. 98511-04012-00
По запросу
10
Шайба Yamaha art. 92990-04100-00
от 168 ₽
11
. Washer, Plate art. 92990-04600-00
По запросу
12
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
14
Hose, Brake 1 art. 5PX-25872-10-00
По запросу
15
Nut, Crown art. 95307-06800-00
По запросу
16
Bolt, Union art. 90401-10172-00
По запросу
17
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
18
Bolt, Union art. 90401-10172-00
По запросу
19
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
20
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
21
Holder, Brake Hose art. 5PX-25886-00-00
По запросу
22
Holder, Brake Hose art. 5PX-25887-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
24
Holder, Brake Hose 1 art. 5PX-25875-00-00
По запросу
25
Nut, Crown art. 95307-06800-00
По запросу
