модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

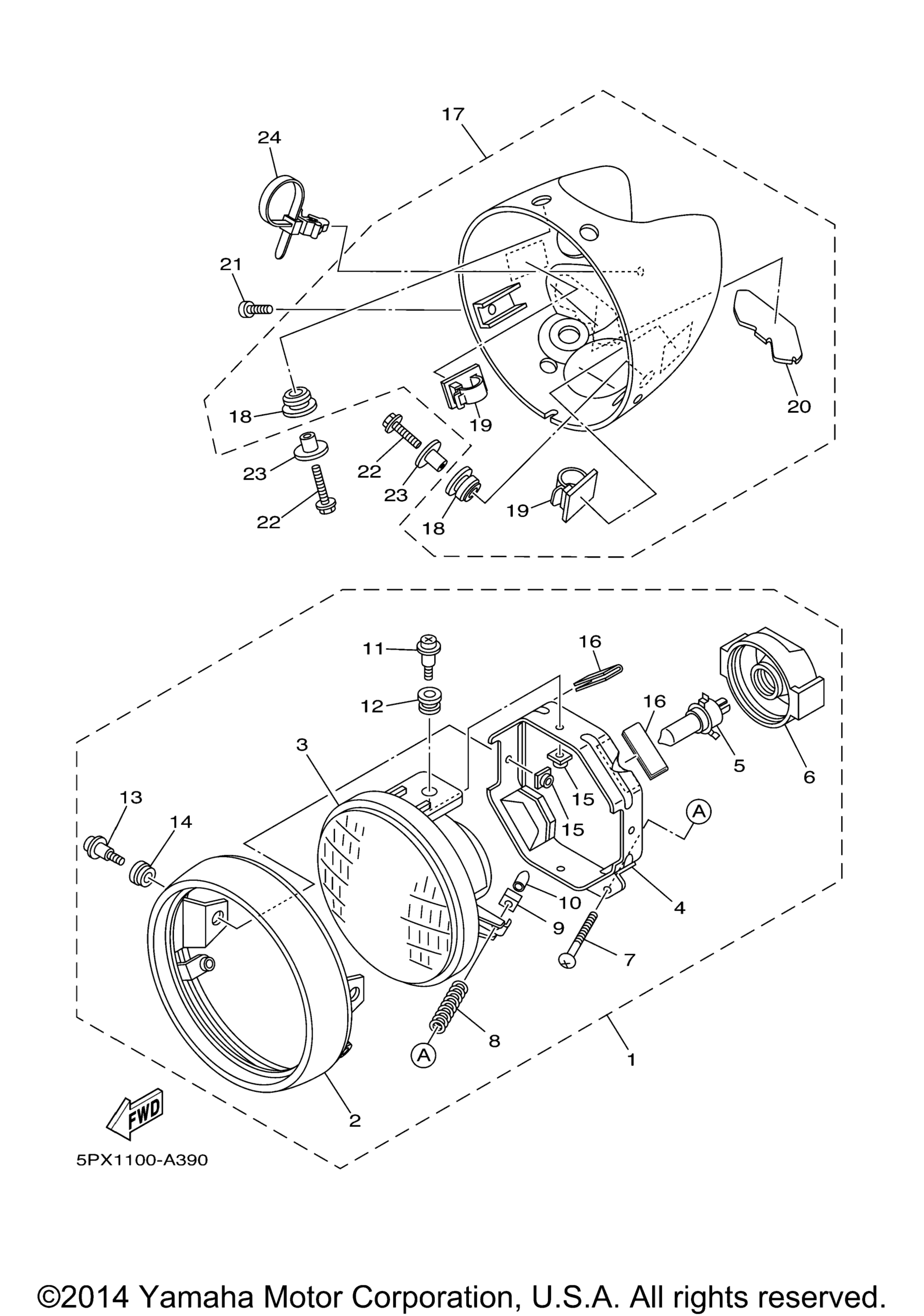

Схема фары для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Unit Assy art. 5PX-84310-01-00
По запросу
2
. .Rim, Headlight art. 5PX-84315-00-00
По запросу
3
. .Lens Assy art. 5PX-84320-00-00
По запросу
4
. .Stay, Headlight 1 art. 5PX-84318-00-00
По запросу
5
. . Bulb (12V-60/55W) (H4) HALOGEN art. 8V0-84314-10-00
По запросу
6
. .Cover, Socket art. 5PX-84397-00-00
По запросу
7
. .Screw, Rim Adjusting art. 5PX-84331-00-00
По запросу
8
. .Spring, Screw art. 5PX-84332-00-00
По запросу
9
. .Nut, Adjusting art. 5PX-84334-00-00
По запросу
10
. .Cap,1 art. 5PX-84385-00-00
По запросу
11
. .Screw, Rim Fitting art. 5PX-84325-00-00
По запросу
12
. .Grommet art. 5PX-84354-00-00
По запросу
13
. .Screw, Rim Fitting art. 5PX-84125-00-00
По запросу
14
. .Grommet art. 5PX-84352-00-00
По запросу
15
. .Nut art. 5PX-84317-00-00
По запросу
16
. .Seal art. 5PX-21669-01-00
По запросу
17
Body Assy art. 5PX-84330-00-00
По запросу
18
Втулка амортизирующая Yamaha art. 5PX-84366-00-00
от 630 ₽
19
. Clamp art. 90464-13185-00
По запросу
20
. .Plate, Guide art. 5PX-8413G-00-00
По запросу
21
Screw, Bind art. 98980-05014-00
По запросу
22
Болт Yamaha art. 95027-06025-00
от 473 ₽
23
Collar art. 90387-06175-00
По запросу
24
Хомут с фиксатором art. 90464-10112-00
По запросу
