модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

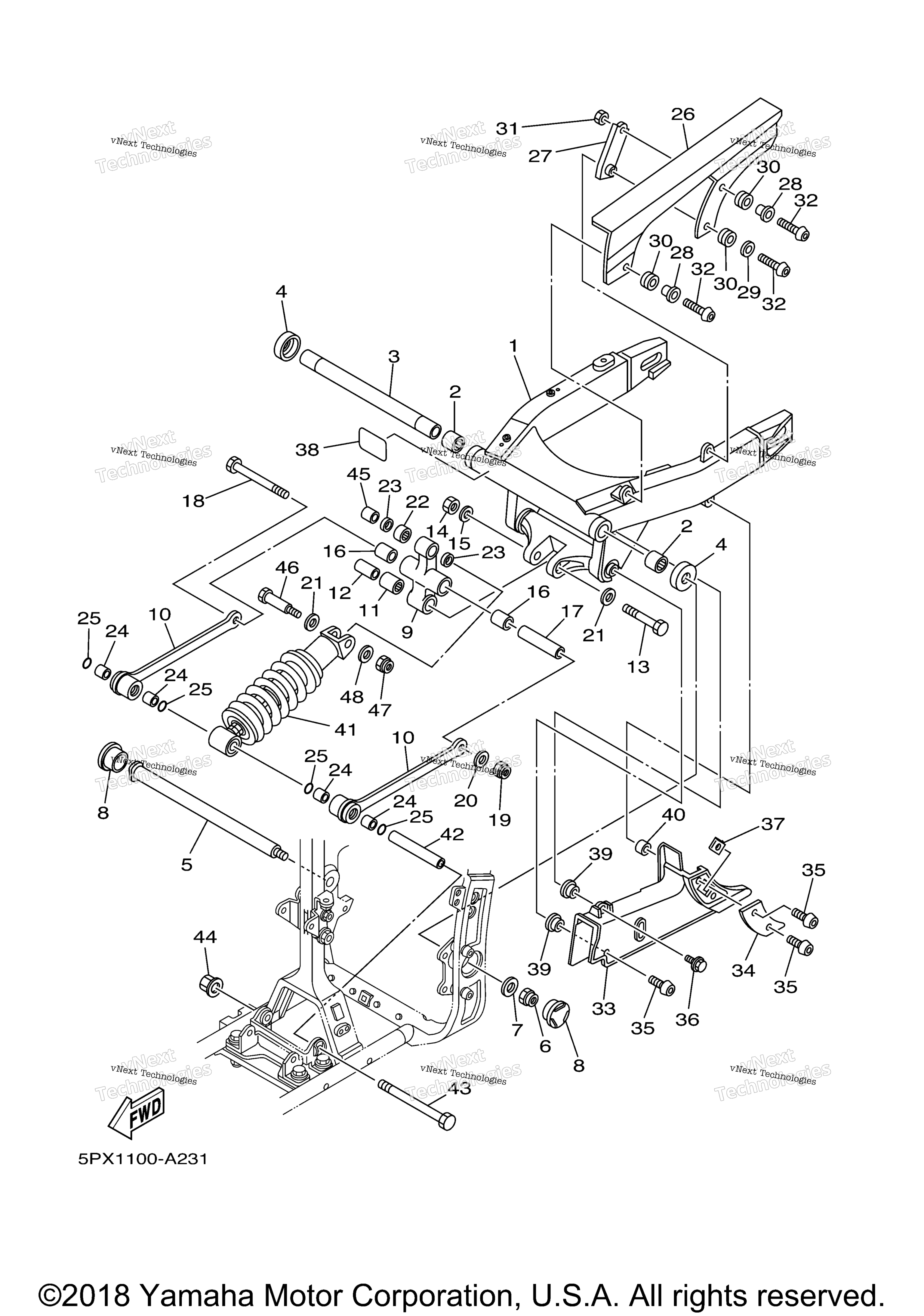

Схема задней части ARM SUSPENSION для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 5PX-22110-00-00
По запросу
2
Bearing art. 93317-42550-00
По запросу
3
Bush art. 5PX-22184-00-00
По запросу
4
Cover, Thrust 1 art. 5JJ-22128-00-00
По запросу
5
Shaft, Pivot art. 5PX-22141-10-00
По запросу
6
Nut, Self-Locking art. 90185-18009-00
По запросу
7
Washer, Plate art. 90201-18264-00
По запросу
8
Cover art. 4KM-2219X-00-00
По запросу
9
Arm, Relay art. 5PX-2217A-00-00
По запросу
10
Arm 1 art. 4WM-2217M-10-00
По запросу
11
Подшипник Yamaha art. 93317-42060-00
По запросу
12
Collar art. 90387-122J6-00
По запросу
13
Bolt art. 90101-12002-00
По запросу
14
Nut, U art. 95617-12100-00
По запросу
15
Washer, Plate art. 90201-124E4-00
По запросу
16
Bearing art. 93317-41761-00
По запросу
17
Collar art. 90387-126T1-00
По запросу
18
Bolt art. 90101-12673-00
По запросу
19
Nut, U art. 95617-12100-00
По запросу
20
Washer, Plate art. 90201-126A7-00
По запросу
21
Washer, Plate art. 90201-13013-00
По запросу
22
Bearing art. 93317-31771-00
По запросу
23
Сальник Yamaha art. 93109-17071-00
от 935 ₽
24
Bush, Bimetal Formed art. 90384-18157-00
По запросу
25
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
26
Case, Chain art. 5PX-22311-00-00
По запросу
27
Stay, Chain Case art. 5PX-2213J-01-00
По запросу
28
Манжета art. 90387-06648-00
По запросу
29
Washer, Plate art. 90201-06095-00
По запросу
30
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
31
Гайка Yamaha art. 95317-06600-00
По запросу
32
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
33
Case, Chain 2 art. 5PX-22312-00-00
По запросу
34
Plate, Guide 1 art. 5PX-22341-00-00
По запросу
35
Screw art. 90149-06298-00
По запросу
36
Bolt, With Washer art. 90119-06001-00
По запросу
37
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
38
Seal art. 4DN-21268-00-00
По запросу
39
.Collar art. 90387-065T2-00
По запросу
40
Collar art. 90387-06106-00
По запросу
41
Shock Absorber Assy, Rear art. 5PX-22210-20-00
По запросу
42
Collar art. 90387-1214E-00
По запросу
43
Bolt art. 90101-12695-00
По запросу
44
Nut, Self-Locking art. 95607-12200-00
По запросу
45
Collar art. 90387-127W0-00
По запросу
46
Bolt art. 90101-10659-00
По запросу
47
Nut, U art. 95617-10100-00
По запросу
48
Шайба, пластина art. 90201-101J1-00
По запросу
