модель 2004 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCSC) CA

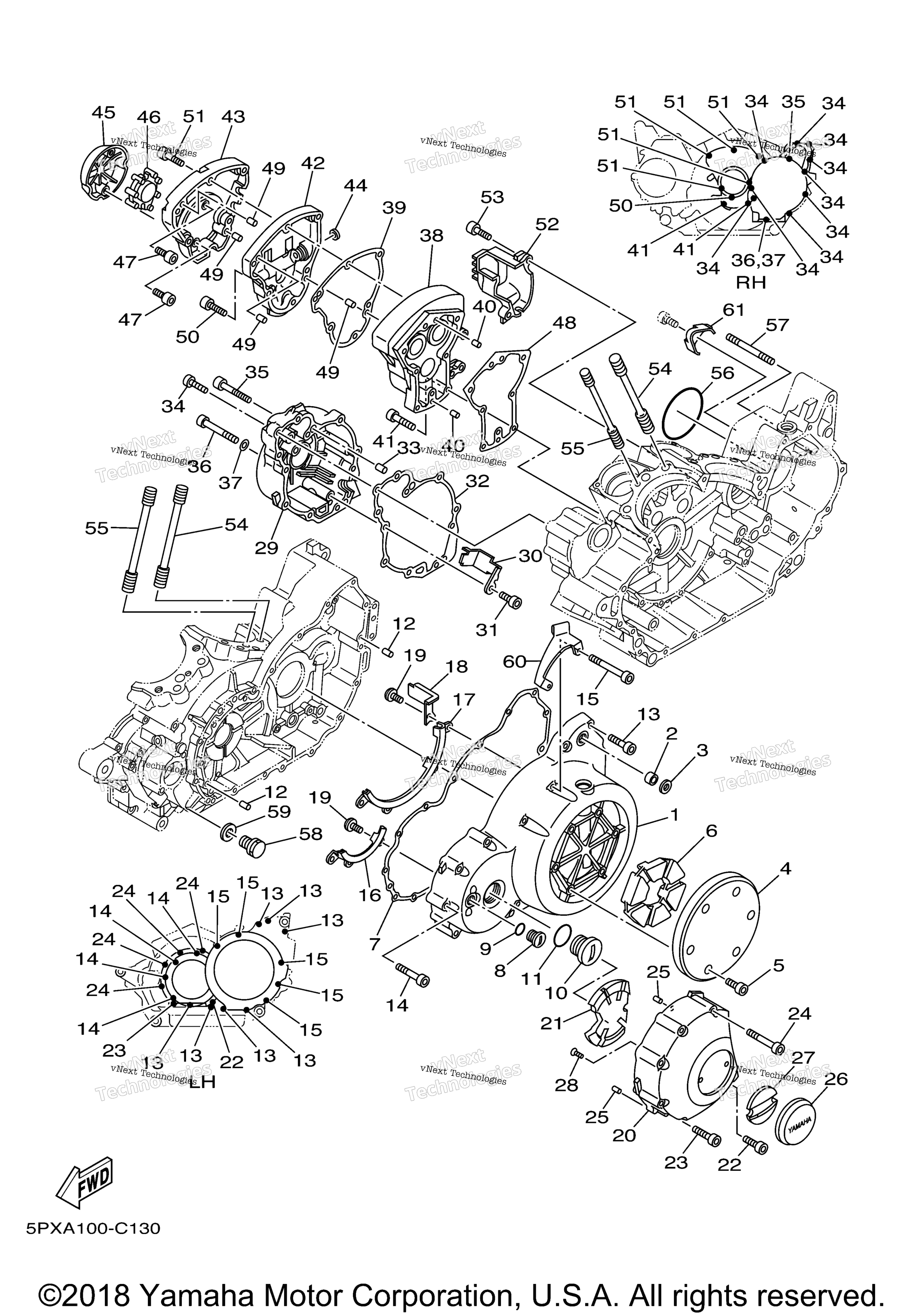

Схема крышки картера 1 для ROAD STAR WARRIOR (XV17PCSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 5PX-15411-00-00
По запросу
2
Bearing art. 93317-11287-00
По запросу
3
Сальник Yamaha art. 93102-12224-00
По запросу
4
Cover, Air Cleaner art. 5PX-15414-00-00
По запросу
5
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
6
Damper 1 art. 5PX-1542A-00-00
По запросу
7
Gasket, Crankcase Cover 1 INCL. IN CLUTCH PLATE KIT art. 5VN-15451-00-00
По запросу
8
Заглушка, прямой винт art. 90340-14117-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
10
Plug, Straight Screw art. 90340-32080-00
По запросу
11
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
12
Палец Yamaha art. 99530-10114-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06070-00
По запросу
16
Guide 1 art. 4WM-15142-00-00
По запросу
17
Guide art. 4WM-15143-00-00
По запросу
18
Clamp 2 art. 4WM-15484-00-00
По запросу
19
Screw art. 90149-06187-00
По запросу
20
Cover 2 art. 5PX-15423-00-00
По запросу
21
Damper 2 art. 4WM-15326-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
24
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
25
Палец Yamaha art. 91808-16023-00
По запросу
26
Cover, Generator 2 art. 5PX-15425-00-00
По запросу
27
Damper 1 art. 4WM-15316-00-00
По запросу
28
Screw, Countersunk art. 98707-05012-00
По запросу
29
Cover, Crankcase 2 art. 5PX-15421-00-00
По запросу
30
Guide, Inlet art. 4WM-15377-00-00
По запросу
31
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
32
Gasket, Crankcase Cover 2 art. 5PX-15461-02-00
По запросу
33
Палец Yamaha art. 99530-10114-00
По запросу
34
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
35
Bolt, Hexagon Socket Head art. 91314-06050-00
По запросу
36
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
37
Шайба Yamaha art. 90430-06014-00
По запросу
38
Cover, Crankcase 3 art. 5PX-15431-00-00
По запросу
39
Gasket, Crankcase Cover 3 art. 5YU-15462-01-00
По запросу
40
.Pin, Dowel art. 93606-10227-00
По запросу
41
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
42
Cover, Decomp art. 5PX-12278-00-00
По запросу
43
Cover, Shifter art. 5PX-15429-00-00
По запросу
44
Oil Seal art. 93109-08803-00
По запросу
45
Cover, Cap 2 art. 5PX-15427-00-00
По запросу
46
Damper 3 art. 4WM-15335-00-00
По запросу
47
Bolt, Button Head art. 92017-06010-00
По запросу
48
Gasket, Decompression art. 5PX-12286-00-00
По запросу
49
.Pin, Dowel art. 93606-10227-00
По запросу
50
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
51
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
52
Cover, Decomp Lever art. 5PX-12275-00-00
По запросу
53
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
54
Bolt, Stud art. 90116-12240-00
По запросу
55
Bolt, Stud art. 90116-10344-00
По запросу
56
O-Ring art. 93210-750A1-00
По запросу
57
Bolt, Stud art. 90116-08065-00
По запросу
58
Сливная пробка Yamaha art. 90340-14132-00
По запросу
59
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
60
Holder, Clutch Cable art. 5PX-15441-00-00
По запросу
61
Cover art. 5PX-15413-00-00
По запросу
