модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

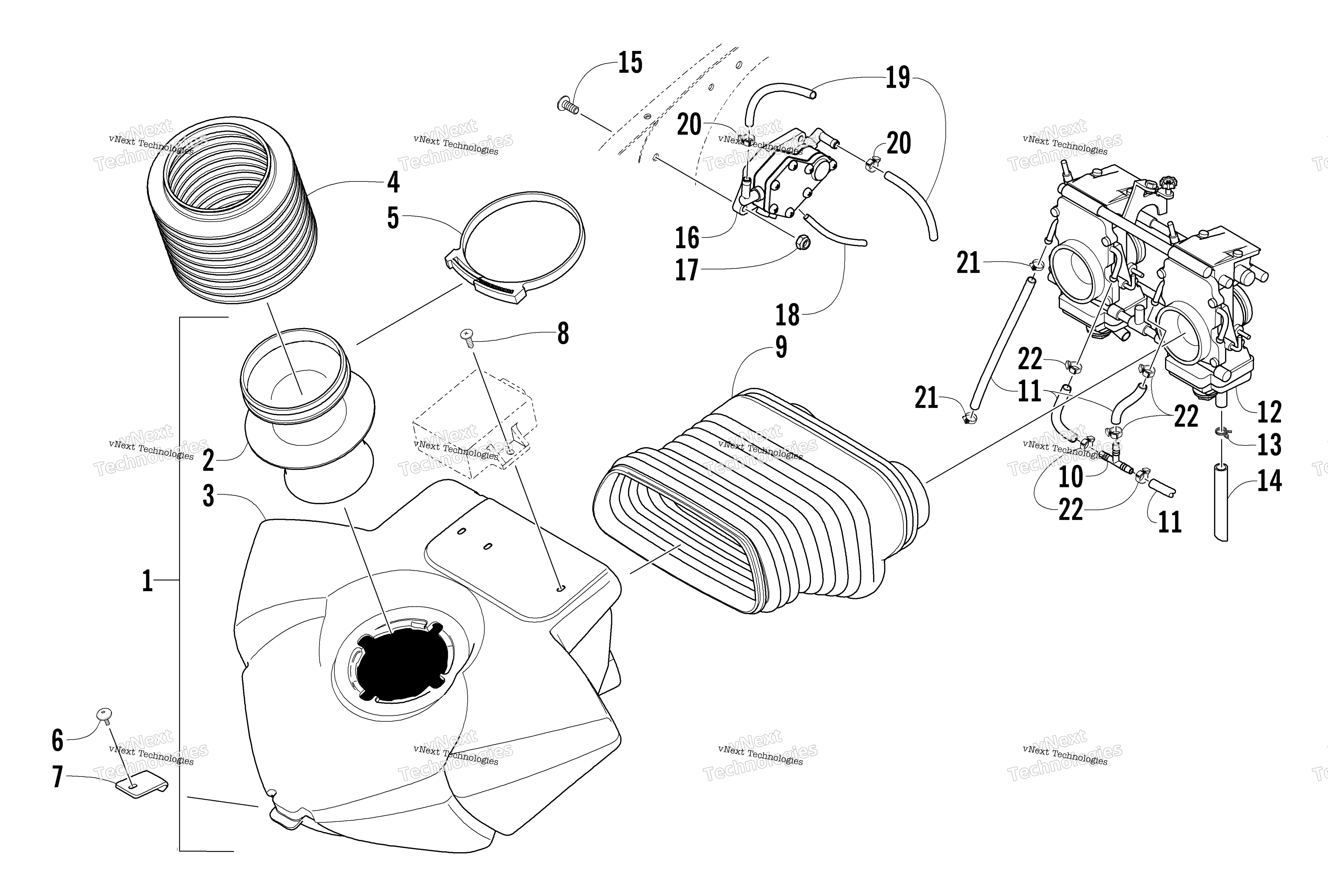

Схема Воздушный Silencer узла для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-611
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-774
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 0623-785
По запросу
9
Boot, Air Silencer art. 1670-490
По запросу
10
T-Fitting art. 0670-235
По запросу
11
Hose - 25 ft. art. 0610-513
По запросу
12
CARB,TM38-B343 art. 1670-496
По запросу
13
Clamp, Hose art. 0623-652
По запросу
14
Hose, Drain - 1.5 in. art. 0610-442
По запросу
15
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
16
Pump, Fuel art. 1670-416
По запросу
17
Nut, Lock art. 8041-366
По запросу
18
Hose, Impulse - 25’ art. 0610-007
По запросу
19
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
19
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
20
Clamp, Hose art. 0124-045
По запросу
21
Clamp, Hose art. 0623-373
По запросу
22
Clamp, Hose art. 0623-646
По запросу
Другие схемы модели
Воздушный Silencer узел
