модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

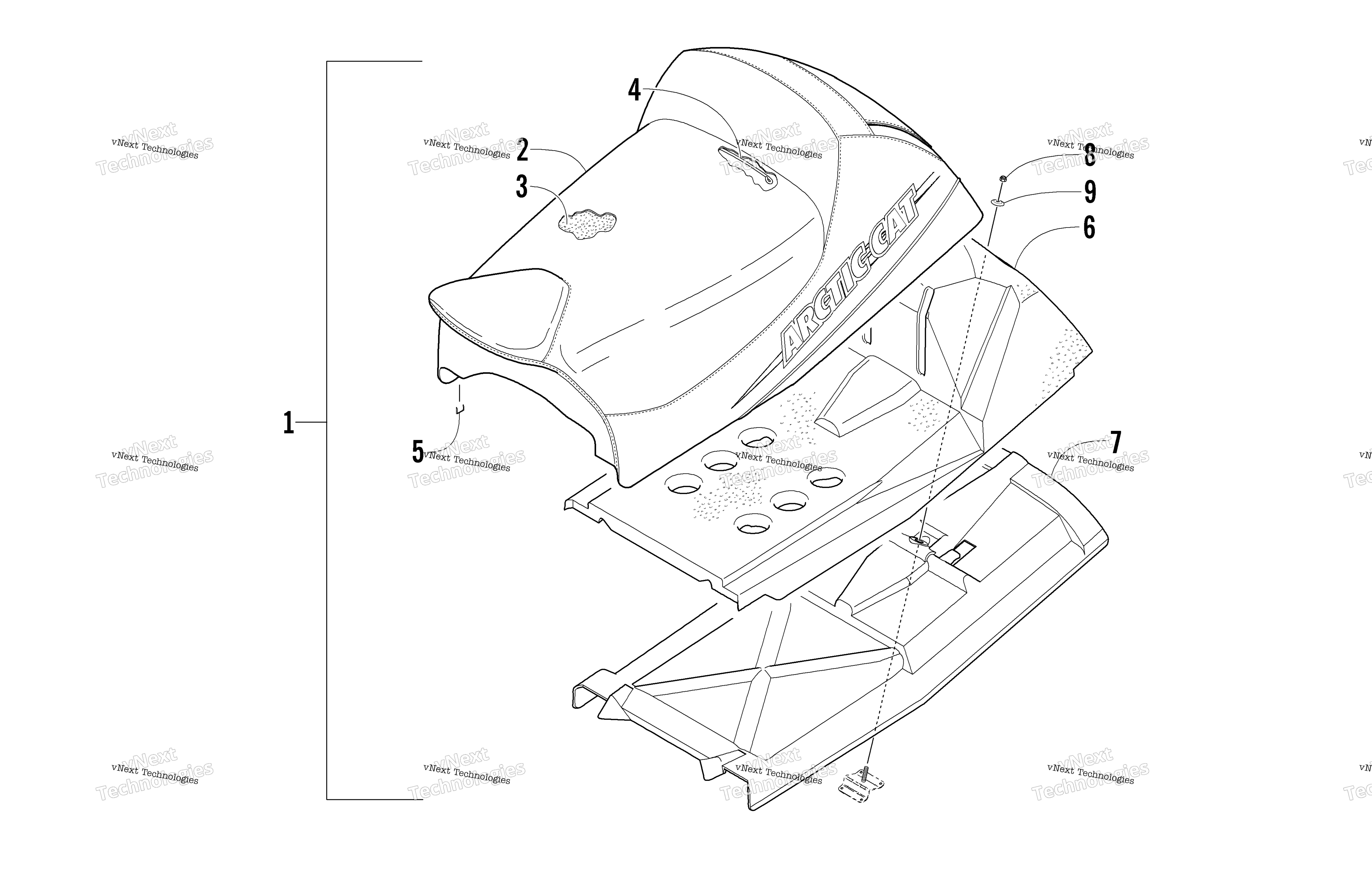

Схема сиденья Assembly для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT,GRN-MFG ASSY(500/700) (inc. 2-7) art. 7996-854
По запросу
1
SEAT,BLK-MFG ASSY(500/700) (inc. 2-7) (Black/International Black) art. 7996-855
По запросу
1
SEAT,RED-MFG ASSY(500/700) (inc. 2-7) (Red/International Red) art. 7996-856
По запросу
2
Cover, Seat art. 2706-043
По запросу
2
Cover, Seat (Black/International Black) art. 2706-044
По запросу
2
Cover, Seat (Red/International Red) art. 2706-045
По запросу
3
Foam, Seat - Upper art. 0717-175
По запросу
4
Wire, Seat art. 1606-150
По запросу
5
Staple - 1/4 in. art. 0624-094
По запросу
6
Foam, Seat - Lower art. 0617-438
По запросу
7
Base, Seat art. 2606-907
По запросу
8
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
9
Washer art. 0623-875
По запросу
1718
SEAT,GRN-MFG ASSY(500/700) (inc. 2-7) art. 7996-854
По запросу
1718
SEAT,BLK-MFG ASSY(500/700) (inc. 2-7) (Black/International Black) art. 7996-855
По запросу
1718
SEAT,RED-MFG ASSY(500/700) (inc. 2-7) (Red/International Red) art. 7996-856
По запросу
