модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

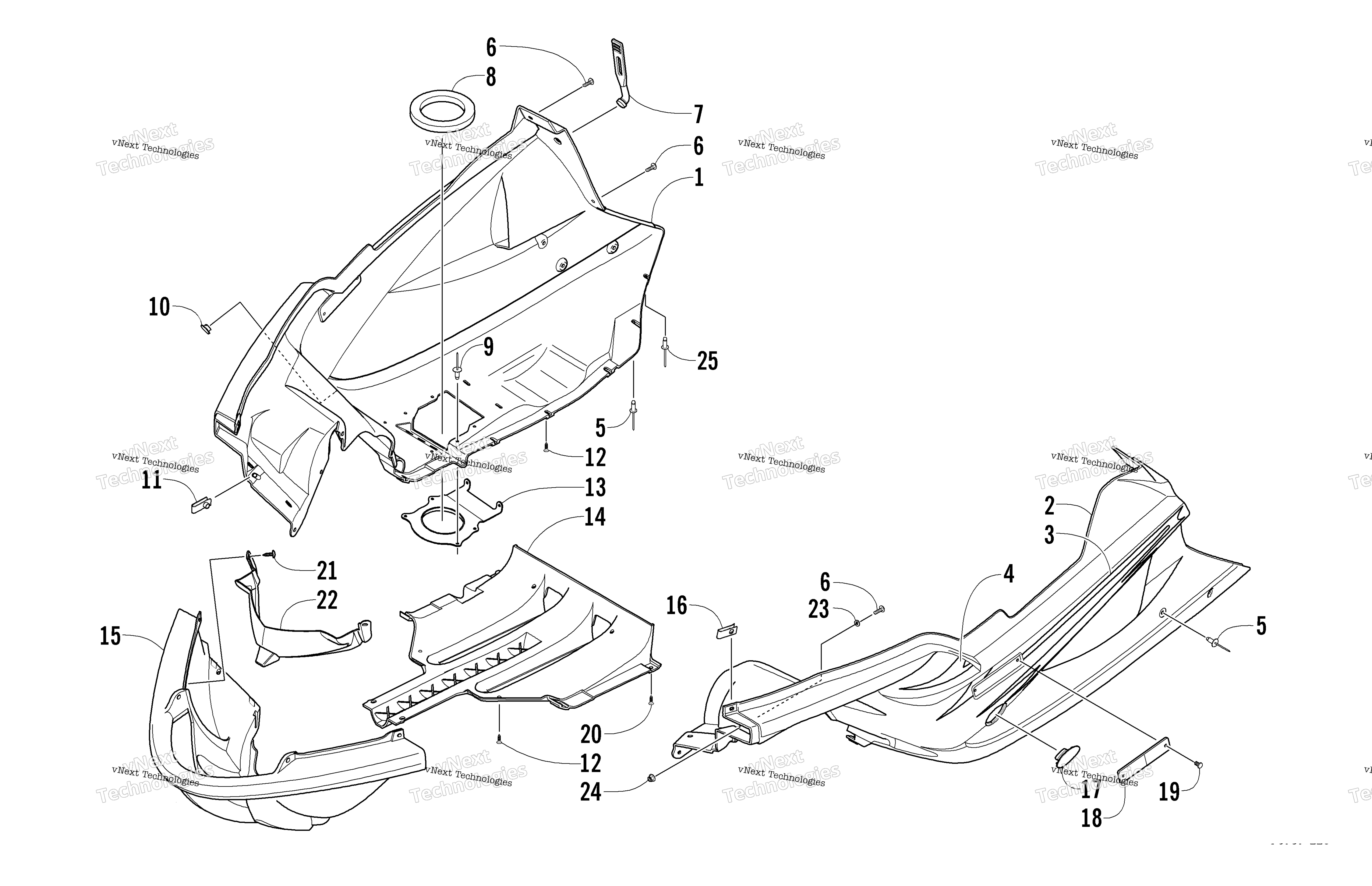

Схема Belly поддон узла для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black (Black) (Black/International Black) art. 2706-224
По запросу
1
Belly Pan - Right Red (Red) (Red/ International Red) art. 2706-226
По запросу
1
Belly Pan - Right Green (Green) art. 2706-222
По запросу
2
Belly Pan - Left Red (Red) (Red/ International Red) art. 2706-227
По запросу
2
Belly Pan - Left Green (Green) art. 2706-223
По запросу
2
Belly Pan - Left Black (Black) (Black/ International Black) art. 2706-225
По запросу
3
Decal, Belly Pan - Lower Right art. 4611-846
По запросу
3
Decal, Belly Pan - Lower Left art. 4611-847
По запросу
3
Decal, Belly Pan - Lower Right (Black/International Black) art. 4611-848
По запросу
3
Decal, Belly Pan - Lower Left (Black/International Black) art. 4611-849
По запросу
3
Decal, Belly Pan - Lower Right (Red/International Red) art. 4611-850
По запросу
3
Decal, Belly Pan - Lower Left (Red/International Red) art. 4611-851
По запросу
4
Decal, Belly Pan - Upper Right (Black/International Black) art. 4611-842
По запросу
4
Decal, Belly Pan - Upper Right art. 4611-840
По запросу
4
Decal, Belly Pan - Upper Left art. 4611-841
По запросу
4
Decal, Belly Pan - Upper Left (Black/International Black) art. 4611-843
По запросу
4
Decal, Belly Pan - Upper Right (Red/International Red) art. 4611-844
По запросу
4
Decal, Belly Pan - Upper Left (Red/International Red) art. 4611-845
По запросу
5
Заклепка Arctic Cat art. 8061-708
от 168 ₽
6
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
7
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
8
Seal, Exhaust art. 1612-603
По запросу
9
Клепка art. 8061-508
По запросу
10
Pin, Resonator Mounting art. 3606-050
По запросу
11
Clip, U-Nut art. 1623-030
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Deflector, Exhaust art. 1612-686
По запросу
14
Belly Pan, Center Black (Black) art. 3606-085
По запросу
15
BELLY PAN,FRT BUMPER-BLK (Black) art. 4606-040
По запросу
16
U-Nut art. 0623-771
По запросу
17
Panel, Clutch Access Green art. 2606-350
По запросу
17
Panel, Clutch Access Red (Red) (Red/International Red) art. 2606-775
По запросу
17
Panel, Access - Drive Clutch - Black (Black) (Black/International Black) art. 2606-650
По запросу
18
Reflector, Front Amber art. 0606-526
По запросу
19
Clip, Retaining art. 0623-269
По запросу
20
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
21
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
22
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Nut, Lock art. 1623-066
По запросу
25
Rivet art. 8061-710
По запросу
