модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

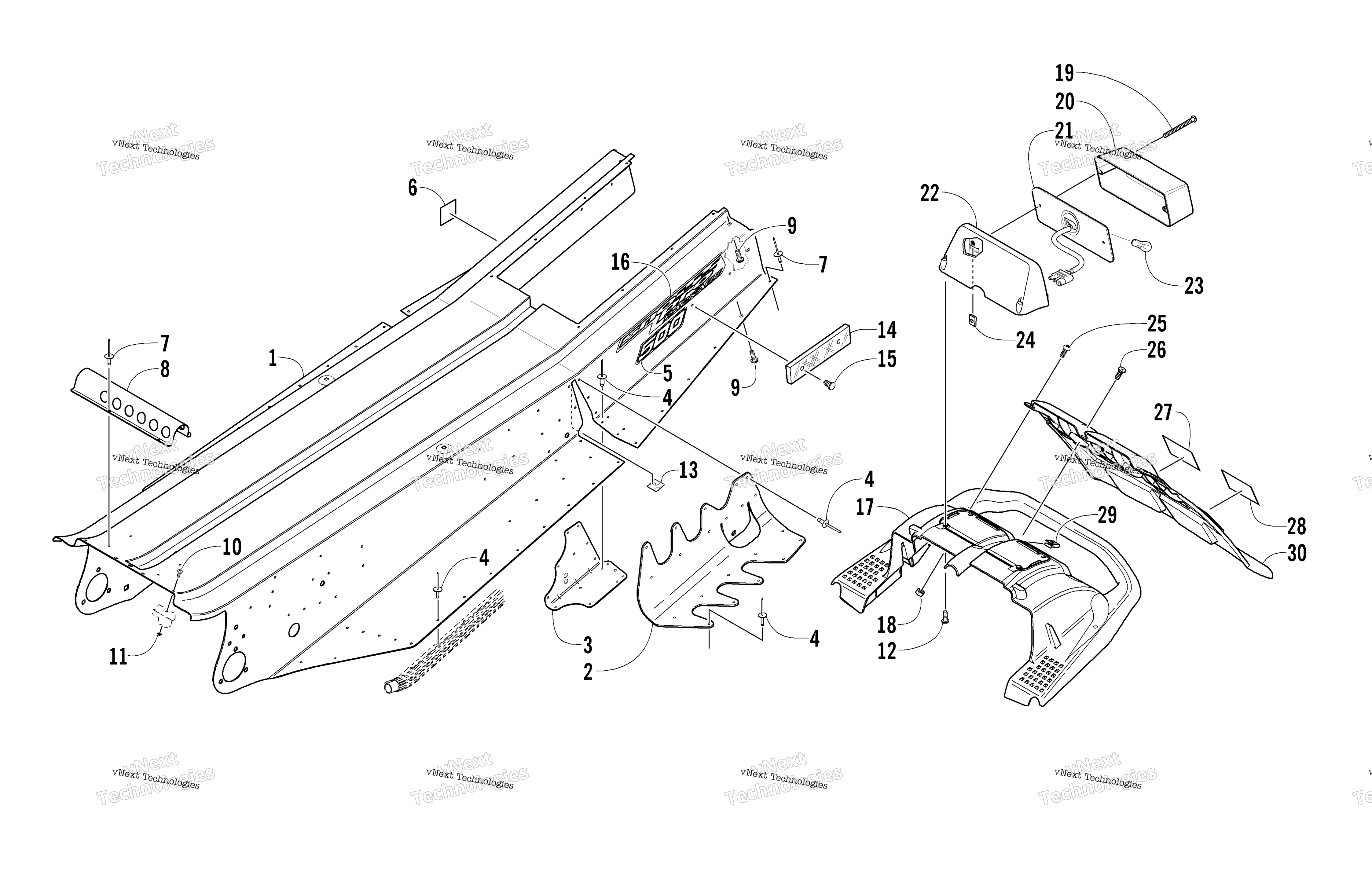

Схема Tunnel, задний Bumper, и Taillight узла для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-364
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 2606-616
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 2606-617
По запросу
3
PLATE,BACKING-REAR SUSP-LH-PTD BLK art. 2706-137
По запросу
3
PLATE,BACKING-REAR SUSP-RH-PTD BLK art. 2706-136
По запросу
4
Rivet, Solid art. 0623-072
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Decal, Tunnel art. 4611-870
По запросу
6
Decal, CE art. 0411-053
По запросу
7
Rivet art. 8060-484
По запросу
8
Protector, Wiring Harness art. 2606-938
По запросу
9
Screw, Self-Tapping art. 1623-022
По запросу
10
Screw, Machine art. 8017-399
По запросу
11
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
12
Screw, Plastite art. 1623-109
По запросу
13
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
14
Reflector - Red art. 0606-029
По запросу
15
Clip, Retaining art. 0623-269
По запросу
16
Decal, "Sno Pro" art. 4611-899
По запросу
17
BUMPER, RR-PLASTIC-BLACK art. 3606-292
По запросу
18
Nut, Lock art. 8041-366
По запросу
19
Screw, Machine art. 0623-204
По запросу
20
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
21
Housing, Taillight art. 0609-230
По запросу
22
Housing, Taillight art. 0609-622
По запросу
23
Лампочка Arctic Cat art. 0109-460
от 221 ₽
24
Clip, U-Nut art. 1623-023
По запросу
25
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
26
Screw, Machine art. 8017-577
По запросу
27
Decal, Warning - Towing (French) art. 1611-567
По запросу
28
Decal, Warning - Towing (English) art. 1611-566
По запросу
29
Nut, Speed art. 0623-363
По запросу
30
Snowflap, Black - w/Decal (Black) (Black/Red/International Red) art. 3606-251
По запросу
