модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

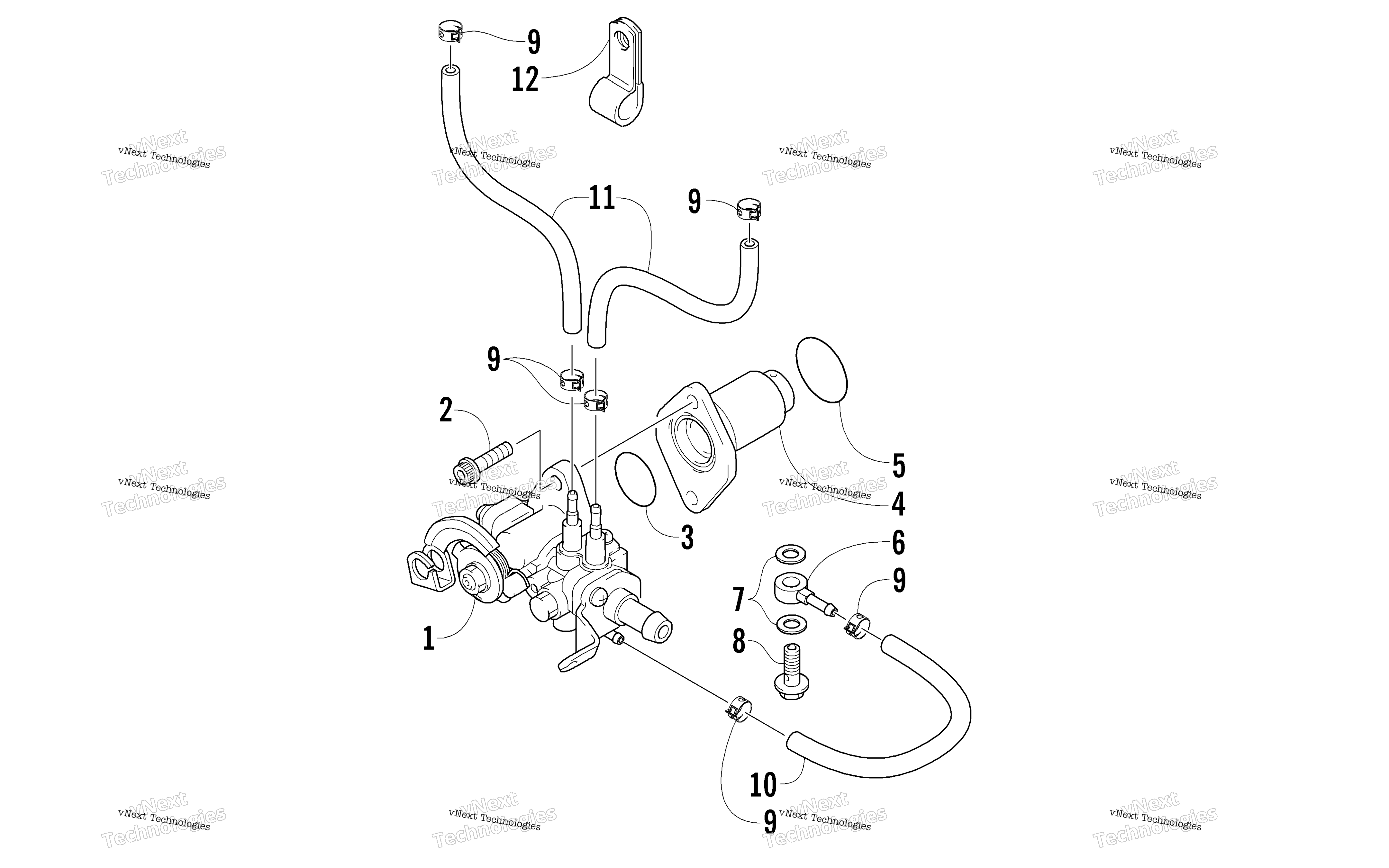

Схема масляного насоса для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil art. 3006-539
По запросу
2
Bolt art. 3006-085
По запросу
3
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
4
Retainer, Input Shaft art. 3004-804
По запросу
5
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
6
Valve, Check art. 3004-805
По запросу
7
Washer, Driven art. 3402-009
По запросу
8
Bolt, Union art. 3004-346
По запросу
9
Clamp, Hose art. 3008-037
По запросу
10
Hose art. 3005-357
По запросу
11
Hose art. 3008-035
По запросу
12
Clamp art. 3005-696
По запросу
