модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

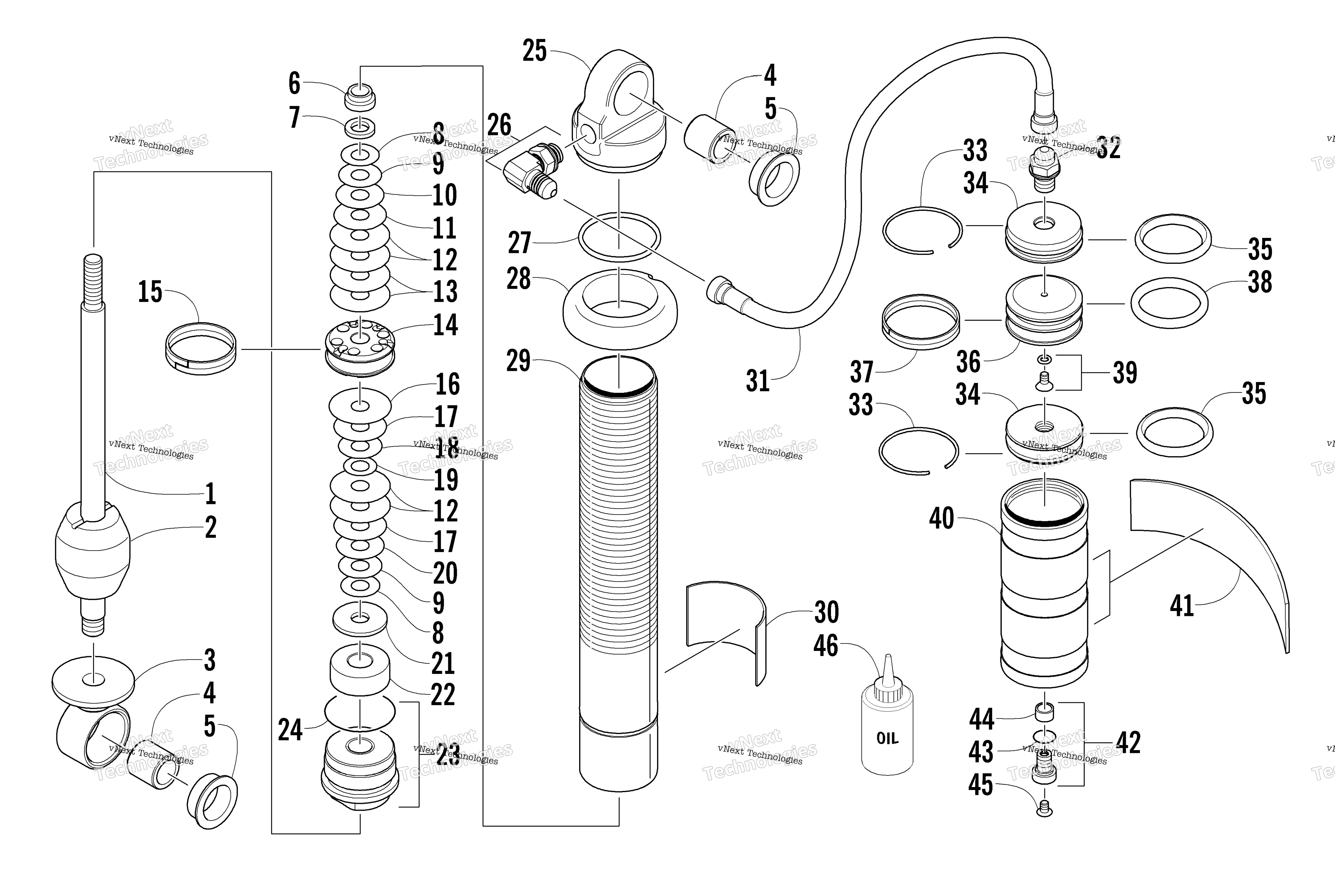

Схема передней части Suspension Shock Absorber для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber - Left art. 1703-209
По запросу
0
Complete Shock Absorber - Right art. 1703-208
По запросу
1
Rod, Shock art. 2603-192
По запросу
2
BUMPER,BLACK art. 2603-284
По запросу
3
Eyelet, Shock art. 1603-925
По запросу
4
Втулка амортизатора Arctic Cat art. 1603-209
от 263 ₽
5
Втулка амортизатора Arctic Cat art. 0603-955
от 600 ₽
Аналог
Ремкомплект втулок амортизатора All Balls Arctic Cat
art. 22-10048
3 980 ₽
Требуется 4 шт.
Подписаться
6
Nut, Cap - Fox Shock art. 0603-301
По запросу
7
Washer, Backup art. 0603-389
По запросу
8
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
9
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
10
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
11
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
12
Valve, 1.250 x 0.008 (3/8 ID) art. 0603-346
По запросу
13
Valve, 1.250 x 0.006 in. art. 0603-345
По запросу
14
Piston, 0.081 in. - Orifice art. 0603-209
По запросу
15
Strap, Piston art. 0603-292
По запросу
16
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
17
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
18
Valve, 0.900 x 0.006 in. art. 0603-336
По запросу
19
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
20
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
21
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
22
Spacer art. 2603-194
По запросу
23
Bearing - Assembly (inc. 24) art. 2604-413
По запросу
24
O-Ring art. 1604-420
По запросу
25
ENDCAP, SHOCK - ASSY (FOX) art. 1604-578
По запросу
26
Fitting, Elbow art. 2603-205
По запросу
27
O-Ring-End Cap art. 0603-438
По запросу
28
Nut, Spring Adjuster art. 0603-805
По запросу
29
Body, Shock art. 1603-923
По запросу
30
Decal, Shock art. 1603-922
По запросу
31
Hose, Shock art. 2603-204
По запросу
32
Fitting, Straight art. 2603-206
По запросу
33
Ring, Retaining art. 0604-992
По запросу
34
End Cap, Reservoir art. 1603-936
По запросу
35
O-Ring art. 0603-671
По запросу
36
Piston, Floating - Assembly art. 2604-517
По запросу
37
Strap, Piston art. 1603-235
По запросу
38
O-Ring art. 1603-236
По запросу
39
Screw, Machine - w/O-Ring art. 1604-316
По запросу
40
Reservoir art. 1603-935
По запросу
41
Decal, Shock art. 1603-932
По запросу
42
Valve, Pressure - Assembly (inc. 43-44) art. 0703-341
По запросу
43
O-Ring art. 1604-318
По запросу
45
Screw, Valve art. 0624-097
По запросу
46
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
