модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

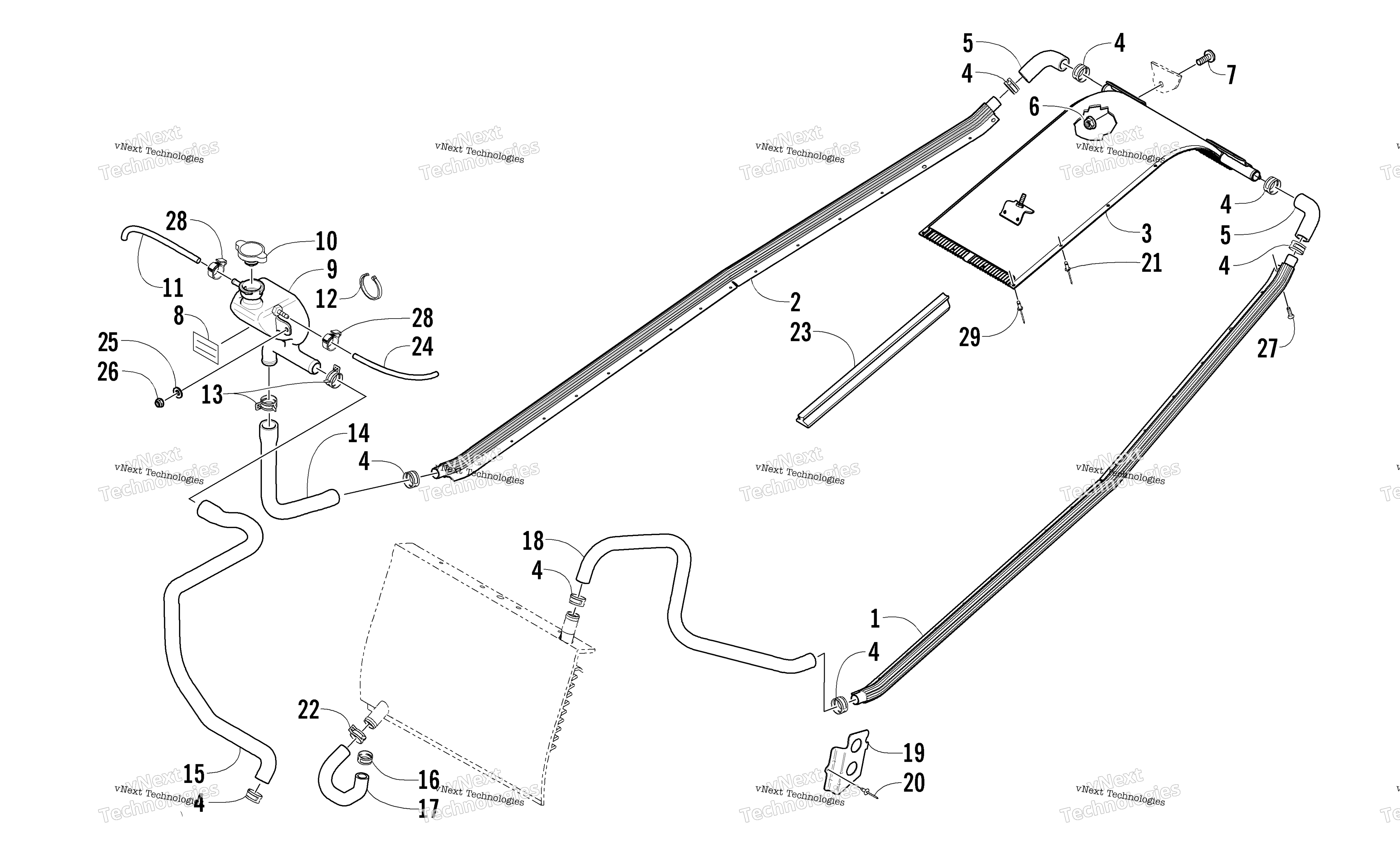

Схема системы охлаждения Assembly для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Left Tube art. 1706-317
По запросу
2
Heat Exchanger - Right Tube art. 1706-316
По запросу
3
Exchanger, Heat - Rear art. 2706-146
По запросу
4
Clamp, Hose art. 1623-049
По запросу
5
Hose, Coolant - Rear Heat Exchanger art. 0610-467
По запросу
6
Nut, Lock art. 8041-246
По запросу
7
Screw, Machine art. 8017-397
По запросу
8
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
9
Tank, Coolant art. 3606-349
от 9 963 ₽
10
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
11
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
11
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Clamp, Hose art. 0623-736
По запросу
14
Hose, Coolant - Right Tube/Coolant Tank art. 0610-468
По запросу
15
Hose, Coolant - Coolant Tank/Engine art. 0610-526
По запросу
16
Clamp art. 1623-048
По запросу
17
Hose, Coolant - Engine/Heat Exchanger art. 0610-527
По запросу
18
Hose, Coolant - Front Heat Exchanger/ Left Tube art. 0610-466
По запросу
19
Protector, Hose art. 2606-597
По запросу
20
Rivet art. 0623-166
По запросу
21
Rivet art. 8060-484
По запросу
22
Clamp, Hose art. 0623-941
По запросу
23
Protector, Tunnel art. 0619-833
По запросу
24
Hose - 25 ft art. 0610-538
По запросу
25
Washer art. 8050-222
По запросу
26
Nut, Lock art. 8041-366
По запросу
27
Screw, Plastite art. 1623-061
По запросу
28
Хомут Arctic Cat art. 0623-063
от 683 ₽
29
Rivet art. 8060-486
По запросу
