модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

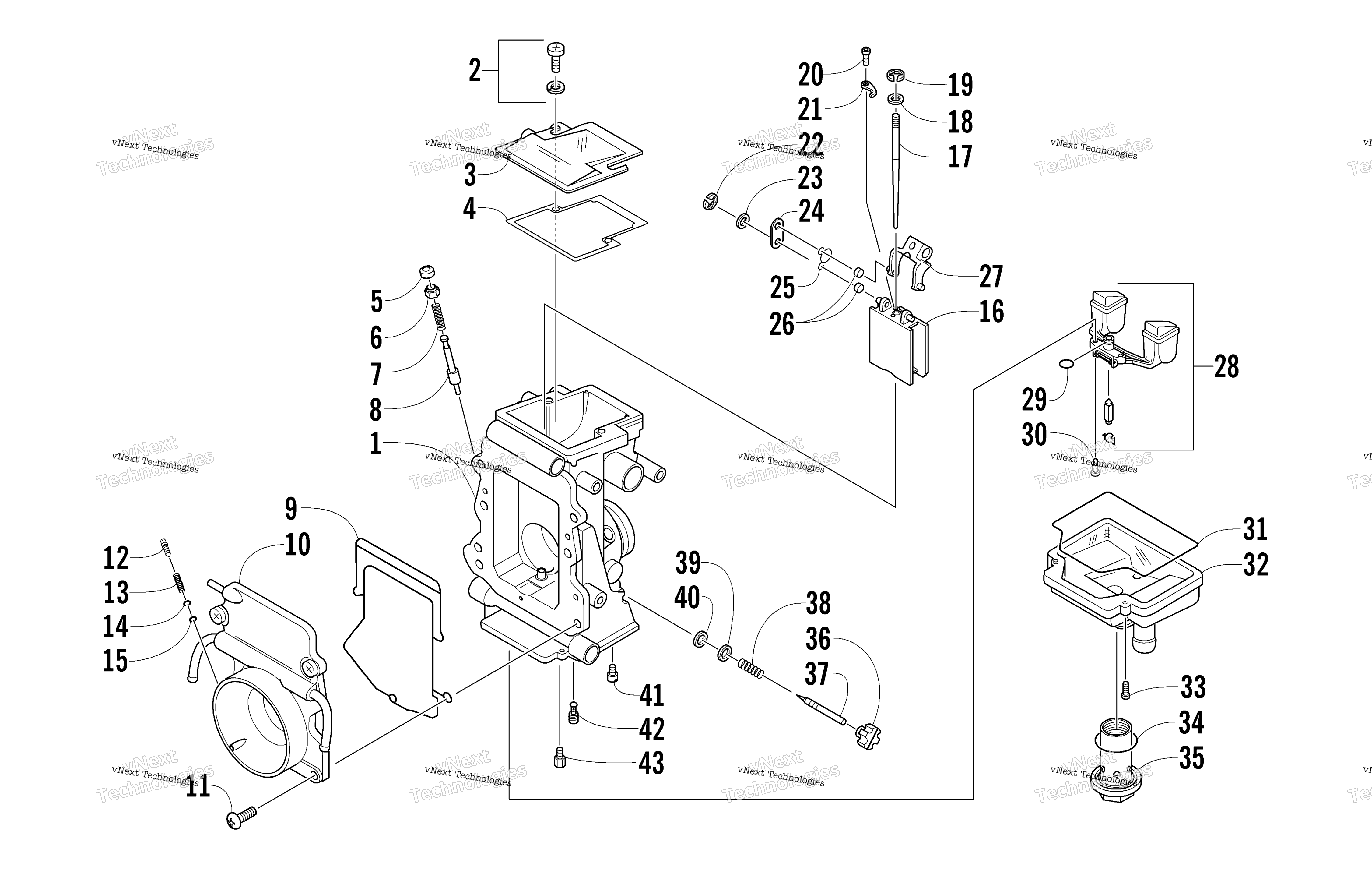

Схема карбюратора - Internal Parts для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
CARB,TM38-B343 art. 1670-496
По запросу
2
Screw w/Washer art. 6505-591
По запросу
3
Cap, Top art. 6506-142
По запросу
4
Gasket art. 6506-034
По запросу
5
Cap, Starter Plunger art. 6506-068
По запросу
6
Guide Holder art. 6506-069
По запросу
7
Spring art. 6506-070
По запросу
8
Starter Plunger art. 6506-071
По запросу
9
Gasket art. 6506-209
По запросу
10
Funnel Assembly - Right art. 6506-316
По запросу
10
Funnel Assembly - Left art. 6506-315
По запросу
11
Screw art. 6505-980
По запросу
12
Screw, Air art. 6506-220
По запросу
13
Spring art. 6506-217
По запросу
14
Washer art. 6506-218
По запросу
15
O-Ring art. 4505-011
По запросу
16
PISTON VALVE-3.0 art. 6506-120
По запросу
17
Jet Needle 9EH6-59-3 art. 6506-228
По запросу
18
Washer art. 6505-552
По запросу
19
E-Clip art. 6505-628
По запросу
20
Screw, Machine art. 6506-054
По запросу
21
Plate, Retaining - Jet Needle art. 6506-055
По запросу
22
E-Clip art. 6506-051
По запросу
23
Washer art. 6506-052
По запросу
24
Plate art. 6506-039
По запросу
25
Clip art. 6506-040
По запросу
26
Bushing, Clip art. 6506-053
По запросу
27
Lever Assembly - Right art. 6506-047
По запросу
27
Lever Assembly - Left art. 6506-043
По запросу
28
Float Assy, 1.5 art. 6506-121
По запросу
29
O-Ring art. 6505-875
По запросу
30
Screw, Float Arm art. 6506-037
По запросу
31
Gasket, Float Chamber art. 6506-038
По запросу
32
Chamber, Float art. 6506-036
По запросу
33
Screw, Machine art. 6506-072
По запросу
34
O-Ring, Drain Plug art. 6505-185
По запросу
35
Plug, Drain art. 6506-032
По запросу
36
Cap, Fuel Mixture Screw art. 6506-076
По запросу
37
Screw, Fuel Mixture art. 6506-145
По запросу
38
Spring art. 6506-079
По запросу
39
Washer art. 6506-078
По запросу
40
Washer art. 6506-080
По запросу
41
Starter Jet 135 art. 6506-101
По запросу
42
Pilot Jet 40 art. 6505-047
По запросу
43
Main Jet - 380 Alternate Carburetor Parts on page 46 art. 6505-077
По запросу
