модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

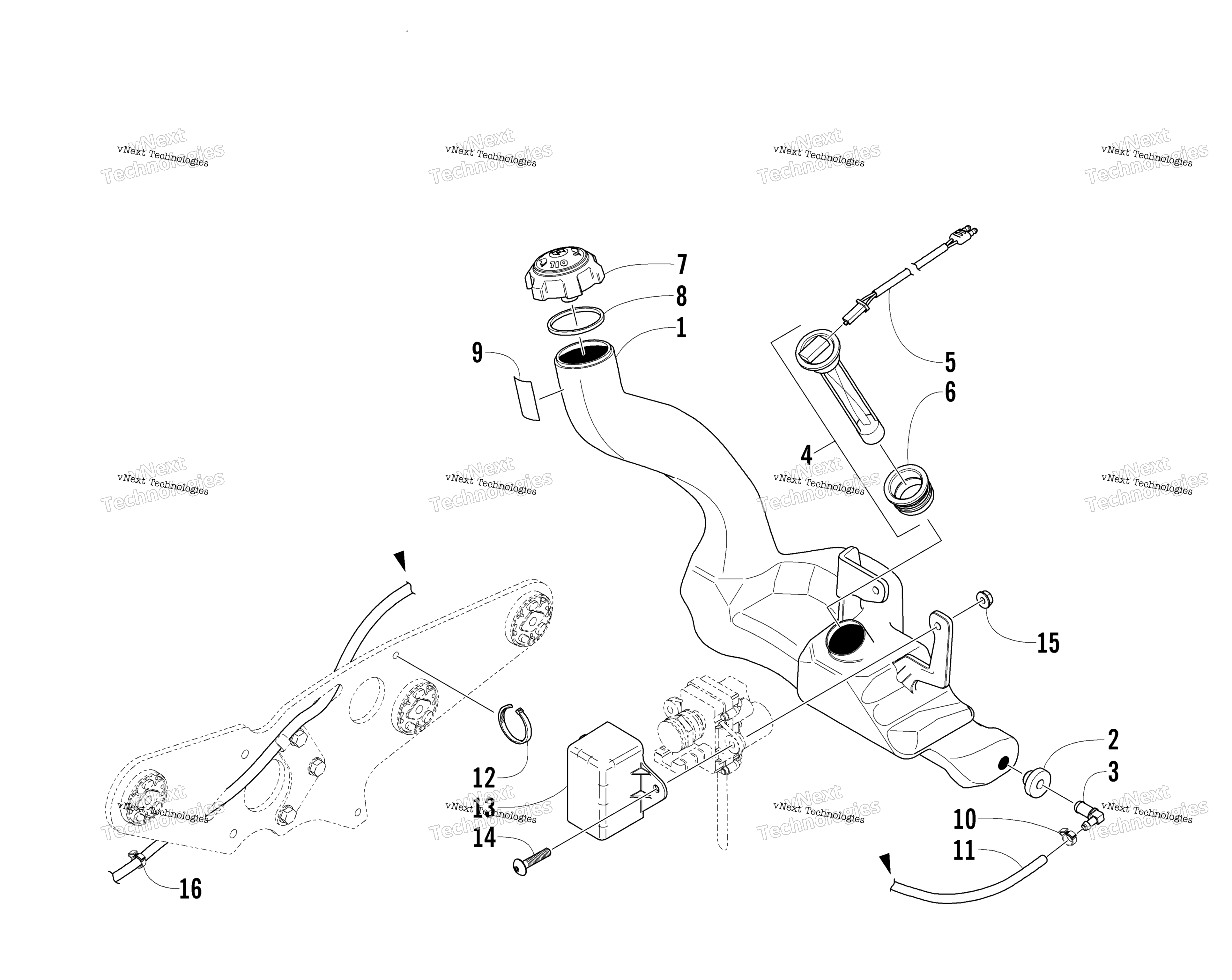

Схема масляный Tank Assembly для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,OIL (inc. 2-3) art. 1670-673
По запросу
2
Grommet art. 1670-325
По запросу
3
Fitting, Elbow art. 1670-324
По запросу
4
SENSOR,OIL-4.75" BODY (inc. 5-6) art. 0609-696
По запросу
5
Switch, Oil Sensor - w/Harness art. 0609-518
По запросу
6
Seal, Grommet - Oil Sensor art. 0609-237
По запросу
7
Cap, Tank (inc. 8) art. 0670-871
По запросу
8
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
9
Decal, Oil Tank art. 4611-532
По запросу
10
Хомут Arctic Cat art. 0623-063
от 683 ₽
11
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
11
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Cover, Servomotor art. 2606-129
По запросу
14
Screw, Cap art. 8017-584
По запросу
15
Nut, Lock art. 1623-066
По запросу
16
Clamp, Hose art. 0124-045
По запросу
