модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)

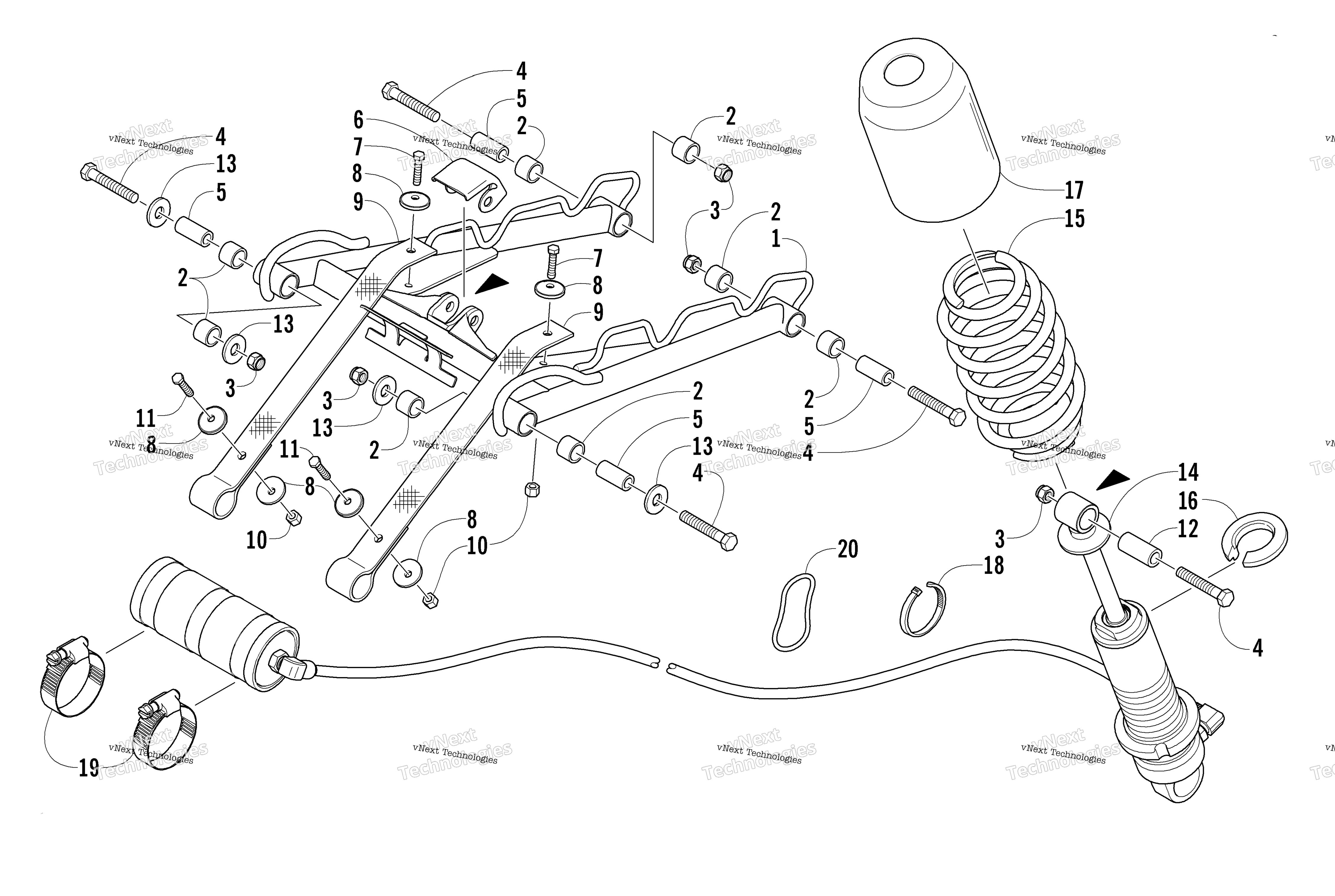

Схема задней части Suspension Front Arm Assembly для FIRECAT 500 SNO PRO (RED) (S2003F5CCSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2) art. 0704-984
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Гайка art. 8040-486
По запросу
4
Screw, Cap art. 8002-228
По запросу
5
Spacer art. 0104-629
По запросу
6
GUIDE,CENTER-FRT ARM-PTD BLK art. 2604-112
По запросу
7
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
8
Washer art. 0623-875
По запросу
9
Strap, Limiter art. 2604-140
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Screw, Cap art. 8002-043
По запросу
12
Втулка Arctic Cat art. 1603-531
По запросу
13
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
14
Complete Shock Absorber art. 0704-930
По запросу
15
SPRING, FR ARM-170 LB-PTD BLK art. 0704-936
По запросу
16
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
17
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
18
Зажим Arctic Cat art. 0123-788
По запросу
19
Clamp art. 0214-025
По запросу
20
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
