модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

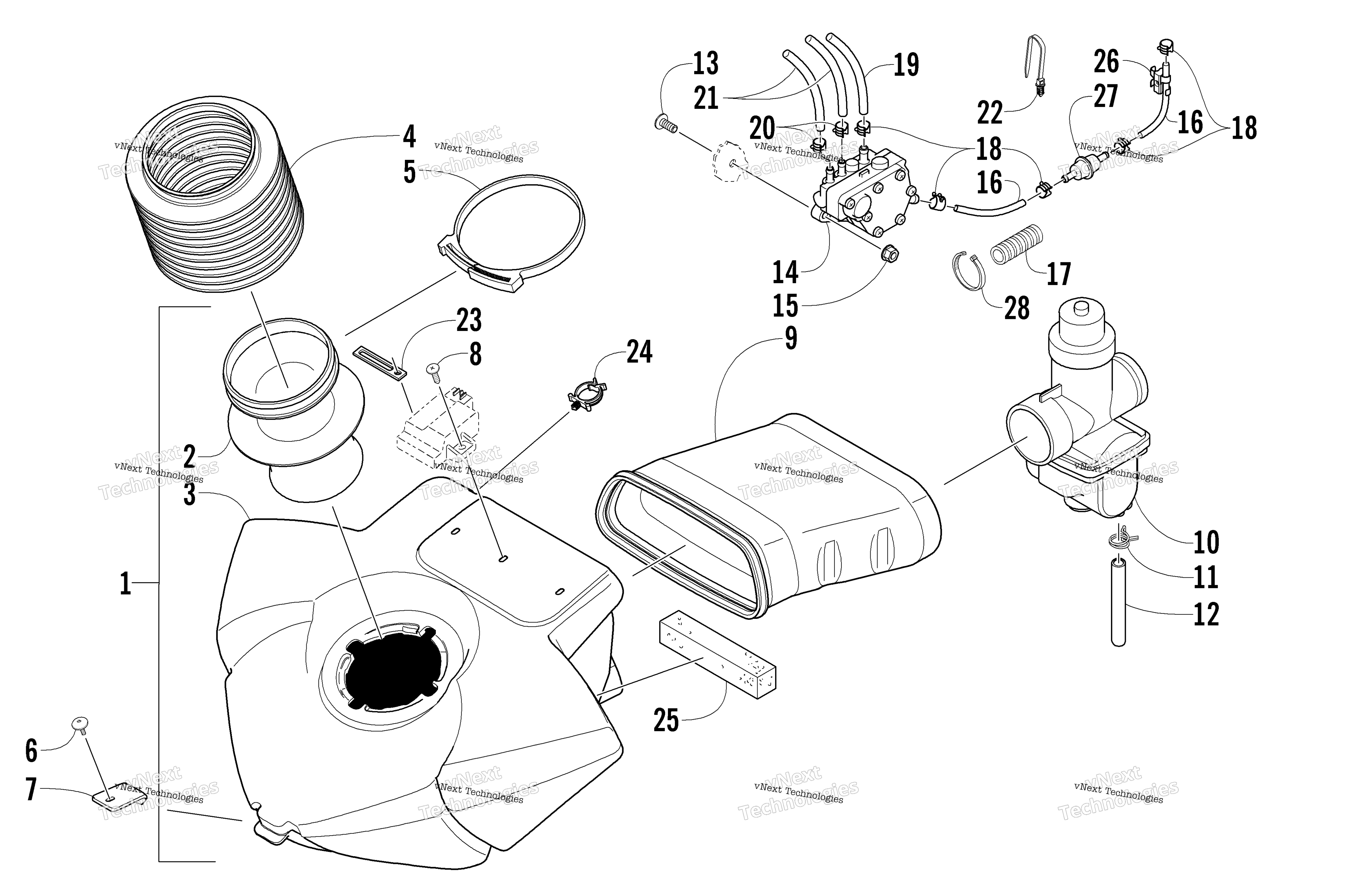

Схема Воздушный Silencer, Carburetor, и топливный насос узла для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-611
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-774
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 1623-204
По запросу
9
Boot, Air Silencer art. 1670-640
По запросу
10
Complete Carburetor Assembly VM34-613 art. 0770-708
По запросу
11
Clamp, Hose art. 0623-652
По запросу
12
Hose, Drain - 1.5 in. art. 0610-442
По запросу
13
Screw, Machine art. 1623-689
По запросу
14
Pump, Fuel art. 1670-537
По запросу
15
Nut, Lock art. 8047-366
По запросу
16
Hose, Gasline - 25 ft art. 0610-628
По запросу
16
Hose, Gasline - 100 ft art. 0610-629
По запросу
17
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
18
Clamp art. 1623-234
По запросу
19
Hose, Impulse - 25’ art. 0610-007
По запросу
20
Clamp, Hose art. 1623-233
По запросу
21
Hose - 100 ft art. 6101-001
По запросу
21
Hose - 50 ft art. 6101-009
По запросу
22
Tie, Cable - Push Mount art. 0623-677
По запросу
23
Зажим Arctic Cat art. 1623-984
По запросу
24
Clip art. 1623-171
По запросу
25
Foam art. 0617-485
По запросу
26
Clip, Hose art. 1623-336
По запросу
27
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
28
Tie, Cable - 4 in. art. 0123-811
По запросу
