модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

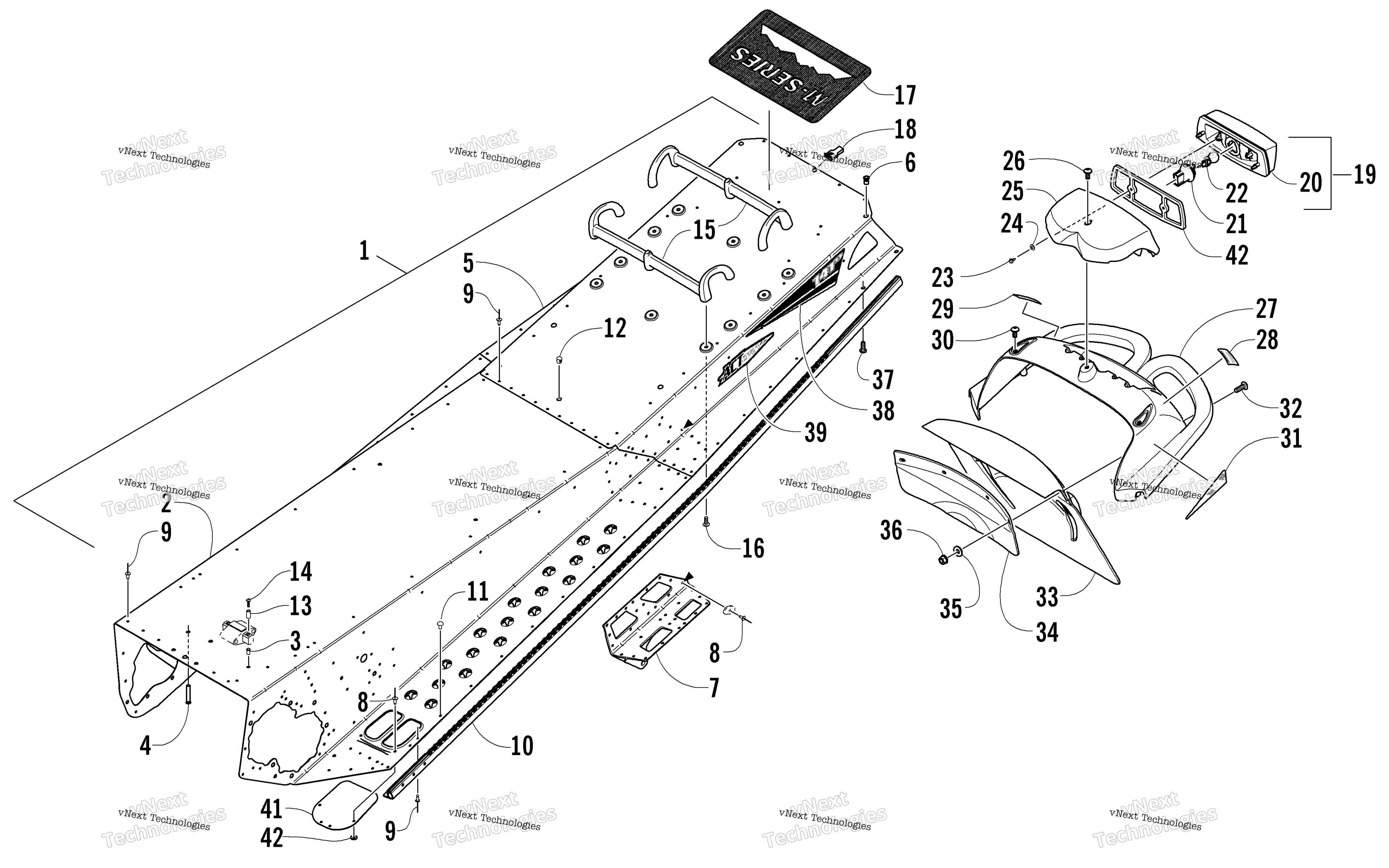

Схема Tunnel, задний Bumper, и Taillight узла для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-9) art. 1718-820
По запросу
2
Tunnel, Front (inc. 3-4) art. 0707-989
По запросу
3
Insert art. 1623-127
По запросу
4
Stud, Self-Clinching art. 1623-070
По запросу
5
BODY,REAR-S/P ASSY ’05 (inc. 6) art. 2718-006
По запросу
6
Insert art. 0623-582
По запросу
7
Bracket, Suspension Mounting - Right - Rear art. 2706-456
По запросу
7
Bracket, Suspension Mounting - Left - Rear art. 2706-457
По запросу
8
Заклепка Arctic Cat art. 8060-686
от 116 ₽
9
Rivet art. 8060-484
По запросу
10
Roll, Tunnel - Right art. 3606-530
По запросу
10
ROLL,TUNNEL-141"-L/H-FORMED art. 4606-857
По запросу
11
Rivet, Solid art. 0123-418
По запросу
11
Rivet Optional art. 8060-486
По запросу
12
Plug art. 0623-562
По запросу
13
Spacer art. 1623-045
По запросу
14
Болт Arctic Cat art. 8017-406
от 168 ₽
15
Rack art. 3606-584
По запросу
16
Screw, Machine art. 8017-577
По запросу
17
Pad, Rubber art. 3606-585
По запросу
18
Nut, Speed art. 0623-363
По запросу
19
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
20
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
21
SOCKET,TAIL LIGHT art. 0409-057
По запросу
22
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
23
Screw, Self-Tapping art. 0623-297
По запросу
24
Washer art. 8050-127
По запросу
25
Housing, Taillight Mounting art. 3606-747
По запросу
26
Screw, Machine art. 8017-617
По запросу
27
Bumper, Rear art. 3606-431
По запросу
28
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
29
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
30
Screw, Machine art. 8017-607
По запросу
31
Decal, Reflector - Red - Right art. 6611-012
По запросу
31
Decal, Reflector - Red - Left art. 6611-013
По запросу
32
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
33
SNOWFLAP,BLK-W/8611-017 DECAL art. 5606-060
По запросу
34
Support, Snowflap art. 3606-776
По запросу
35
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
36
Nut, Lock art. 8047-366
По запросу
37
Screw, Self-Tapping art. 1623-022
По запросу
38
Decal, "141" - Right art. 6611-497
По запросу
38
Decal, "141" - Left art. 6611-496
По запросу
39
Decal, Tunnel art. 6611-525
По запросу
40
Deflector, Snow art. 3606-849
По запросу
41
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
42
Spacer, Taillight art. 4606-382
По запросу
