модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

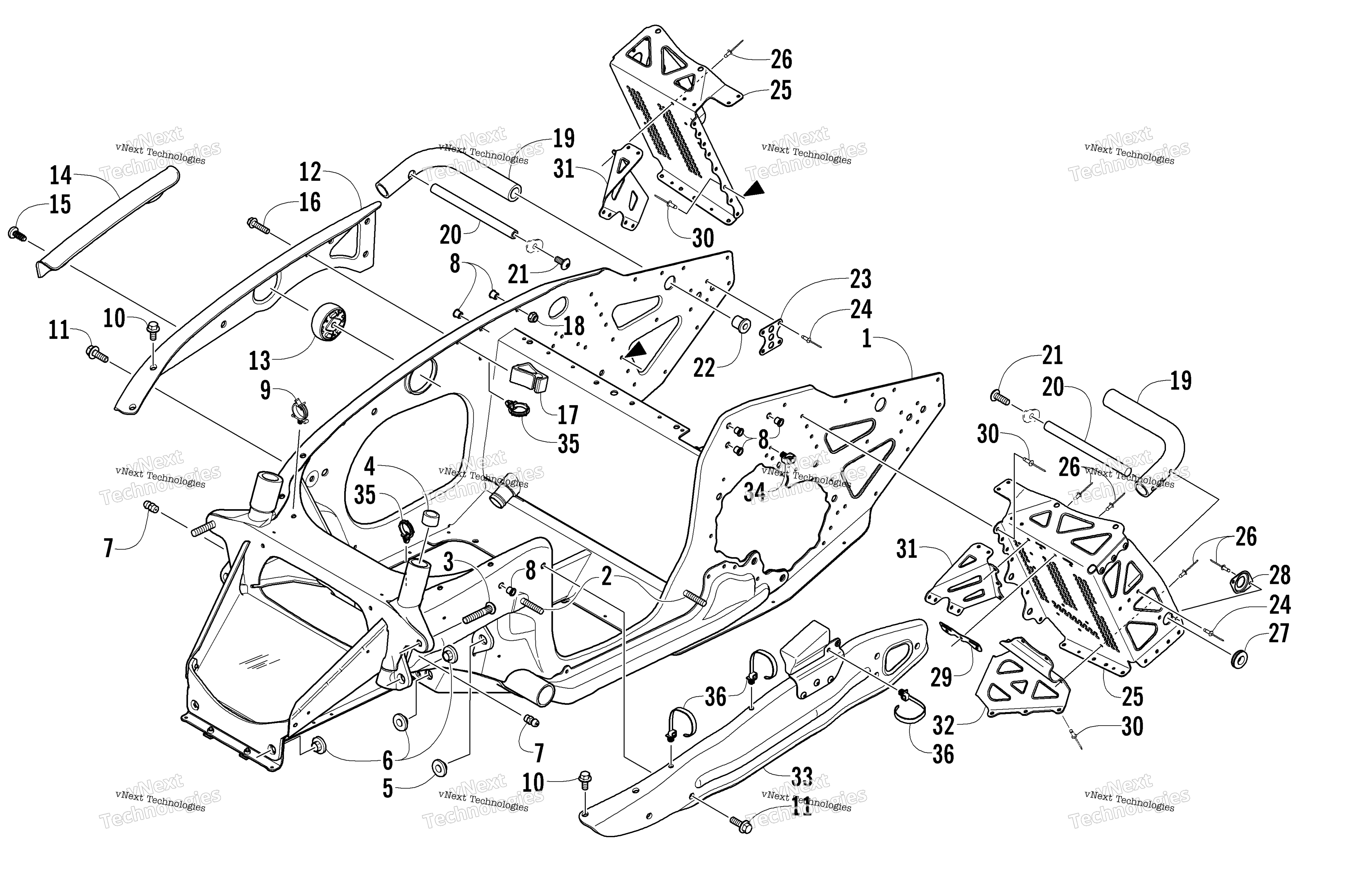

Схема передней части Frame And Footrest Assembly для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-8) art. 0707-988
По запросу
2
Bolt, Carriage art. 1623-359
По запросу
3
Bolt, Carriage - Ribbed art. 1623-019
По запросу
4
Bearing art. 0675-161
По запросу
5
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Insert art. 0623-581
По запросу
9
Clip art. 1623-171
По запросу
10
Screw, Cap art. 8020-040
По запросу
11
Screw, Cap art. 8020-131
По запросу
12
Brace, Side Plate - Right art. 3606-416
По запросу
13
Mount, Engine art. 0608-364
По запросу
14
Protector, Main Harness art. 3606-761
По запросу
15
Screw, Self-Tapping art. 1623-353
По запросу
16
Screw, Self-Tapping art. 1623-204
По запросу
17
Guide, Rope art. 0608-449
По запросу
18
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
19
Tube, Support - Footrest art. 2706-685
По запросу
20
Guard, Support Tube art. 3606-775
По запросу
21
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
22
Screw, Tube art. 1623-371
По запросу
23
Plate, Backing art. 2706-580
По запросу
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
FOOTREST-RH-ASSY (inc. 26-28) art. 3706-296
По запросу
25
FOOTREST-LH-ASSY (inc. 26-29) art. 3706-297
По запросу
26
Rivet art. 8060-484
По запросу
27
Grommet, Rubber - .50 ID x 1.00 OD x .08 GRV art. 1623-529
По запросу
28
Plate, Retaining art. 3606-837
По запросу
29
Plate, Mounting - Belt Guard art. 0607-835
По запросу
30
Rivet art. 1623-264
По запросу
31
Bracket, Support - Footrest - Right art. 3606-904
По запросу
31
Bracket, Support - Footrest - Left art. 3606-905
По запросу
32
Bracket, Support - Footrest - Lower Left art. 3606-907
По запросу
33
BRACE,SIDE PLATE-LH-ASSY art. 3706-921
По запросу
34
Clip, Routing art. 1623-406
По запросу
35
Clip, Routing - Snap-In art. 0623-454
По запросу
36
Tie, Cable - Push Mount art. 0623-677
По запросу
