модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

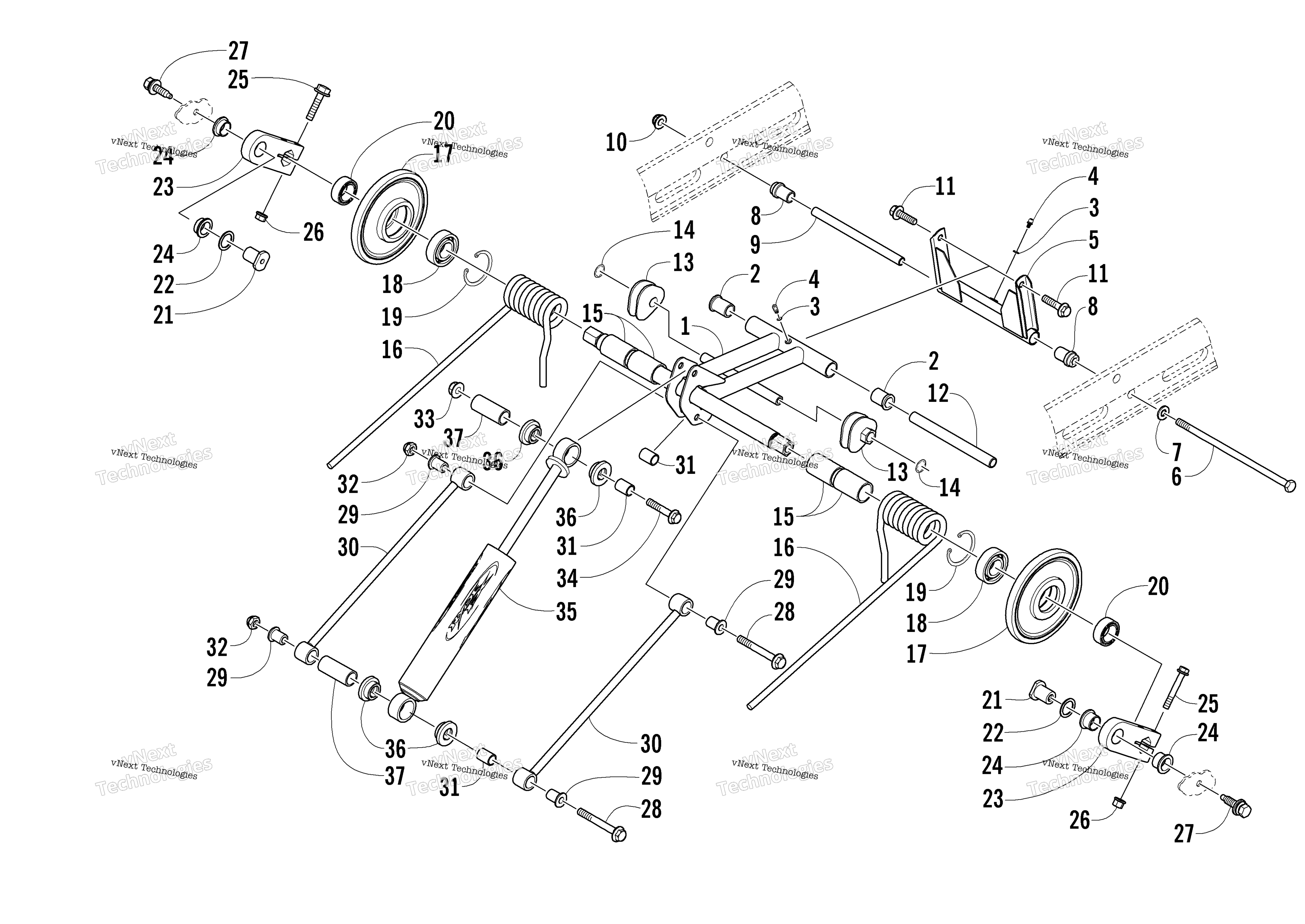

Схема задней части Suspension Rear Arm Assembly для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Platinum (inc. 2 and one No. 3-4) art. 0704-783
По запросу
2
Bushing, Front Arm art. 2604-128
По запросу
3
WASHER- GREASE FITTING art. 1623-011
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Arm, Rear Platinum (inc. one No. 3-4) art. 1704-001
По запросу
6
Screw, Cap art. 1623-037
По запросу
7
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
8
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
9
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
10
Гайка Arctic Cat art. 8047-490
от 168 ₽
11
Screw, Cap art. 8020-220
По запросу
12
Axle, Aluminum art. 2604-176
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Sleeve, Spring art. 2604-764
По запросу
16
Spring, Suspension - Left art. 1704-353
По запросу
16
Spring, Suspension - Right art. 1704-354
По запросу
17
Wheel, Idler (inc. 18-19) art. 1604-690
от 3 800 ₽
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Ring, Retaining art. 0123-798
По запросу
20
Spacer, Pivot Idler Arm art. 1604-507
По запросу
21
Axle, Powder Metal art. 1604-181
По запросу
22
Шайба Arctic Cat art. 1604-187
от 368 ₽
23
Offset, Arm (Hex) - Assembly (inc. 24-26) art. 0704-981
По запросу
24
Втулка Arctic Cat art. 1604-202
По запросу
25
Screw, Cap art. 8020-138
По запросу
26
Nut, Lock art. 8048-426
По запросу
27
Screw, Cap art. 1623-166
По запросу
28
Screw, Cap art. 8020-233
По запросу
29
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
30
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
31
Sleeve art. 1604-139
По запросу
32
Nut, Hex - Thin Lock art. 8041-486
По запросу
33
Гайка Arctic Cat art. 8048-486
По запросу
34
Screw, Cap art. 8020-226
По запросу
35
Shock Absorber - Rear Arm (inc. 36-37) art. 2604-161
По запросу
36
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
37
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
